9)Перечислите марки проводов, применяемые для контактного провода. Нарисуйте форму сечения контактных проводов и объясните, как она влияет на их свойства.

Ответ: Контактные провода – являются одним из основных элементов контактной сети. Материал для КП должен обладать: высокой механической прочностью, износостойкостью (твёрдостью), электропроводностью, нагревостойкостью. Высокая механическая прочность позволяет давать им большое натяжение. Это повышает ветроустойчивость контактных подвесок, улучшает качество токосъёма, особенно при высоких скоростях движения поездов. Высокая электропроводность проводов способствует снижению потерь электрической энергии в контактных подвесках. Контактные провода выпускают: безстыковыми, медными, николегированными и бронзовыми. Для электрифицированных ж.д. используют контактные повода фасонного и фасонно-оваольного профиля. Контактные провода изготавливают следующих марок: МФ – медный фасонный, МФО –медный фасонный овальный, БрФ – бронзовый фасонный, БрФО – бронзовый фасонный овальный. Например: НЛФ-100 – низколегированный фасонный сечением 100 мм². На ж.д. применяют контактные провода сечением: 85,100 и 150 мм². Провода сечением 85 мм² применяют на станционных путях. Срок службы медных контактных проводов должен быть не менее 6 лет, низколегированных – не менее 8 лет, бронзовых – не менее 15 лет.

10)Перечислите, какие провода применяются в качестве усиливающих, питающих и отсасывающих линий и поясните условия их применения на данных линиях.

Ответ: В качестве усиливающих, питающих и отсасывающих линий применяют алюминиевые провода сечением 150 или 180 мм² из твёрдотянутых алюминиевых проволок марки АТ или АТп. Алюминиевые провода уступают медным в электропроводности и механической прочности. Проводимость алюминия в 1,65 раз меньше ,чем проводимость меди, но алюминий легче меди примерно в 3 раза. Для алюминиевых проводов максимальная допустимая температура нагрева принята +90 градусов по цельсию. Алюминиевые провода марки А преимущественно применяют в местах, где в атмосфере воздухов типов I и II. Алюминиевые провода марки АКП представляют собой провода марки А, у которых межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой повышенной термостойкости. Такие провода рекомендуется использовать на побережьях морей, солёный озёр, в промышленных районах засоленных песков, а также прилегающих к ним районах с атмосферой воздуха типов II и III. Срок службы проводов марки А – составляет не менее 40 лет, а марки АКП – не менее 20 лет. Фактический срок службы проводов ограничивается сроком службы, указанным в стандарте, а определяется техническим состоянием провода. Срок службы проводов АС должен быть не менее 40 лет, проводов АСКП – не менее 20 лет, а проводов АСКС и АСК в соответствующей атмосфере воздуха, для использования в которой они предназначены – не менее 10 лет.

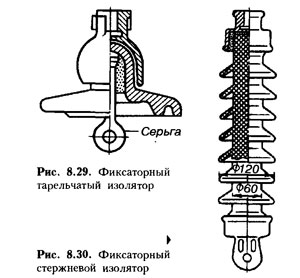

11)Объясните, каким требованиям должны удовлетворять изоляторы, пояснив сущность данных требований. Приведите классификацию и маркировку изоляторов.

Ответ: Должны обладать механической прочностью, стеклянные изоляторы – не должны быть стрещинами. Из выпускаемых изоляторов в контактной сети применяют следующие типы изоляторов: фарфоровые линейные подвесные тарельчатые, стеклянные линейные подвесные тарельчатый (для загрязнённых мест т.е. для мест с загрязнённой атмосферой), фарфоровые опорные стержневые и штыревые для наружных установок. По конструкции изоляторы применяемые в контактной сети, разделяются на: тарельчатые и стержневые, по назначению: на подвесные, натяжные, фиксаторные, и консольные. Для предотвращения расцепления шапки одного изолятора с пестиком другого служат замки. Для изготовления стеклянных изоляторов из щёлочного стекла применяют состав, принятый для производства обычного оконного стекла. Выпускают специальные фарфоровые изоляторы: ССФ70, ФСФ70, КСФ70, ФТФ40, ПТФ70. В их обозначениях первая буква – указывает на назначение изолятора (С – секционный, Ф – фиксаторный, К – консольный, П – подвесной), вторая – на конструктивное выполнение изолятора (С – стержневой, Т – тарельчатый), третья – на материал изолирующей детали (Ф – фарфоровый); цифры – означают нормированную разрушающую нагрузку при растяжении в килоньютонах (кН). Например: ССФ70 – секционный стержневой фарфоровый изолятор с нормированной разрушающей нагрузкой при растяжении 70 кН. Полимерные изоляторы – представляют собой изолирующие элементы, которые могут быть установлены самостоятельно в различных узлах и устройствах контактной сети. Широкое применение получили полимерные стержневые изоляторы. Полимерные изоляторы и изолирующие вставки по сравнению с фарфоровыми имеют более высокую механическую прочность и дугостойкость, небольшие массу и поперечные размеры, не повреждаются от ударов.
