6)Перечислите основные свойства несущих тросов цепных контактных подвесок. Назовите марки проводов, применяемых в качестве несущих тросов.

Ответ:

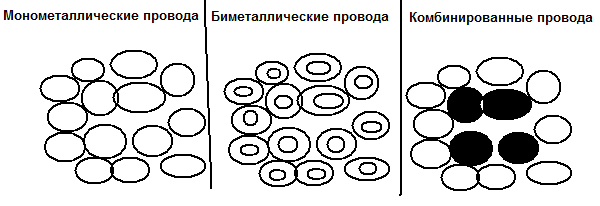

Несущие тросы цепных контактных подвесок должны обладать: большой механической прочностью, невысоким коэффициентом температурного линейного удлинения, чтобы не вызывать больших изменений стрел провеса контактных проводов, и быть атмосферостойкими. В качестве несущих тросов применяют: неизолированные монометаллические, биметаллические и комбинированные многопроволочные провода. Условные обозначения многопроволочных проводов, используемых в качестве несущих тросов, состоят из буквенной и цифровой частей. Буквы указывают материал и конструкцию провода: М – медный; Бр – бронзовый, С – стальной. ПБСМ – провод биметаллический сталемедный. АС – алюминиевый стальной, или сталеалюминиевый. АПБСА – комбинированный из алюминиевых и биметаллических сталеалюминиевых проволок. Цифры – указывают на номинальное сечение провода в квадратных миллиметрах. В качестве несущих тросов цепных подвесок применяют провода ПБСМ-70 и ПБСМ-95, скрученные из 19 сталемедных проволок.

7)Условные обозначения многопроволочных проводов. Материал несущего троса и контактного провода. Провода применяемые на электрифициированных линиях.

Ответ:

Условные обозначения многопроволочных проводов, используемых в качестве несущих тросов, состоят из буквенной и цифровой частей. Буквы указывают материал и конструкцию провода: М – медный; Бр – бронзовый, С – стальной. ПБСМ – провод биметаллический сталемедный. АС – алюминиевый стальной, или сталеалюминиевый. АПБСА – комбинированный из алюминиевых и биметаллических сталеалюминиевых проволок. Цифры – указывают на номинальное сечение провода в квадратных миллиметрах. В качестве несущих тросов цепных подвесок применяют провода ПБСМ-70 и ПБСМ-95, скрученные из 19 сталемедных проволок. Одним из способов снижения расхода меди при электрификации железных дорог может быть замена сталемедных и медных несущих тросов сталеалюминиевыми. Такие провода могут быть биметаллическими ПБСА или комбинированными АПБСА. Срок службы не превышает 10 лет (из-за коррозии). Для защиты от коррозии, после монтажа и в эксплуатации, их периодически покрывают атмосферостойкими антикоррозионными смазками. МСН – медный стальной низколегированный. Контактные провода выпускают: безстыковыми, медными, николегированными и бронзовыми. Для электрифицированных ж.д. используют контактные повода фасонного и фасонно-оваольного профиля. Контактные провода изготавливают следующих марок: МФ – медный фасонный, МФО –медный фасонный овальный, БрФ – бронзовый фасонный, БрФО – бронзовый фасонный овальный.

8)Перечислите свойства материала для контактного провода. Приведите маркировку контактного провода и объясните, какое влияние оказывают лигирующие элементы на его свойства.

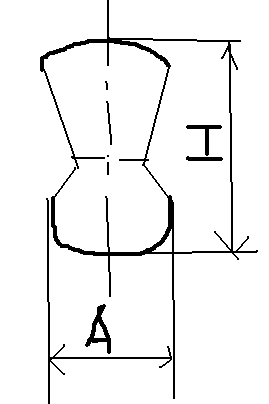

Ответ: Контактные провода – являются одним из основных элементов контактной сети. Материал для КП должен обладать: высокой механической прочностью, износостойкостью (твёрдостью), электропроводностью, нагревостойкостью. Высокая механическая прочность позволяет давать им большое натяжение. Это повышает ветроустойчивость контактных подвесок, улучшает качество токосъёма, особенно при высоких скоростях движения поездов. Высокая электропроводность проводов способствует снижению потерь электрической энергии в контактных подвесках. Контактные провода выпускают: безстыковыми, медными, николегированными и бронзовыми. Для электрифицированных ж.д. используют контактные повода фасонного и фасонно-оваольного профиля. Контактные провода изготавливают следующих марок: МФ – медный фасонный, МФО –медный фасонный овальный, БрФ – бронзовый фасонный, БрФО – бронзовый фасонный овальный. Например: НЛФ-100 – низколегированный фасонный сечением 100 мм². На ж.д. применяют контактные провода сечением: 85,100 и 150 мм². Провода сечением 85 мм² применяют на станционных путях. Срок службы медных контактных проводов должен быть не менее 6 лет, низколегированных – не менее 8 лет, бронзовых – не менее 15 лет.

Бронзовые контактные провода по сравнению с медными и низколегированными име­ют более высокую износостойкость, прочность и термостойкость, но меньшую проводи­мость, что вызывает увеличение потерь электроэнергии в контактной сети. Поэтому в ка­честве легирующих добавок к меди рекомендуется использовать недорогие и неде­фицитные металлы, которые, повышая износостойкость контактных проводов, незначи­тельно уменьшают их проводимость.
