- •Шпора к срезу по предмету – Контактная сеть
- •1)Опишите назначение и конструкцию простой контактной подвески. Способы изменения прогиба простой контактной подвески в опорном узле.
- •2)Перечислите основные виды цепных контактных подвесок с указанием составляющих их элементов и объясните назначение и взаимосвязь друг с другом каждого элемента подвески.
- •3)Охарактеризуйте основные отличительные признаки цепных контактных подвесок. Приведите схему рессорной цепной контактной подвески с основными геометрическими параметрами.
- •4)Опишите расположение контактного повод и несущего трос на прямых и кривых участках пути при различных типах цепных контактных подвесок, укажите основные параметры.
- •5)Приведите схему типовой рессорной подвески. Основные критерии выбора типа конструкции цепных контактных подвесок для перегонов и станций. Параметры системы “контактная подвеска – токоприёмник”.
- •6)Перечислите основные свойства несущих тросов цепных контактных подвесок. Назовите марки проводов, применяемых в качестве несущих тросов.
- •7)Условные обозначения многопроволочных проводов. Материал несущего троса и контактного провода. Провода применяемые на электрифициированных линиях.
- •8)Перечислите свойства материала для контактного провода. Приведите маркировку контактного провода и объясните, какое влияние оказывают лигирующие элементы на его свойства.
- •9)Перечислите марки проводов, применяемые для контактного провода. Нарисуйте форму сечения контактных проводов и объясните, как она влияет на их свойства.
- •10)Перечислите, какие провода применяются в качестве усиливающих, питающих и отсасывающих линий и поясните условия их применения на данных линиях.
- •11)Объясните, каким требованиям должны удовлетворять изоляторы, пояснив сущность данных требований. Приведите классификацию и маркировку изоляторов.
- •12)Охарактеризуйте уровень изоляции контактной сети постоянного и переменного тока исходя из воздействия различного рода напряжений.
- •13)Перечислите основные требования предъявляемые к арматуре контактной сети, какой прочностью должно обладать соединение проводов.
- •14)Перечислите назначения электрических соединителей: поперечных, продольных и обводных.
- •15)Поясните назначения анкерных участков контактных подвесок и их сопряжений.
- •16)Поясните назначение воздушных стрелок и образующих их элементов.
- •17)Поясните назначение заземлений и их устройство в контактной сети.
- •18)Перечислите основные положения ветроустойчивости контактной сети.
- •19)Поясните принцип питания и секционирования контактной сети.
- •20)Объясните назначение и нарисуйте схемы не изолирующих сопряжений.
- •21)Объясните назначение и нарисуйте схемы изолирующих сопряжений.
- •22)Объясните назначение и нарисуйте схему нейтральных вставок.
- •23)Объясните назначение, типы и нарисуйте условные обозначения секционных изоляторов в схемах питания и секционирования.
- •24)Объясните назначение, типы и нарисуйте условные обозначения секционных разъединителей применяемых в контактной сети.
- •25)Объясните назначение и типы приводов секционных разъединителей применяемых в контактной сети.
- •26)Объясните назначение и нарисуйте дроссель-трансформаторы в рельсовой сети.
- •27)Охарактеризуйте посты секционирования и нарисуйте их схемы.
- •28)Охарактеризуйте типы токоприёмников применяемых на электроподвижном составе.
- •29)Поясните правила составления планов (трассировки) контактной сети станции и перегона.
- •30)Опишите назначение и конструкцию фиксаторов. Принцип действия фиксаторов.
- •31)Приведите классификацию, устройство ,назначение и область применения железобетонных опор контактной сети.
- •32)Перечислите основные требования по охране труда к персоналу, который будет обслуживать электроустановки.
- •33)Основные категории, на которые подразделяются работы, на контактной сети в отношении мер безопасности.
- •34)Поясните организацию работ с полным снятием напряжения и заземлением на контактной сети в соответствии с требованиями по правилам техники безопасности.
- •35)Поясните организацию работ под напряжением на контактной сети в соответствии с требованиями по правилам техники безопасности.
25)Объясните назначение и типы приводов секционных разъединителей применяемых в контактной сети.
Ответ: Секционные разъединители - обеспечивают электрическое: соединение и разъединение между собой различных секций. Переключают эти разъединители специальными приводами: вручную или дистанционно. На линиях переменного тока на разъединителей без заземляющего ножа применяют ручные приводы ПРН-110, для разъединителей с заземляющим ножом – ПРНЗ-35 и ПРН-220. На линиях постоянного тока применяют ручной привод ПР-1. Для дистанционного переключения на постоянном и переменном токе используют универсальный электродвигательный привод УМП-2. Дистанционное управление осуществляют с универсального пульта управления, который монтируют на пластмассовом основании и закрывают крышкой из того же материала. Ручка пакетного переключателя предназначена: для переключения на режим телеуправления, или дистанционного управления с пульта. Сигнальные лампы показывают положение секционного разъединителя. При отключенном положении горит зелёная лампа и при включении – красная. УМП – универсальный моторный привод, он питается от сети – 220В.
26)Объясните назначение и нарисуйте дроссель-трансформаторы в рельсовой сети.
Ответ: На электрифицированных ж.д. в качестве обратного провода используют рельс или так называемую рельсовую цепь. В качестве рельсов применяют рельсы типа Р50; Р65; Р75. Тяговый ток возвращается на подстанцию по рельсам, при недостаточной изоляции рельса от земли ток растекается по подземным коммуникациям, такой ток называется блуждающим. Для этого необходимо чтобы рельсы были изолированы от земли. Используют железобетонные шпалы, резиновые прокладки, щебёночный балласт не менее 3см от подошвы рельса. Используют обводной соединитель который выполнен из провода МГ (медный гибкий) сечением не менее 70 на постоянном тока и 50 на переменном.
Межрельсовый соединитель – выполняется из стального прутка диаметром не менее 12 мм изготавливается из полосовой стали 40х3. Ещё бывает межпутные электрический соединитель.
На
электрифицированных линиях, оборудованных
автоблокировкой, или электрической
централизацией с использованием обоих
рельсовых нитей, для выделения
блок-участков устраивают изолирующие
стыки. Для создания пути тока в обход
изолирующих стыков устанавливают
дроссель-трансформаторы.

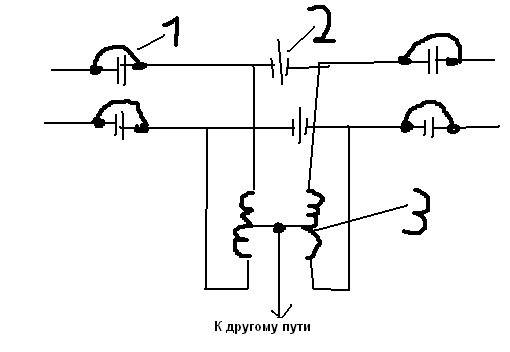

где 1 – стыковый электрический соединитель;
2 – изолирующий стык; 3 – дроссель-трансформатор.
27)Охарактеризуйте посты секционирования и нарисуйте их схемы.
Ответ:
Для защиты контактной сети от токов перегрузки и коротких замыканий между тяговыми подстанциями устанавливают посты секционирования. На постах секционирования установлены выключатели быстродействующие автоматические – при постоянном токе, и масляные – при переменном токе. Обозначение поста секционирования: Посты секционирования устанавливают посередине между тяговыми подстанциями в местах раздела секций. Пункты параллельного соединения предназначены для дополнительного параллельного соединения контактной сети между подстанцией и постом секционирования в одном или двух местах без продольного секционирования. Этим обеспечивается снижение потерь электроэнергии и повышение напряжения в контактной сети. Пункты параллельного соединения у тяговой подстанции позволяют снизить рабочие токи на каждый выключатель подстанции благодаря выравниванию токов нагрузки, и этим самым достигают улучшения условий защиты от токов к.з.
