- •Шпора к срезу по предмету – Контактная сеть
- •1)Опишите назначение и конструкцию простой контактной подвески. Способы изменения прогиба простой контактной подвески в опорном узле.
- •2)Перечислите основные виды цепных контактных подвесок с указанием составляющих их элементов и объясните назначение и взаимосвязь друг с другом каждого элемента подвески.
- •3)Охарактеризуйте основные отличительные признаки цепных контактных подвесок. Приведите схему рессорной цепной контактной подвески с основными геометрическими параметрами.
- •4)Опишите расположение контактного повод и несущего трос на прямых и кривых участках пути при различных типах цепных контактных подвесок, укажите основные параметры.
- •5)Приведите схему типовой рессорной подвески. Основные критерии выбора типа конструкции цепных контактных подвесок для перегонов и станций. Параметры системы “контактная подвеска – токоприёмник”.
- •6)Перечислите основные свойства несущих тросов цепных контактных подвесок. Назовите марки проводов, применяемых в качестве несущих тросов.
- •7)Условные обозначения многопроволочных проводов. Материал несущего троса и контактного провода. Провода применяемые на электрифициированных линиях.
- •8)Перечислите свойства материала для контактного провода. Приведите маркировку контактного провода и объясните, какое влияние оказывают лигирующие элементы на его свойства.
- •9)Перечислите марки проводов, применяемые для контактного провода. Нарисуйте форму сечения контактных проводов и объясните, как она влияет на их свойства.
- •10)Перечислите, какие провода применяются в качестве усиливающих, питающих и отсасывающих линий и поясните условия их применения на данных линиях.
- •11)Объясните, каким требованиям должны удовлетворять изоляторы, пояснив сущность данных требований. Приведите классификацию и маркировку изоляторов.
- •12)Охарактеризуйте уровень изоляции контактной сети постоянного и переменного тока исходя из воздействия различного рода напряжений.
- •13)Перечислите основные требования предъявляемые к арматуре контактной сети, какой прочностью должно обладать соединение проводов.
- •14)Перечислите назначения электрических соединителей: поперечных, продольных и обводных.
- •15)Поясните назначения анкерных участков контактных подвесок и их сопряжений.
- •16)Поясните назначение воздушных стрелок и образующих их элементов.
- •17)Поясните назначение заземлений и их устройство в контактной сети.
- •18)Перечислите основные положения ветроустойчивости контактной сети.
- •19)Поясните принцип питания и секционирования контактной сети.
- •20)Объясните назначение и нарисуйте схемы не изолирующих сопряжений.
- •21)Объясните назначение и нарисуйте схемы изолирующих сопряжений.
- •22)Объясните назначение и нарисуйте схему нейтральных вставок.
- •23)Объясните назначение, типы и нарисуйте условные обозначения секционных изоляторов в схемах питания и секционирования.
- •24)Объясните назначение, типы и нарисуйте условные обозначения секционных разъединителей применяемых в контактной сети.
- •25)Объясните назначение и типы приводов секционных разъединителей применяемых в контактной сети.
- •26)Объясните назначение и нарисуйте дроссель-трансформаторы в рельсовой сети.
- •27)Охарактеризуйте посты секционирования и нарисуйте их схемы.
- •28)Охарактеризуйте типы токоприёмников применяемых на электроподвижном составе.
- •29)Поясните правила составления планов (трассировки) контактной сети станции и перегона.
- •30)Опишите назначение и конструкцию фиксаторов. Принцип действия фиксаторов.
- •31)Приведите классификацию, устройство ,назначение и область применения железобетонных опор контактной сети.
- •32)Перечислите основные требования по охране труда к персоналу, который будет обслуживать электроустановки.
- •33)Основные категории, на которые подразделяются работы, на контактной сети в отношении мер безопасности.
- •34)Поясните организацию работ с полным снятием напряжения и заземлением на контактной сети в соответствии с требованиями по правилам техники безопасности.
- •35)Поясните организацию работ под напряжением на контактной сети в соответствии с требованиями по правилам техники безопасности.

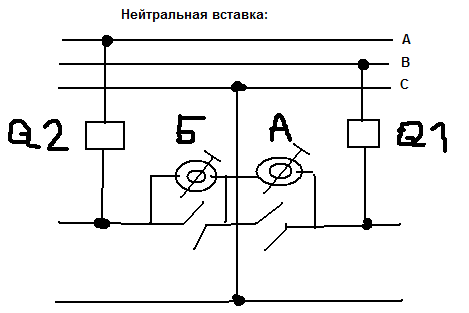

22)Объясните назначение и нарисуйте схему нейтральных вставок.
Ответ:
На
линиях переменного тока при: питании
секций разными фазами, а также в случаях
питания разного рода тока напряжением
и при подходах к заземлённым участках
подвески в искусственном сооружении
со стеснёнными габаритами, где недопустимо
замыкание двух секций через токоприёмник,
применяют нейтральные вставки. ЭПС
нейтральную вставку проходит по инерции
с отключением тока, о чём предупреждают
сигнальные знаки. Отключить ток за 50 м
до начала нейтральной вставки, а также
знак Включить ток для электровозов
через 50 м и знак для электропоездов
через 200 м после конца нейтральной
вставки. Нейтральная вставка – это 2
изолированных сопряжения, её делают из
пластика, или полимеров. Обозначение:
Длина нейтральной вставки 200-250м.
23)Объясните назначение, типы и нарисуйте условные обозначения секционных изоляторов в схемах питания и секционирования.
Ответ:
Контактную
сеть секционными изоляторами –
электрически разделяют на электрически
независимые друг от друга участки
(секции). Для различных условий применения
разработаны: малогабаритные и трёхпроводные
секционные изоляторы. К несущему тросу
секционный изолятор подвешивают на
струнах. Нормальная длина трёхпроводного
секционного изолятора равна 16 м. По
трёхпроводным секционным изоляторам
токоприёмники могут проходить со
скоростью не более 50 км/ч. Обозначение
секционных изоляторов в схемах:
В
качестве изолирующих элементов в
секционных изоляторах применяют
полимерные вставки, стержневые фарфоровые
изоляторы, а в несущем тросе - тарельчатые,
фарфоровые или стеклянные изоляторы,
а также полимерные . Секционные изоляторы
располагают так, чтобы при остановке
электровоза у светофора исключалось
возможность перекрытия токоприёмников
смежных секций контактной сети.
Секционный изолятор – чаще всего ставят
на съезде. Типы секционных изоляторов:
трёхпроводный, ЦНИИ-12, ЦНИИ-7МА, ИСМ-1М,
ИС-1-80-25, ИС-0-80-3,3/25, ВНИИЖТ-1, и т.д.
24)Объясните назначение, типы и нарисуйте условные обозначения секционных разъединителей применяемых в контактной сети.
Ответ:
Секционные
разъединители - обеспечивают электрическое:
соединение и разъединение между собой
различных секций. Переключают эти
разъединители специальными приводами:
вручную или дистанционно. Они должны
обеспечивать: 1)прохождение максимально
возможного электрического тока;
2)отключение при наличии напряжения на
одной , или обеих секциях; 3)необходимую
электрическую изоляцию между секциями
в отключенном положении и от заземлённых
конструкций. В целях исключения поджогов
на ножах при возможном возникновении
электрической дуги во время отключения
разъединители постоянного тока оборудуют
дугогасящими рогами. Такими же рогами
в отдельных случаях снабжают и
разъединители переменного тока. На
линиях постоянного тока применяют
секционные разъединители марки:
РСУ-3000/3,3 т.е. напряжение 3,3 кВ и сила тока
3000 А. На линиях переменного тока используют
секционные разъединители марки:
РЛНД-35/1000 т.е. 35кВ и 1000А. И РНДЗ-35/1000 т.е.
разъединитель наружный с двухколонковым

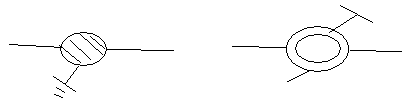

заземляющим ножом 35кВ и 1000А. Обозначение
в схемах:
Разъединители
устанавливают на опорах контактной
сети, как правило на специальных выносных
кронштейнах; к проводам контактной сети
их соединяют проводами марки МГ.
