27. Системы импульсно-фазового управления

СИФУ – обеспечивает преобразование переменного входного сигнала в последовательность управляющих импульсов силовых тиристоров. Фазовый сдвиг импульсов относительно точки естественной коммутации определяется величиной и значением напряжения .

ФСУ – фазо смещающее ус-во, обеспечивает задание α.

ВФ – выходной формирователь, обеспечивает импульсы управления по форме, длительности и амплитуде.

Далее импульсы управления передаются в силовую часть. Для исключения силовой части от СУ используют импульсные трансформаторы или опто пары. В СУ может присутствовать обратная отрицательная связь.

28. Повышающие стабилизаторы с импульсным регулированием. Принцип действия.

В силовой цепи стабилизатора с последовательным включением дросселя и параллельным включением транзистора конденсатор С непосредственно участвует в процессе преобразования. Он снабжает энергией нагрузку на этапе заряда дросселя L, когда насыщен транзистор VТ. длительность этого этапа равна tи = kз T. При закрытом транзисторе дроссель, разряжаясь через диод VD, обеспечивает поступление энергии в нагрузку и на подзаряд конденсатора. Выходное напряжение стабилизатора с такой силовой цепью

Uвых = Uвх/(1- kз)

всегда больше входного и поэтому его называют повышающим.

29. Понижающие стабилизаторы с импульсным регулированием. Принцип действия.

В стабилизаторе с последовательным транзистором и последовательным дросселем транзистор, открываясь на часть периода tи = kз T , включается в цепь заряда дросселя L, последовательно с нагрузкой. При закрытом транзисторе дроссель разряжается через диод на нагрузку. Конденсатор С в данной схеме силовой цепи в основном процессе преобразования не участвует, а служит лишь для дополнительной фильтрации выходно- го напряжения. Выходное напряжение стабилизатора

Uвых = kз Uвх

всегда меньше входного, поэтому данный стабилизатор называется понижающим.

30. Инвертирующие стабилизаторы с импульсным регулированием. Принцип действия.

При параллельном дросселе и последовательном транзисторе заряд дросселя происходит при насыщенном транзисторе. В нагрузку на этом этапе поступает энергия, запасенная в конденсаторе С. При закрытом транзисторе дроссель, разряжаясь, восполняет заряд конденсатора. Выходное напряжение стабилизатора с такой силовой цепью по абсолютной величине может быть как больше, так и меньше входного

Uвых = Uвх kз /(1- kз)

но имеет противоположную входному полярность. Такой стабилизатор называют инвертирующим. В нём, как и в предыдущей схеме, конденсатор непосредственно участвует в процессе преобразования энергии.

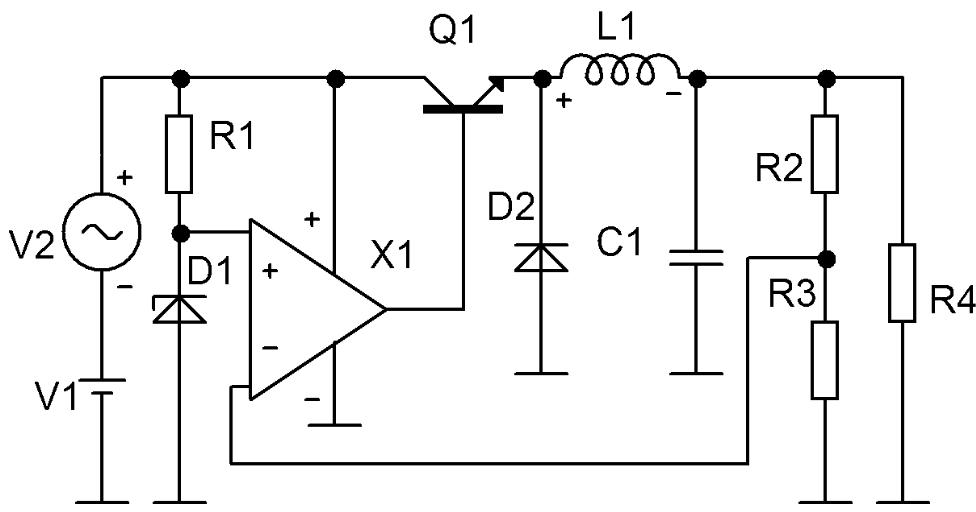

31. Импульсные стабилизаторы с релейным управлением. Принцип действия.

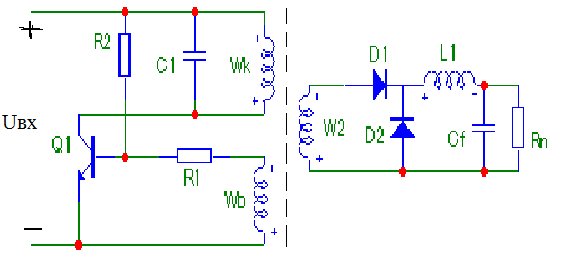

34. Прямоходовый однотактный преобразователь напряжения с самовозбуждением.

К недостаткам прямоходового преобразователя следует отнести сложную схему и недостаточное использование транзистора.

Достоинства – повышенная мощность.

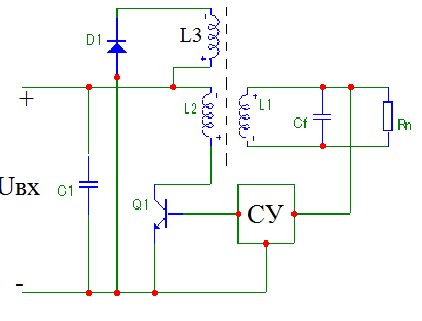

35. Регулиремый однотактный преобразователь напряжения.

Применяют при выходных мощностях ИВЭП до 200Вт

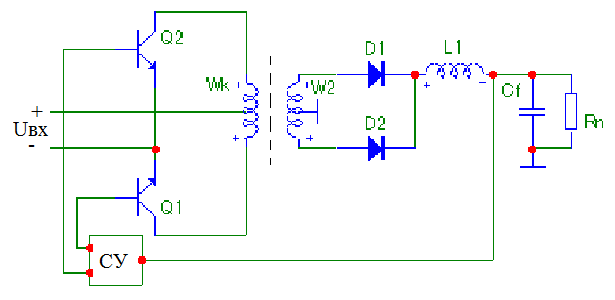

36. Регулируемый двухтактный преобразователь напряжения.

L3 – обмотка размагничивания трансформатора во время паузы.

Применяют при выходных мощностях > 200Вт
