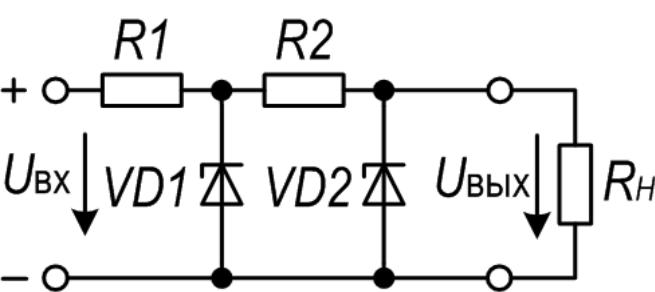

16. Многокаскадные псн параллельного типа.

Если требуется повышенная стабильность выходного напряжения, то применяются многокаскадные либо мостовые схемы стабилизаторов.

В двухкаскадном ПСН общий коэффициент стабилизации равен произведению коэффициентов стабилизации отдельных

каскадов:

Недостатки: увеличение числа каскадов приводит к снижению КПД

Достоинства: применяются для повышенной стабилизации выходного напряжения.

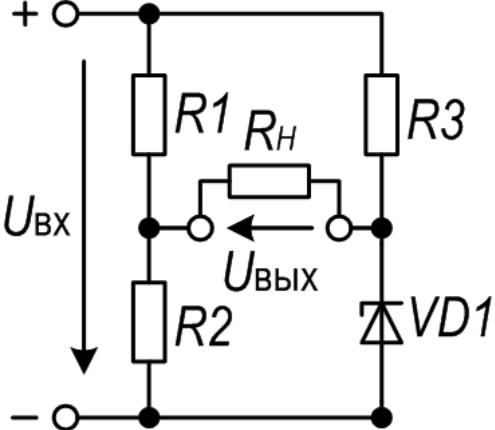

17. Параметрические стабилизаторы напряжения мостового типа.

В мостовой схеме стабилизация при изменениях входного напряжения достигается за счёт изменения напряжения на резисторе R2 компенсирующего изменение напряжения на резисторе R3.

Коэффициент стабилизации при RН >> R1, R2, R3, :

Высокий коэффициент стабилизации достигается за счёт падения КПД.

Возможность получения низких выходных напряжений

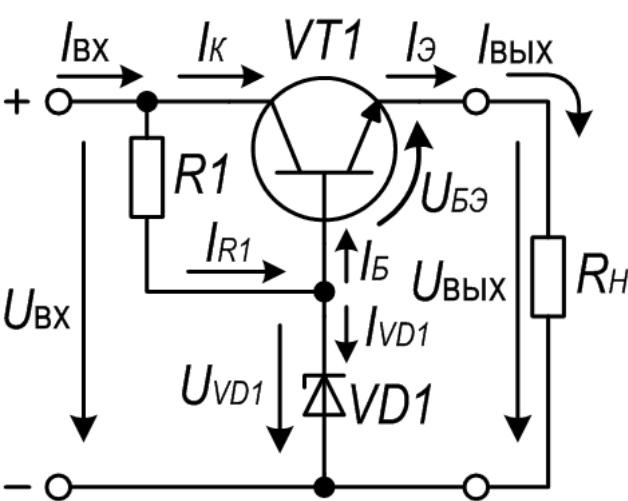

18. Параметрические стабилизаторы напряжения последовательного типа.

При использовании ПСН последовательного типа нельзя допускать короткого замыкания на выходе, так как в этом случае ток, протекающий через транзистор значительно возрастает, что может вывести транзистор из строя.

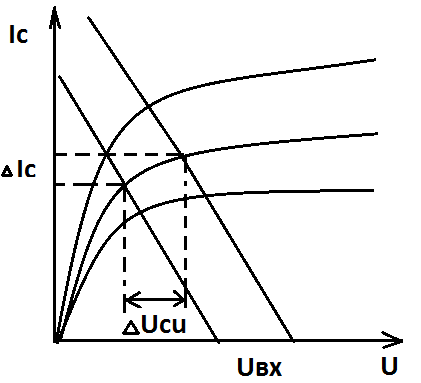

19. Параметрические стабилизаторы тока на полевом транзисторе.

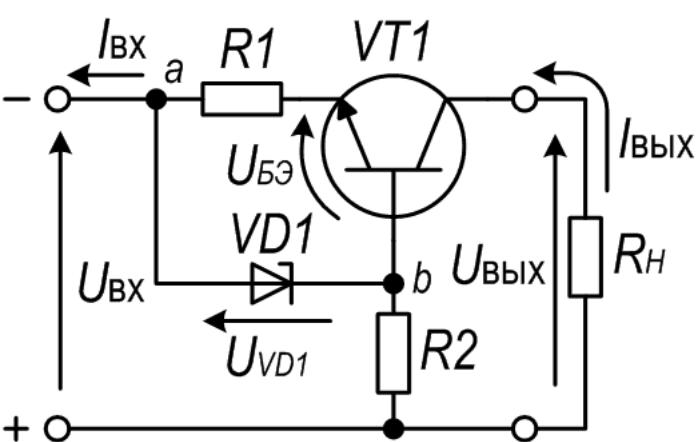

20. Параметрические стабилизаторы тока на биполярном транзисторе.

Стабилизатор тока – это устройство, поддерживающее выходной ток в заданных пределах при изменении сопротивления нагрузки.

В данной схеме разность потенциалов между точками a и b постоянна и равна напряжению , любое изменение приводит к изменению напряжения на резисторе R1 и соответственно – .

21. Токовое «зеркало».

В интегральном исполнении диод заменяют на транзистор «Схема токового зеркала»

VT1=VT2

2

22. Компенсационные стабилизаторы напряжения с непрерывным регулированием: структурные схемы, уравнение компенсационного стабилизатора.

Ko(Uo-Кдн*Uвых)=вых – уравнение компенсационного стабилизатора.

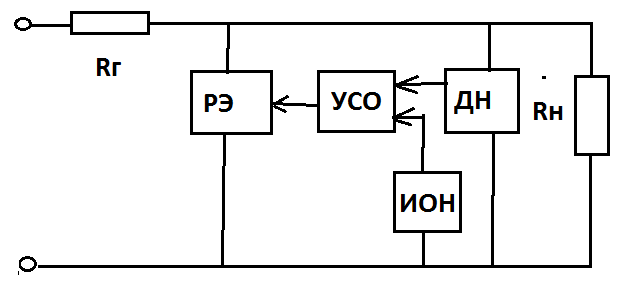

Компенсационный стабилизатор параллельного типа:

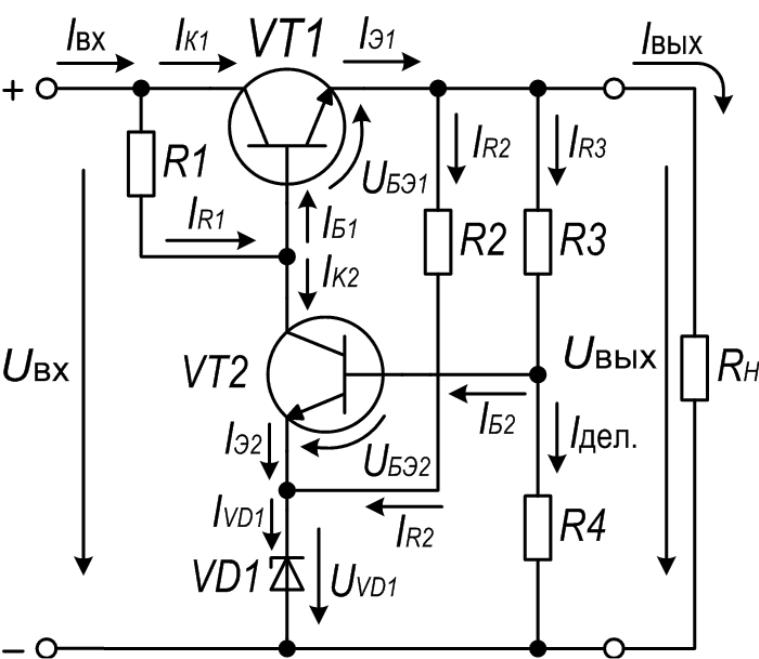

23. Компенсационный стабилизатор напряжения с непрерывным регулированием последовательного типа

Транзистор VT2 выполняет роль устройства сравнения. Изменение UВХ приводит к изменению UВЫХ, что вызывает изменение потенциала базы VT2, а поскольку стабилитрон VD1 поддерживает потенциал эмиттера VT2 постоянным, то изменяется UБЭ2 и IК2. Изменение IК2 транзистора VT2 вызывает противоположное изменение IБ1 транзистора VT1, который выполняет функцию регулирующего элемента. Таким образом, при увеличении UВХ транзистор VT1 подзакрывается, а при уменьшении UВХ открывается ещё больше, что приводит к стабилизации выходного напряжения, т.к. UВЫХ =UВХ -UКЭ1 , где UКЭ1 – напряжение между коллектором и эмиттером транзистора VT1.

2 4. Интегральные стабилизаторы напряжения; способы включения.

Стабилитроны выполняются в виде интегральных микросхем.

Стабилизационные интегральные микросхемы(СИМ):

Используются в опорных источниках напряжения (ИОН). Могут иметь три вывода:

В се СИМ можно разделить на:

- температурно комненсируемые

D1 – для защиты от пере плюсовки

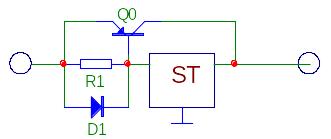

Д ля повышения тока стабилизации включают транзистор:

Схема стабилизации тока
