13. Внешние характеристики (нагрузочная способность) вторичных источников электропитания. Регулирование выходного напряжения.
Внешняя характеристика ИВЭП отражает зависимость выходного напряжения от тока нагрузки
Uн=Uxx - (Rтр + Rпр + Rф)Iн ,
г
де
Uхх
– напряжение
на нагрузочном устройстве при Iн
= 0; Rтр.
– активное
сопротивление вторичной обмотки
трансформатора;
Rпр.
– суммарное
сопротивление открытых диодов;
Rф –
сопротивление
сглаживающего фильтра.
Из этого
соотношения следует,
что с увеличением
выпрямленного тока Iн
в нагрузке напряжение на нагрузочном
устройстве уменьшается.
Поскольку
сопротивление открытого диода зависит
от тока,
протекающего
через него,
зависимость
Uн
= f(Iн)
является
нелинейной.

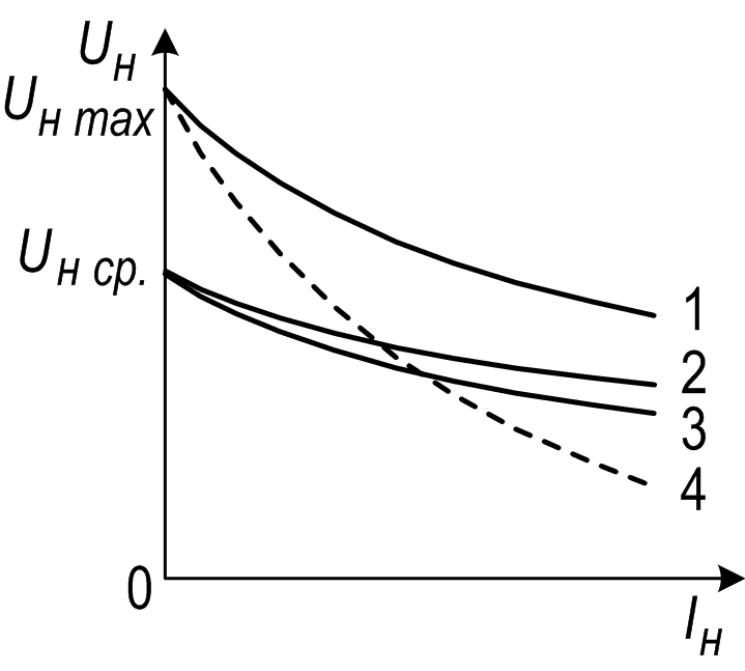

При отсутствии (кривая 2) и наличии сглаживающих фильтров (1 – ёмкостный, 3 – индуктивный, 4 – Г-образный RC-фильтр).
Из приведённых характеристик видно, что при уменьшении тока нагрузки выходное
напряжение ИВЭП с индуктивным фильтром стремится к среднему значению UН СР. выпрямленного напряжения, при использовании ёмкостных фильтров – к амплитудному значению UН max.
14. Стабилизаторы напряжения и тока. Назначение, классификация, характеристики, основные параметры.
Стабилизатор напряжения – это устройство, поддерживающее в заданных пределах значение выходного напряжения при изменениях входного напряжения и выходного тока (сопротивления нагрузки). Он является выходным звеном в стабилизированных источниках вторичного электропитания. По принципу работы стабилизаторы делят на:
– параметрические (ПСН), осуществляющие стабилизацию напряжения на нагрузке за счёт изменения параметров (например, проводимости) электронных приборов;
– компенсационные (КСН), представляющие собой замкнутые системы автоматического регулирования напряжения на нагрузке. Эффект стабилизации достигается за счёт изменения параметров прибора, называемого регулирующим элементом, при воздействии на него сигнала, поступающего от устройства сравнения, в котором срав-
нивается выходное напряжение с опорным. В результате выходное напряжение поддерживается равным или пропорциональным стабильному опорному напряжению, которое обычно задаётся одним из типов параметрических стабилизаторов.
К основным параметрам стабилизаторов напряжения относят:
– коэффициент
стабилизации напряжения
– выходное сопротивление
– коэффициент полезного действия (КПД)
15. Однокаскадные псн параллельного типа.

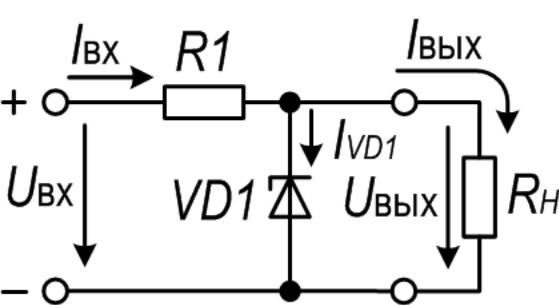

При изменении входного напряжения UВХ ток через резистор R1 и стабилитрон VD1 изменяется при незначительном изменении напряжения на стабилитроне UVD1, а следовательно, и на нагрузке. Поэтому изменение падения напряжения на резисторе R1 практически полностью компенсирует изменение входного напряжения, а так как стабилитрон включён параллельно нагрузке, то напряжение UВЫХ = UVD1 на нагрузке остаётся практически постоянным.
-К недостаткам параметрических стабилизаторов напряжения относят низкий КПД и сравнительно невысокий коэффициент стабилизации, а также невозможность плавной регулировки и точной установки номинального значения выходного напряжения.
-Достоинство таких схем – простота исполнения и малое количество элементов.
