1.Назначение, классификация и структурные схемы вторичных источников электропитания.

Все источники электропитания можно разделить на первичные и вторичные. Первичные источники преобразуют неэлектрическую энергию в электрическую, обеспечивая на выходе напряжение постоянного или переменного тока. К ним относятся электромеханические генераторы, электрохимические источники (аккумуляторы или гальванические элементы), фотоэлектрические элементы и др. Выходное напряжение первичных источников в большинстве случаев не может быть непосредственно использовано для питания электронных устройств.

где Тр – силовой трансформатор, ВБ – вентильный блок, CФ – сглаживающий фильтр, Ст – стабилизатор. Обычно для питания электронной аппаратуры требуется постоянное стабилизированное напряжение с низким уровнем пульсаций. Поэтому практически любое электронное устройство содержит источник вторичного электропитания (ИВЭП). Основной задачей ИВЭП является преобразование энергии первичного источника в выходное напряжение с заданными параметрами.

2. Однофазный однополупериодный неуправляемый вентильный блок: принцип действия, параметры, достоинства, недостатки.

,

В целом можно отметить, что недостатком однополупериодных схем является подмагничивание трансформатора постоянной составляющей тока и как следствие, низкий коэффициент использования мощности. Поэтому данные схемы обычно используют в маломощных источниках.

Достоинство – простота исполнения

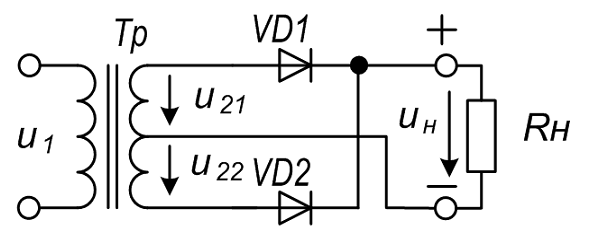

3. Двухфазный двухполупериодный неуправляемый вентильный блок: принцип действия, параметры, достоинства, недостатки.

Двухполупериодные схемы обеспечивают более низкий уровень пульсаций, но требуют большее число диодов.

Одним из основных недостатков выпрямителя с отводом от средней точки является то, что во время протекания тока через один из диодов обратное напряжение на другом (закрытом) диоде в пике достигает удвоенного максимального входного напряжения

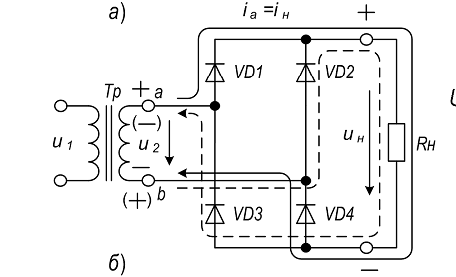

4. Однофазный мостовой неуправляемый вентильный блок: принцип действия, параметры, достоинства, недостатки.

Две пары диодов пропускают ток поочередно, и через нагрузку он протекает в одном направлении во все полупериоды.

Двухполупериодные схемы обеспечивают более низкий уровень пульсаций, но требуют большее число диодов. В мостовых схемах падение напряжения на диодах в два раза выше, что необходимо учитывать при расчёте ИВЭП с низким выходным напряжением.

Недостатками мостового выпрямителя являются применение четырех диодов, удвоенное прямое падение напряжения на вентильном блоке.

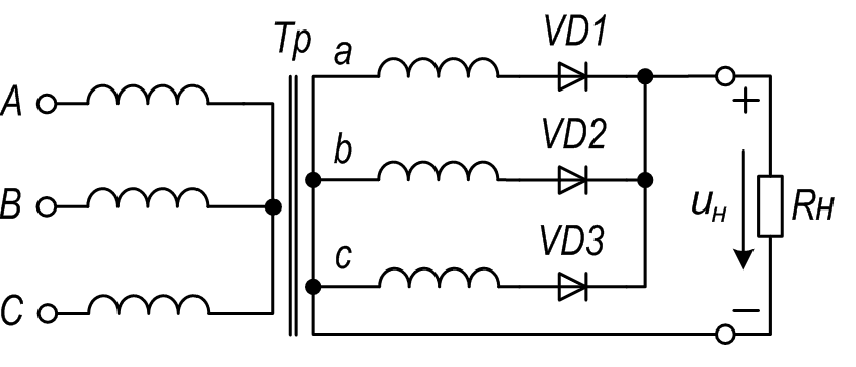

5. Трехфазный неуправляемый вентильный блок с отводом от нулевой точки: схема, параметры, достоинства, недостатки

Трёхфазная нулевая (с отводом от нулевой точки) является однополупериодной. Входные напряжения фаз частично перекрываются, т.к. смещены друг относительно друга на 120град., поэтому три диода VD1–VD3 выпрямителя открываются по очереди в течение одной трети периода колебаний входного напряжения каждый. В результате частота пульсаций на выходе (меньше, чем в однофазных схемах), , , где

U2Ф max – амплитуда фазного напряжения во вторичной обмотке.
