За допомогою інструменту Отрезок

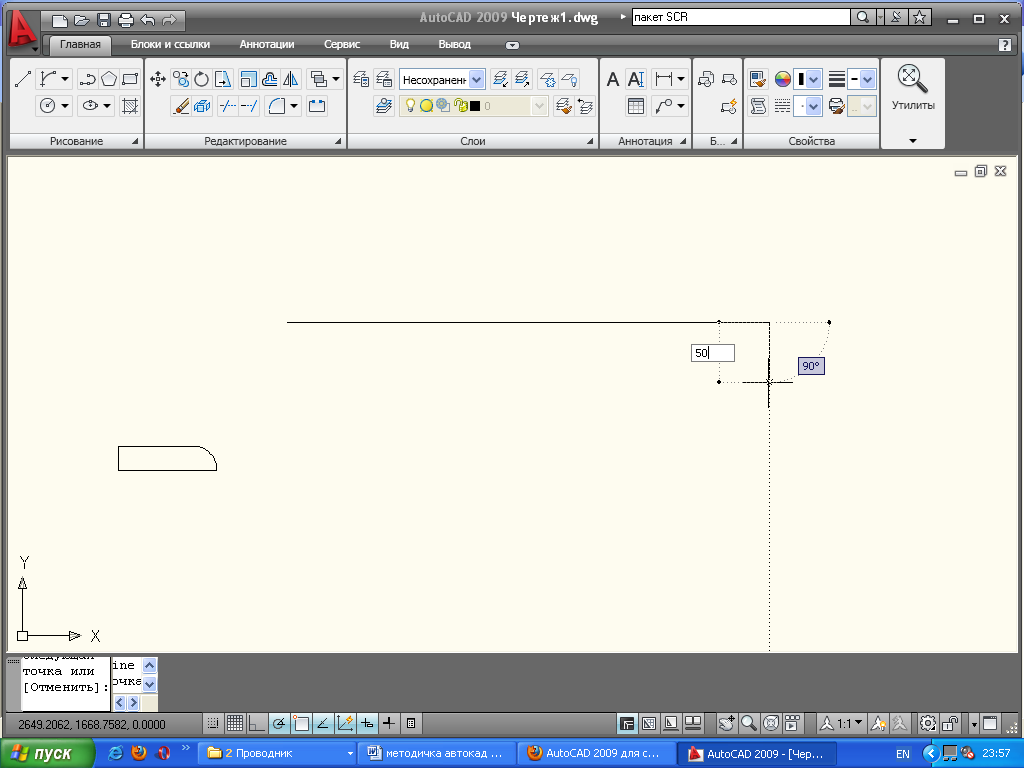

Відрізок побудовано. Але обраний інструмент активний, тому вказуємо напрямок побудови та довжину наступного відрізка (ширина поясу), яка дорівнює 50 мм (рис. 7).

Рис. 7. Побудова вертикального відрізка за допомогою інструменту Отрезок

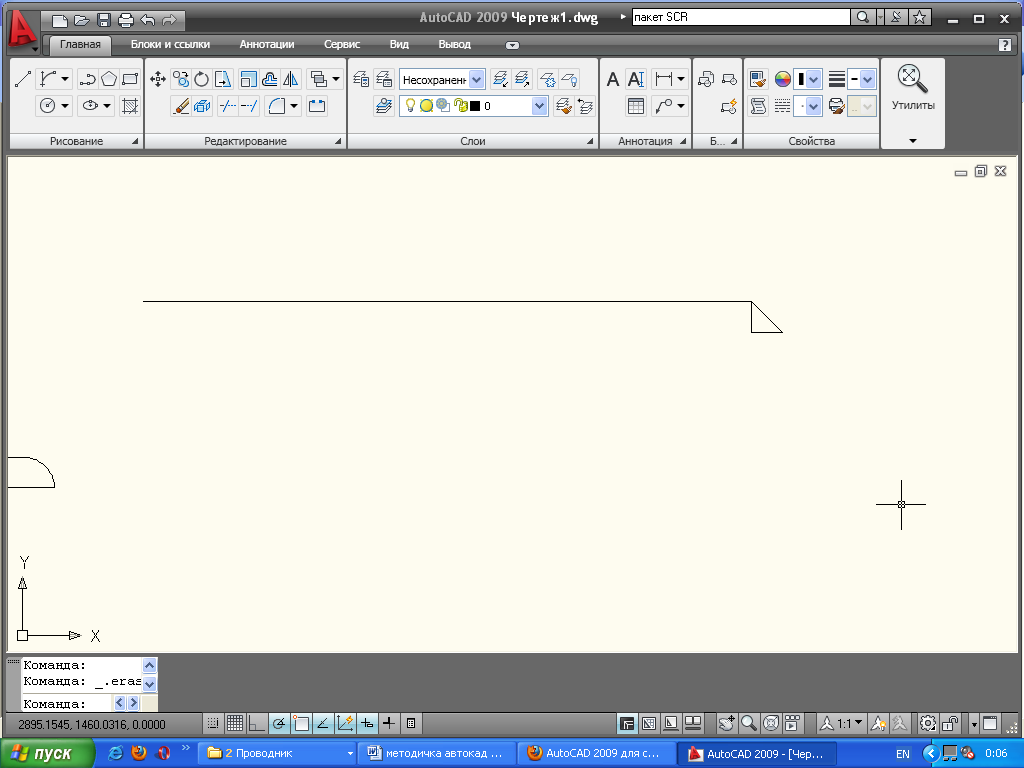

Далі від останньої точки таким же чином відкладаємо вправо по горизонталі ще один відрізок, який дорівнює 50 мм, і з’єднуємо отриманий кінець з вершиною прямого кута (рис. 8).

Рис. 8. З’єднання точок за допомогою інструменту Отрезок

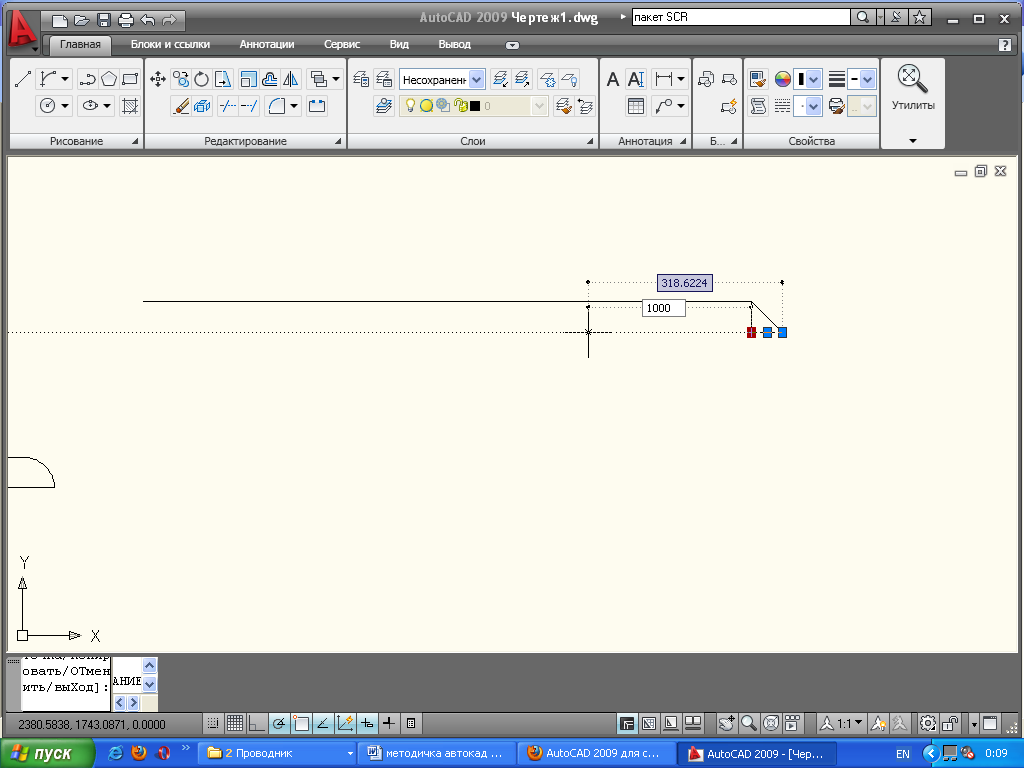

Продовжуємо нижній горизонтальний відрізок. Для цього виділяємо його натиснувши лівою кнопкою миші. Потім натискаємо лівою кнопкою на лівому кінці відрізка (дана точка із синьої перетворюється на червону) і вказуємо напрямок та довжину відрізка (нижній зріз поясу) і натискаємо Enter (рис. 9). Виділення об’єкту відміняємо, натиснувши клавішу Escape.

Рис. 9. Побудова нижнього зрізу поясу за допомогою інструменту Отрезок

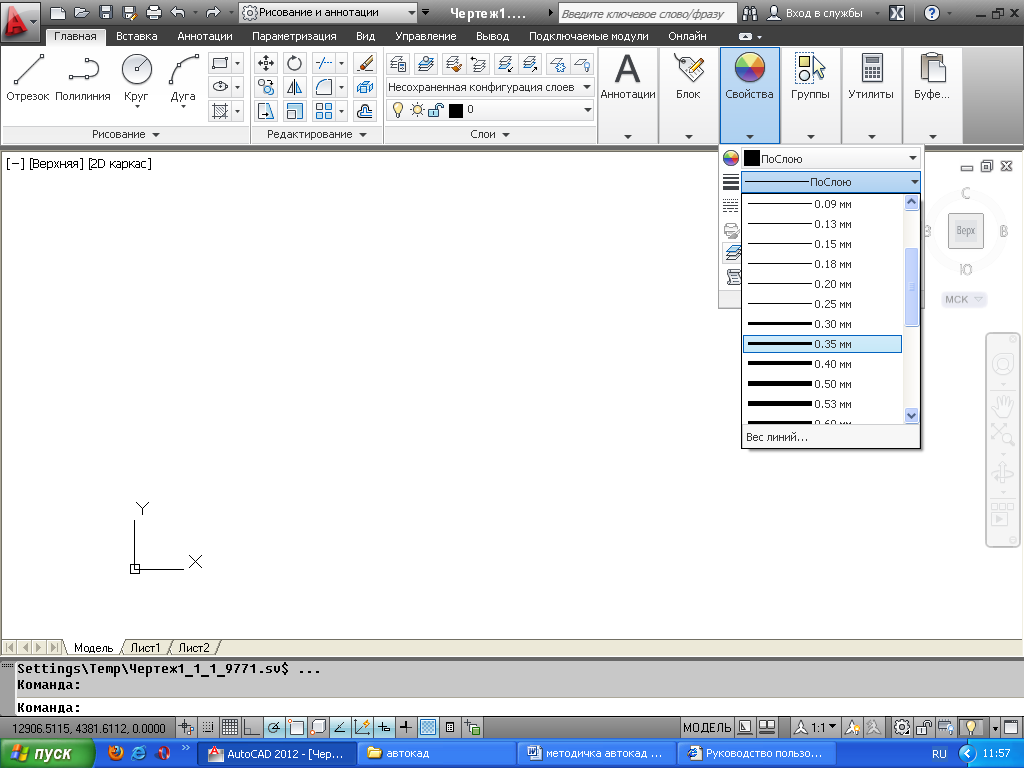

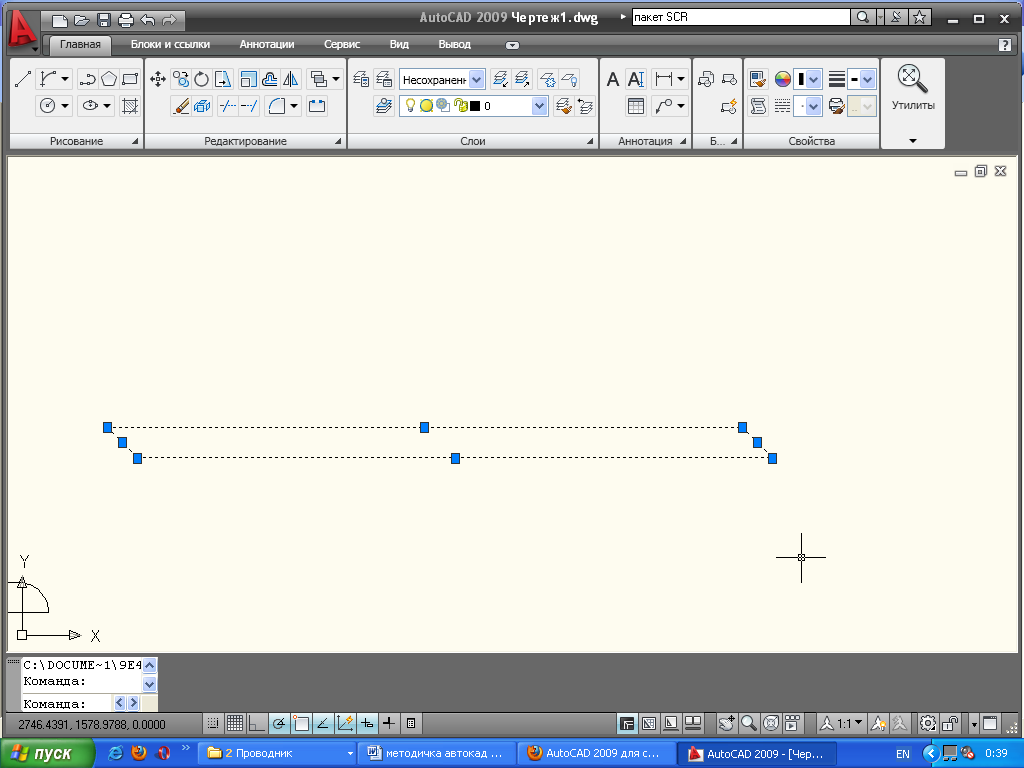

Далі замикаємо контур, з’єднавши відрізком кінці нижнього та верхнього зрізів поясу і два рази натискаємо Enter. Допоміжний вертикальний відрізок виділяємо, натиснувши на ньому лівою кнопкою та видаляємо за допомогою клавіші Delete. Після цього контур поясу виділяємо, проводячи діагональ лівою кнопкою миші, і змінюємо товщину ліній в панелі інструментів Главная / Свойства на 0,35 мм (рис. 10).

Рис. 10. Задання товщини ліній за допомогою панелі інструментів Главная / Свойства

Для відображення товстих ліній на кресленні натискаємо на піктограму Отображение линий в соответствии с весами в статусному рядку (рис.11).

Рис. 11. Задання товщини ліній за допомогою панелі інструментів Главная

Побудову поясу закінчено.

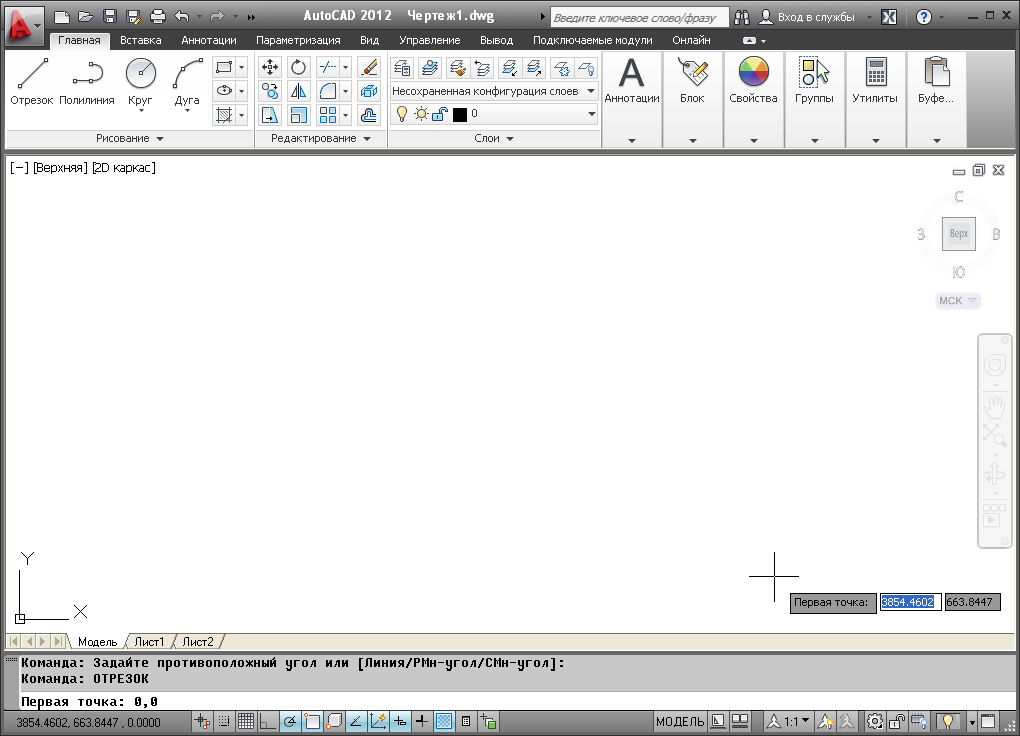

Варіант побудови №2. Вводимо з клавіатури команду Отрезок і натискаємо клавішу Enter. В командному рядку вводимо координати першого кінця відрізка (рис. 12) 0,0 і натискаємо Enter.

Рис. 12. Введення координат кінця відрізка в командному рядку

На запит редактора Следующая точка или [оТменить]: вводимо координати 1050, 0 і натискаємо Enter. Далі послідовно вводимо координати наступних конструктивних точок пояса: 1100, -50; 50, -50. Змінюємо товщину ліній контуру пояса на 0,35 мм. Побудову закінчено.

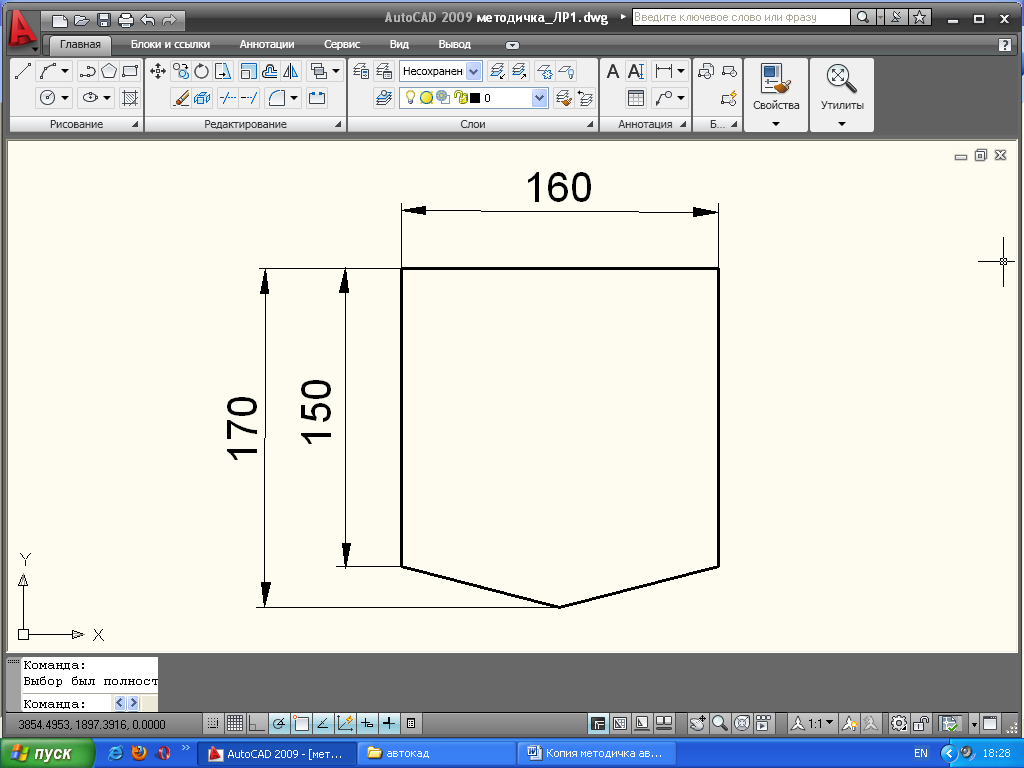

Завдання №2: Побудувати накладну кишеню за заданими формою та розмірами (рис.13).

Рис. 13. Схема накладної кишені

Кишеня накладна – кишеня, яка має одну власну стінку і прикріплюється до деталей корпусу одягу чи підкладки виробу.

Проводимо допоміжну осьову лінію довжиною 170 мм. Даля будуємо напівконтур кишені, який складається з горизонтального відрізку довжиною 80 мм, вертикального відрізку довжиною 150 мм і сполучаємо відрізком дві вертикальні лінії (рис. 14). Змінюємо товщину ліній пів контуру кишені на 0,35 мм.

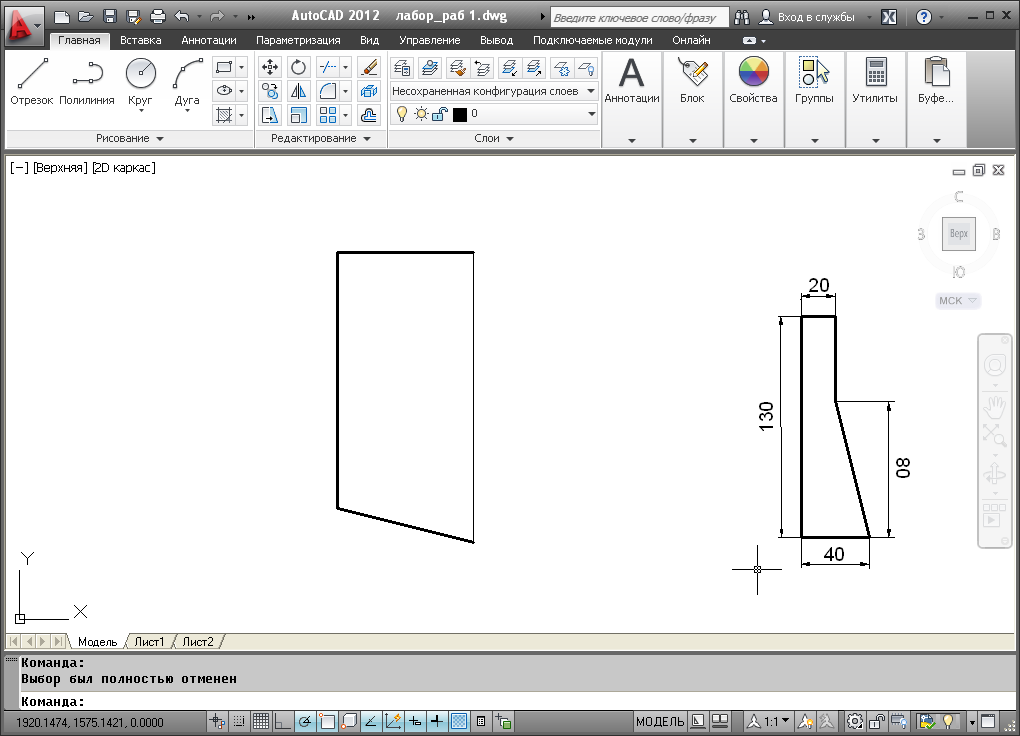

Рис. 14. Напівконтур накладної кишені

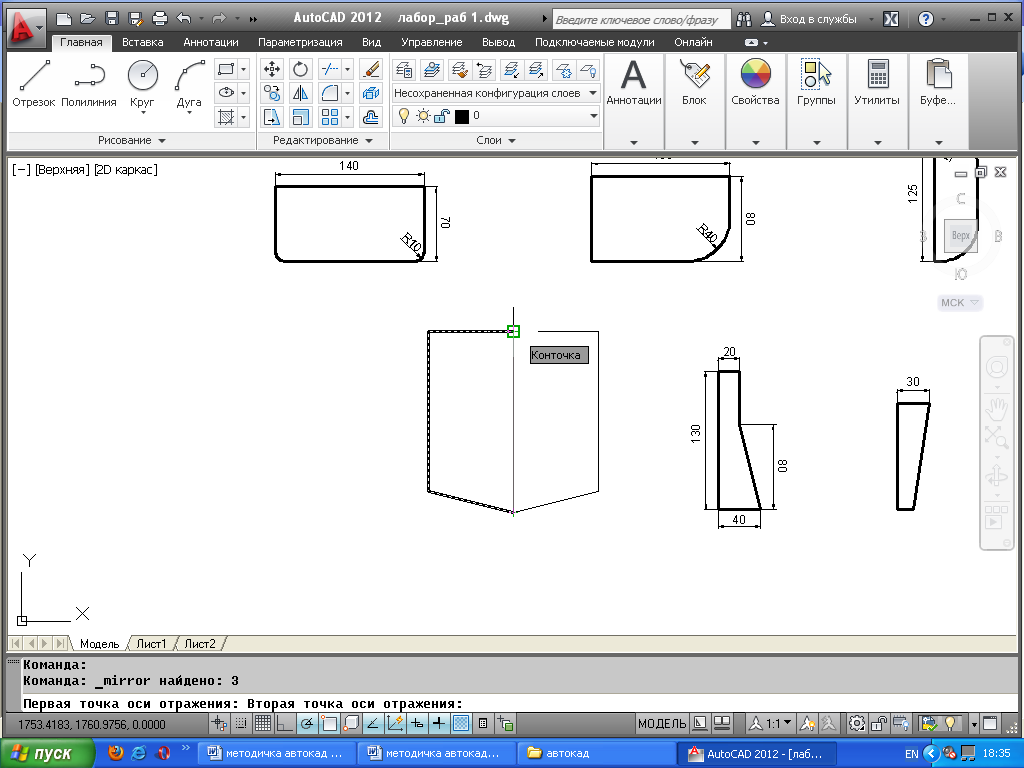

Контур накладної кишені будуємо, використовуючи піктограму Зеркало на панелі інструментів Главнвя / Редактирование, попередньо виділивши напівконтур деталі. При цьому для дзеркального відображення другої половини контуру накладної кишені вказуємо дві контрточки на відрізку, який є віссю відображення і натискаємо Enter (рис.15).

Рис. 15. Редагування деталі за допомогою дзеркального відображення

Видаляємо допоміжну осьову лінію (рис. 16).

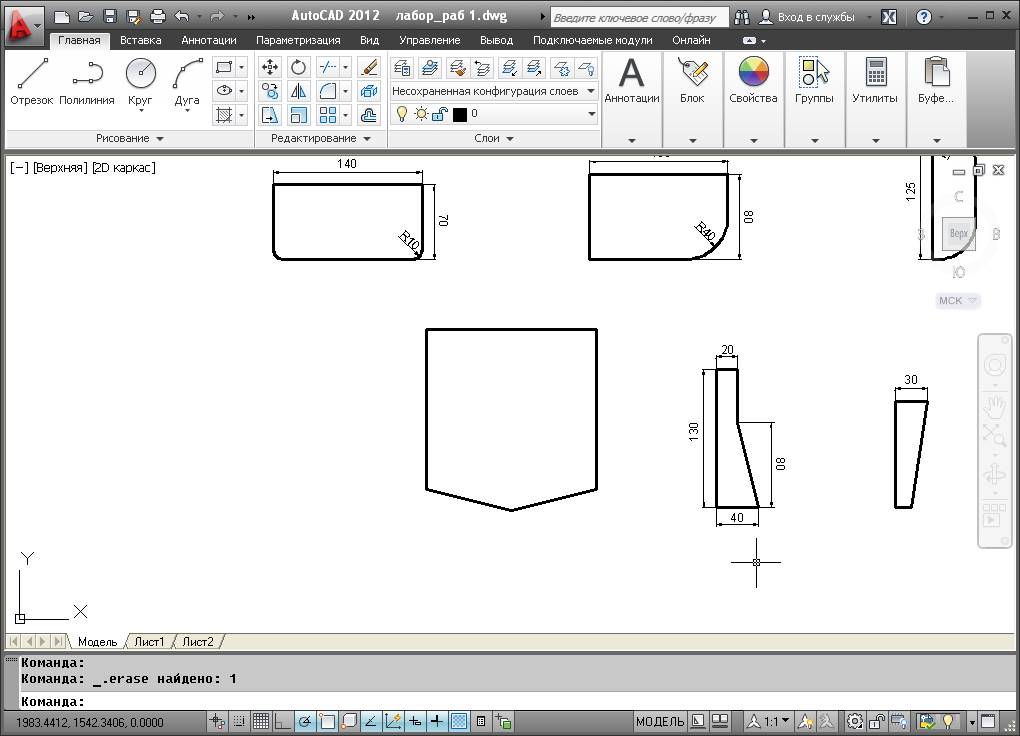

Рис. 16. Креслення накладної кишені

Побудову кишені закінчено.

Завдання №3: Побудувати клапан за заданими формою та розмірами (рис.17).

Рис. 17. Схема клапана

Клапан – декоративна деталь для оформлення верхньої лінії зрізу кишені. Клапан виготовляється з під клапаном з підкладкової або основної тканини.

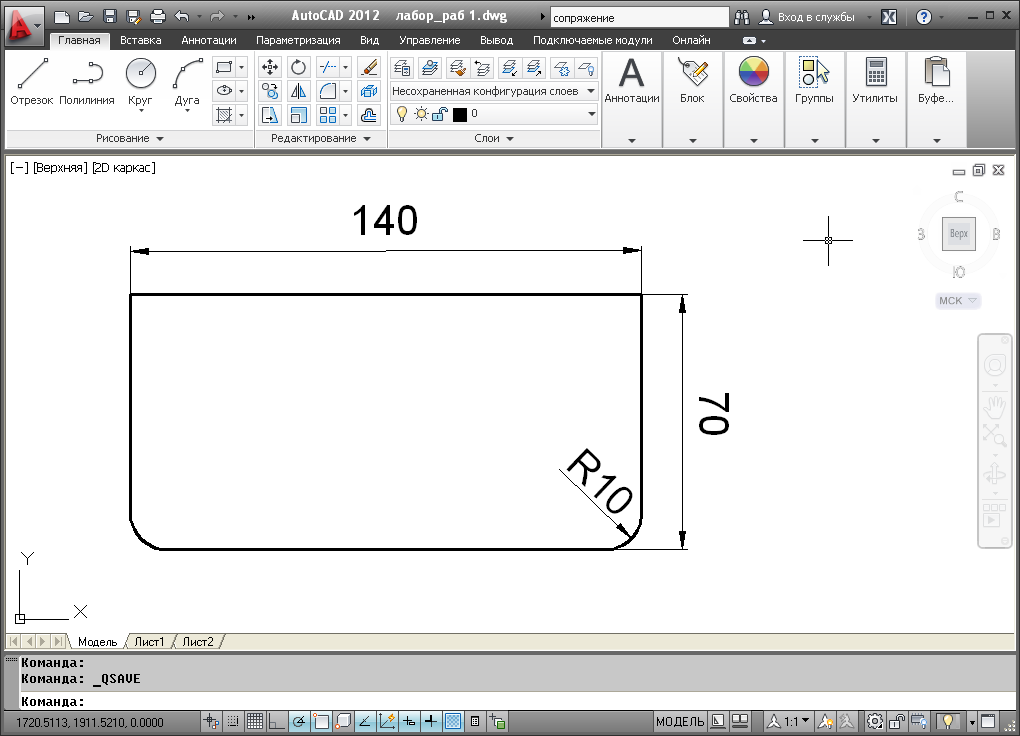

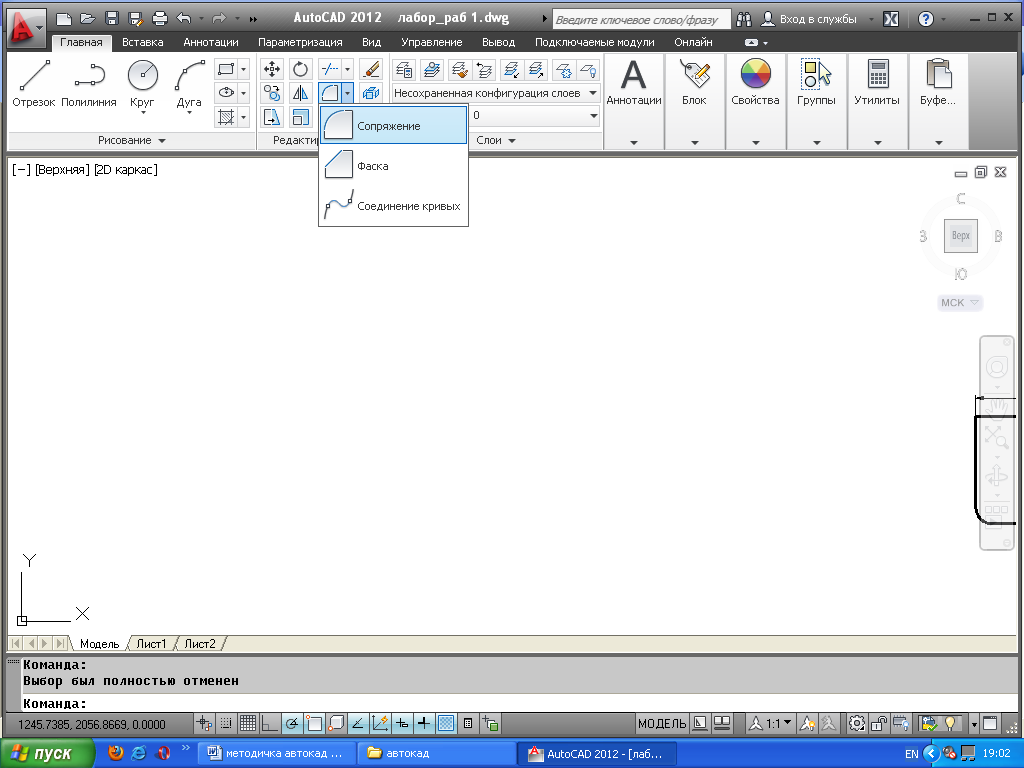

Будуємо прямокутник довжиною 140 мм і шириною 70 мм. Змінюємо товщину ліній на 0,35 мм. Далі в панелі інструментів Главнвя / Редактирование обираємо команду Сопряжение (рис. 18).

Рис. 18. Вибір команди Сопряжение на панелі
