Хід роботи
Завдання №1: Побудувати модельну конструкцію спідниці-годе з градуюванням на базі прямокроєної спідниці за заданим ескізом (рис. 4).
Рис. 4. Ескіз спідниці-годе з градуюванням
Дану модельну конструкцію будуємо на базі основи прямокроєної спідниці.

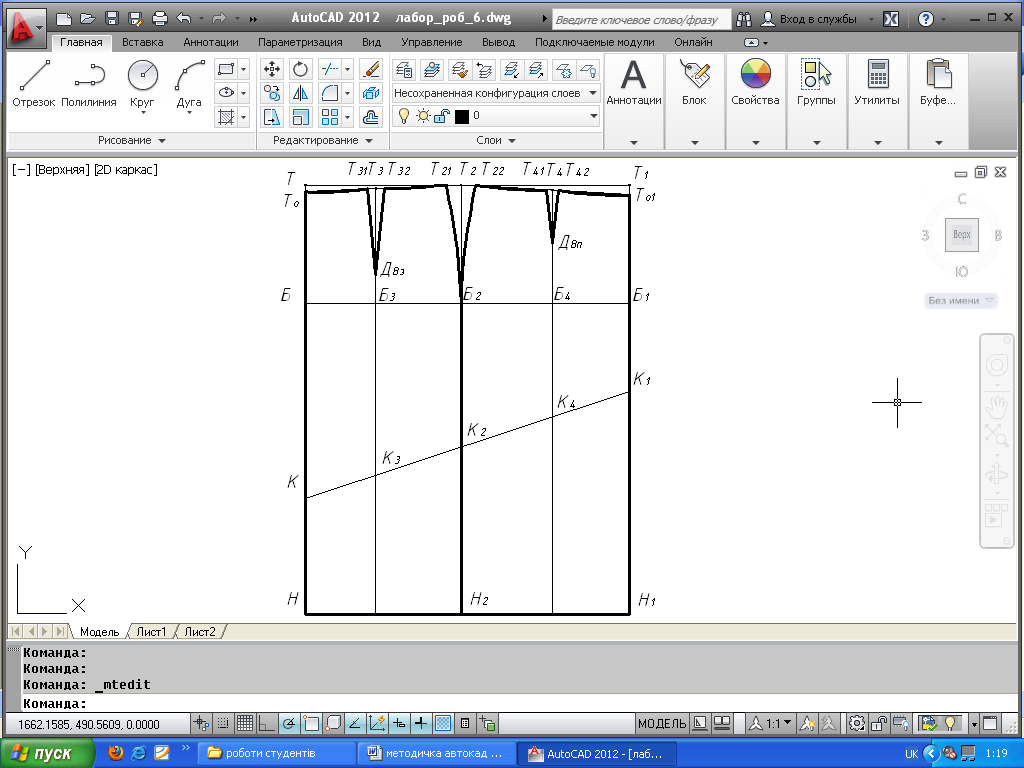

Спочатку продовжуємо відрізки Т3Б3 і Т4Б4 до перетину з лінією низу. Таким чином ми отримали 8 базових клинів.

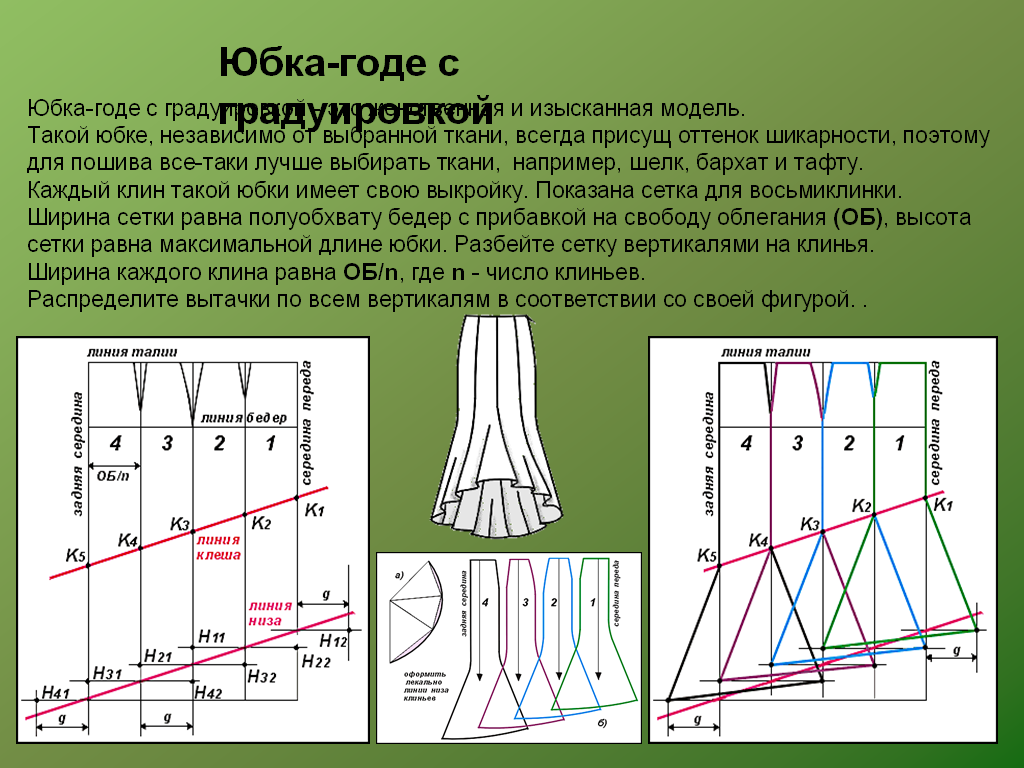

Далі проводимо похилу лінію – рівень градуювання і на перетинах з вертикальними лініями позначаємо точки К, К1, К2, К3, К4 (рис. 5).
Рис. 5. Визначення рівня градуювання «годе»

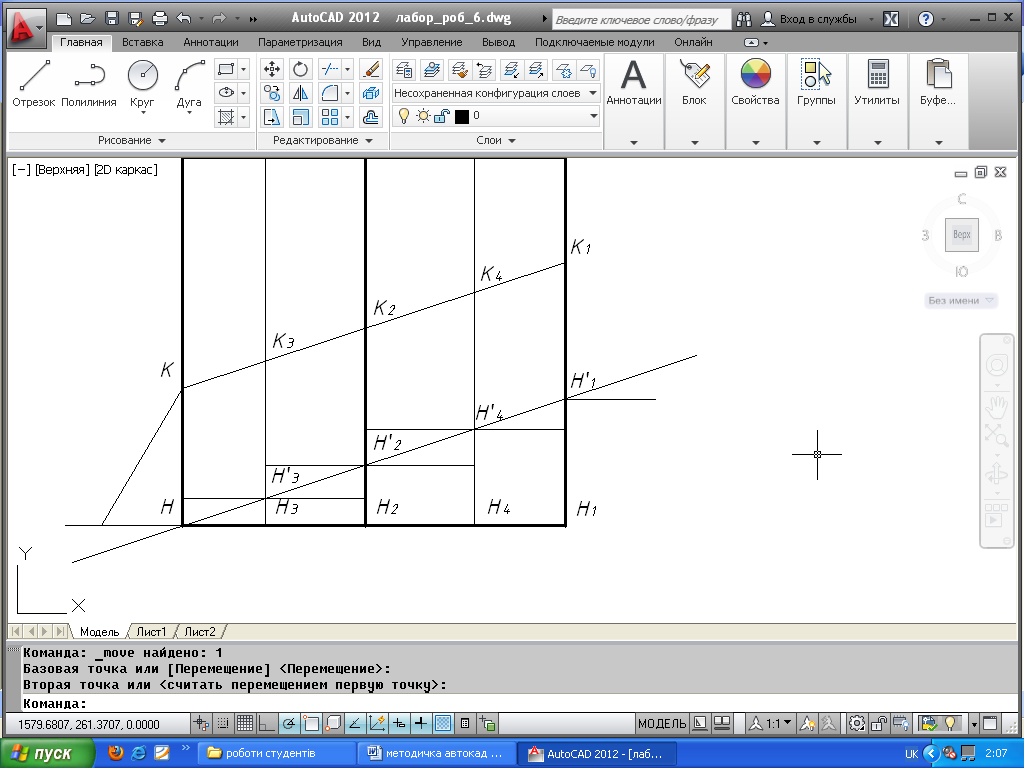

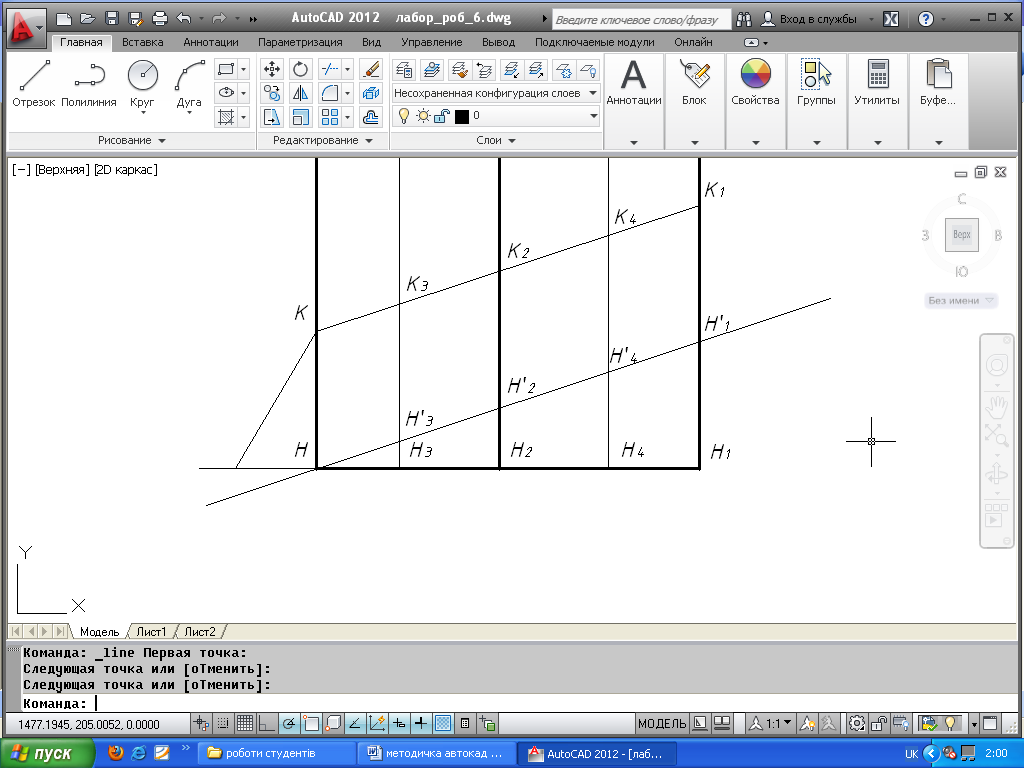

Паралельно переносимо лінію рівня градуювання «годе», застосовуючи інструмент Копировать / Главная / Редактирование, прив’язавши при цьому її нижній кінець в точці Н і дещо продовживши. Позначаємо точки Н1´, Н2´, Н3´, Н4´. Далі розширюємо кожен клин справа на величину його ширини, а зліва – на величину ширини сусіднього клину. Для цього продовжимо відрізок НН1 зліва. Далі на даному продовженні відкладемо величину відрізка НН3, дзеркально відобразивши вказаний відрізок відносно осі КН. Сполучаємо отриману точку відрізком з точкою К (рис. 6).
Рис. 6. Побудова розширення першого клину-годе

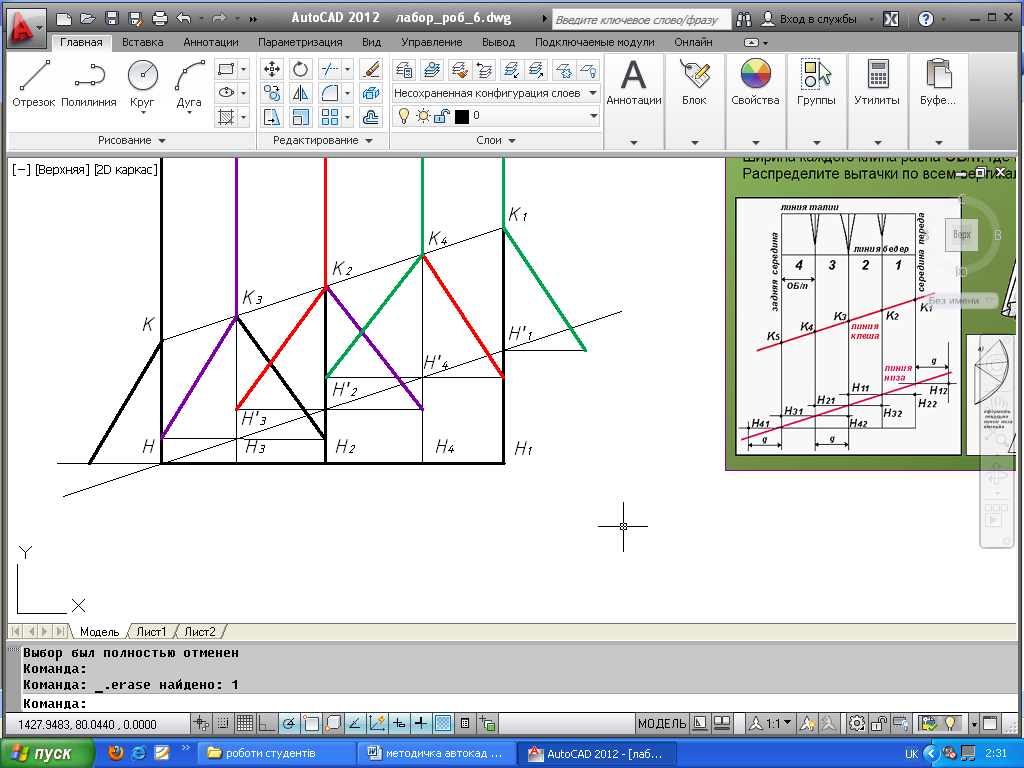

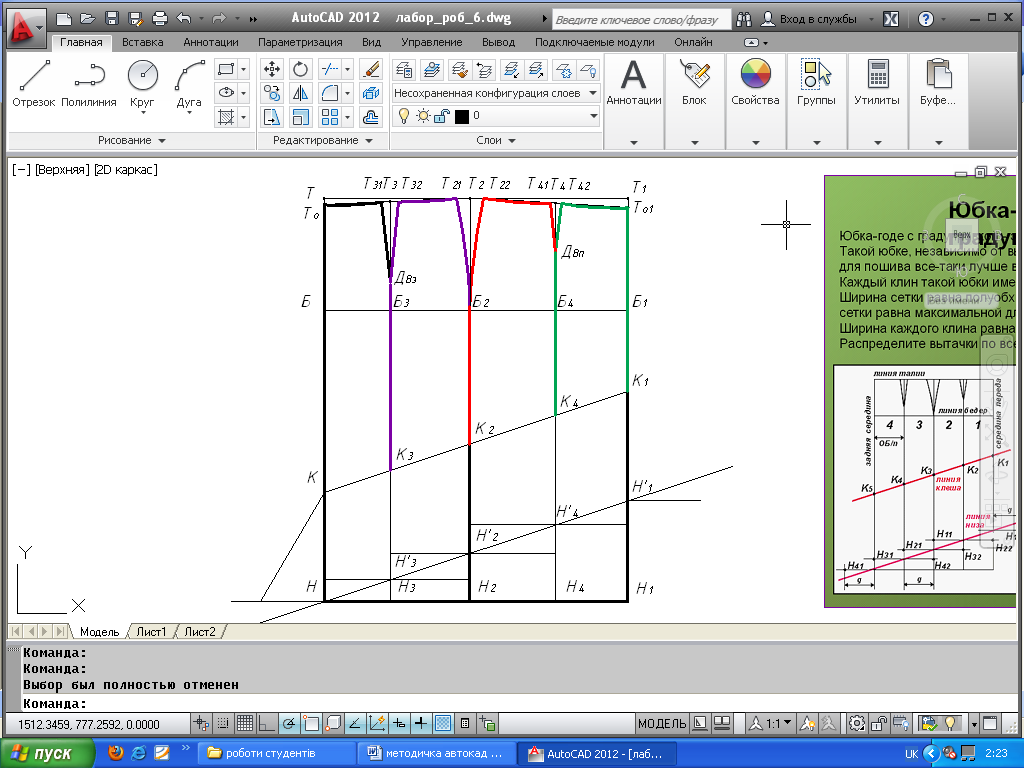

Опускаємо перпендикуляри до вертикальних ліній клинів як показано на рисунку 7. при цьому величина останнього з них дорівнює відрізку Н4Н1.
Рис. 7. Початкова побудова розширення клинів-годе

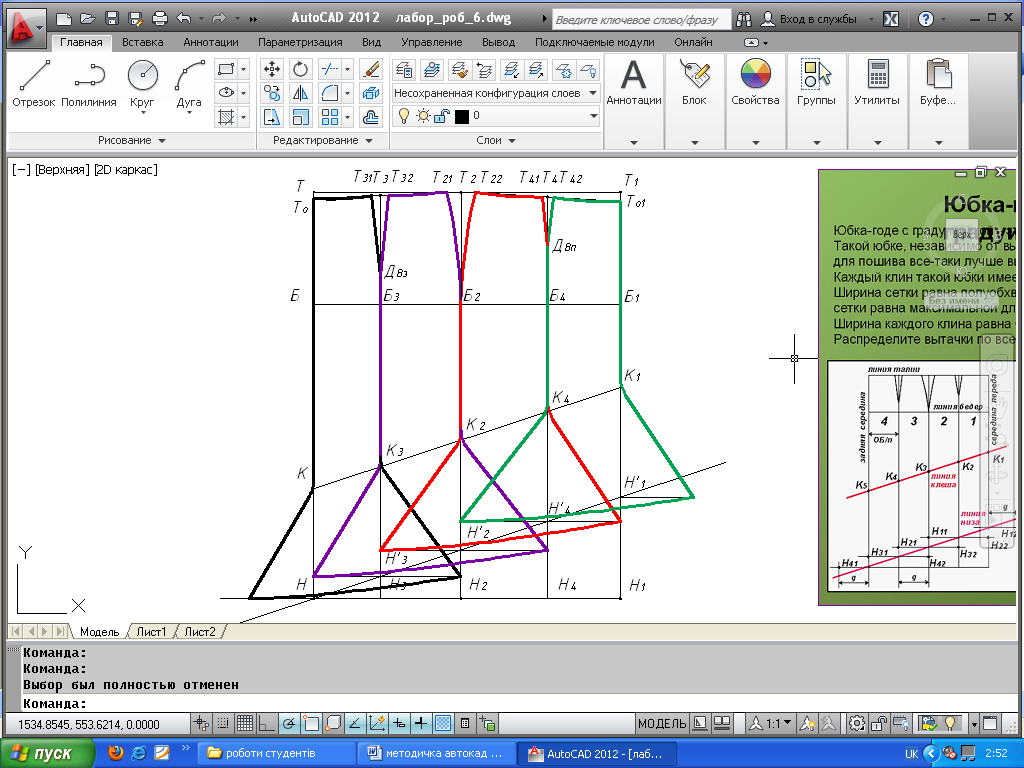

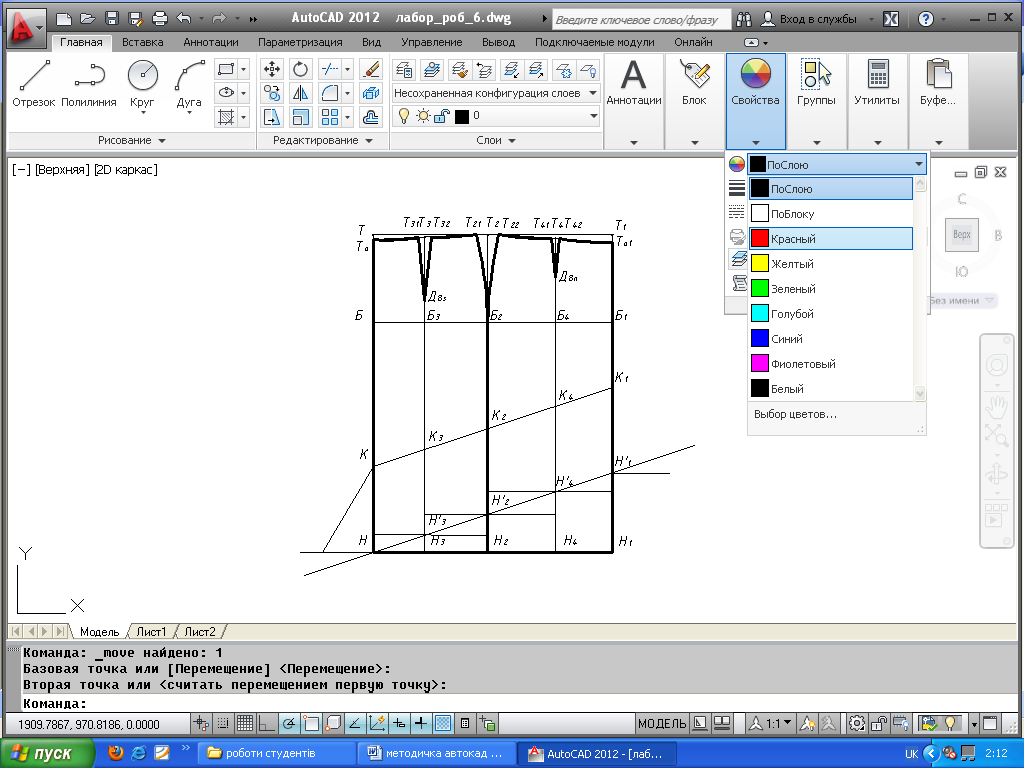

Для наочного зображення змінимо колір ліній кожного клину, скориставшись інструментом Цвет объекта (выбор цвета) / Свойства / Главная (рис. 8).
Рис. 8. Заміна кольору ліній: а – панель інструментів Свойства; б – виділення різними кольорами основних ліній конструкції спідниці
З’єднуємо відрізками точки на лінії градуювання «годе» і точки на лінії низу як показано на рисунку 9.
Рис. 9. Побудова розширення клинів-годе
Лінію низу клину-годе оформляємо, використовуючи команду Сплайн / Главная / Рисование. Бічні зрізи клинів-годе на рівні градуювання згладжуємо плавними лініями, використовуючи команди Сплайн або Дуга, або Сопряжение (рис. 10).
Рис. 10. Модельна конструкція спідниці-годе з градуюванням
Побудову закінчено.
Завдання №2: Побудувати модельну конструкцію спіральної спідниці-годе за заданим ескізом (рис. 11).
Рис. 11. Ескіз спіральної спідниці-годе

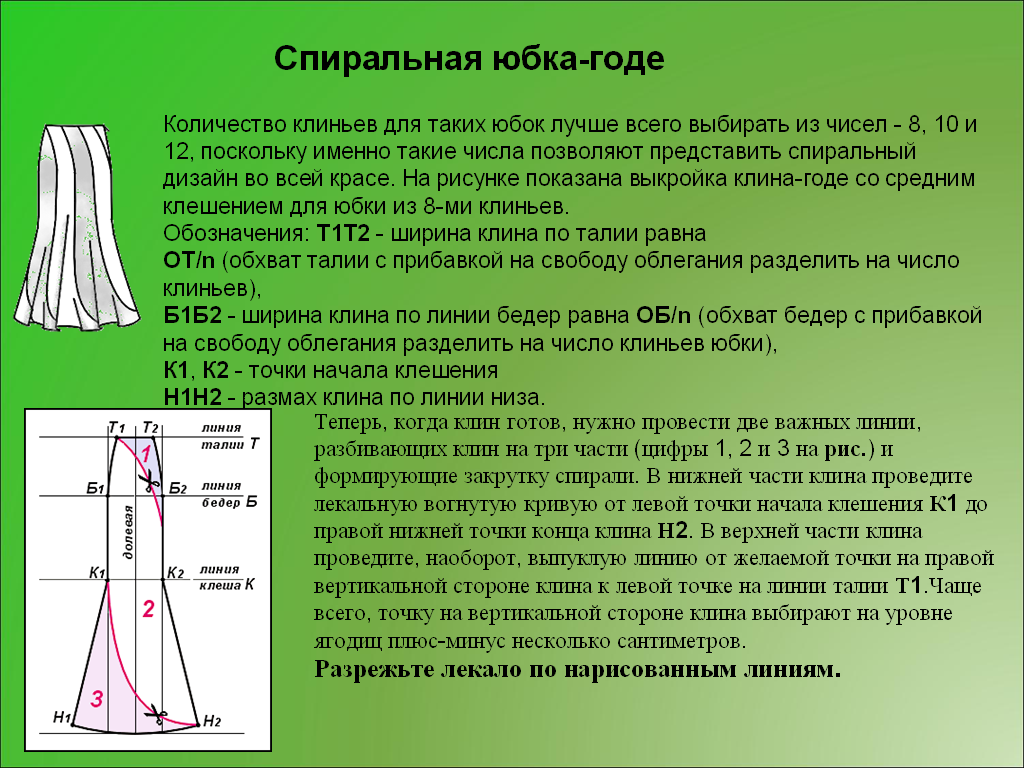

Дану конструкцію будуємо на базі клину-годе, який отримуємо за методикою, описаною в теоретичній частині. Наносимо модельні лінії, які визначають закручення спіралі за допомогою команди Сплайн по управляючим вершинам / Главная / Рисование (рис. 12).
Рис. 12. Нанесення модельних ліній на конструкцію клину-годе

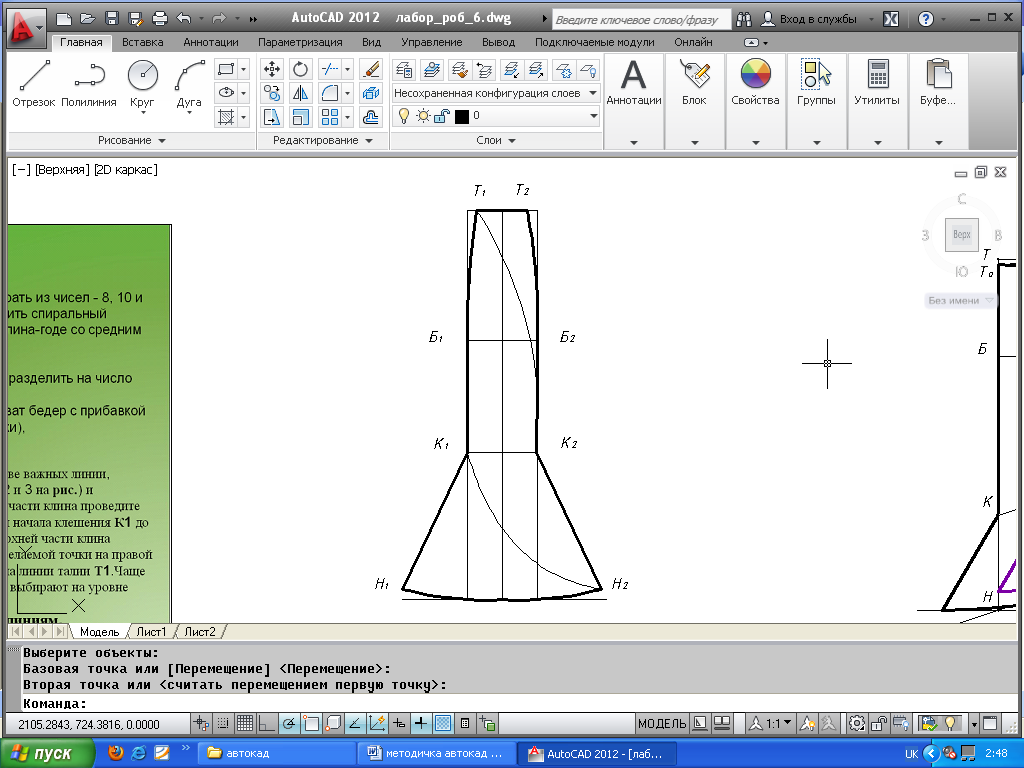

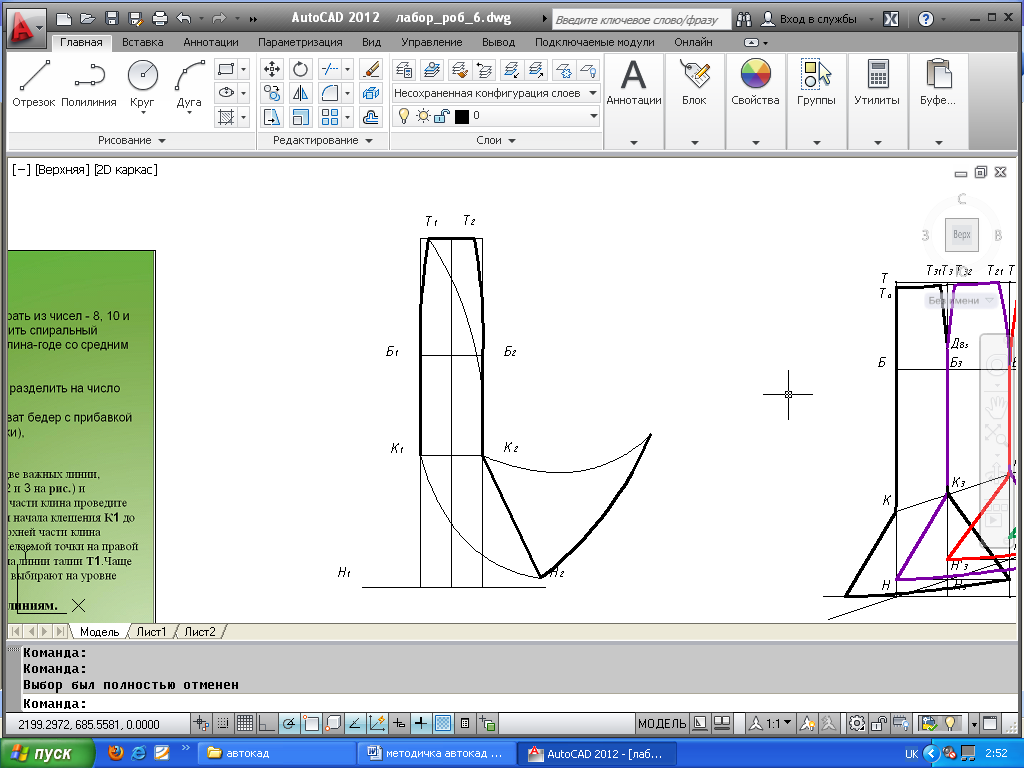

Отриману частину 3 (рис. 2) виділяємо і переносимо за допомогою інструменту Перенести / Главная / Редактирование, прив’язавши точкою К1 в точці К2. Далі повертаємо цю ж частину клину відносно точки К2 до тих пір, поки не співпадуть відрізки К1К11 та К2К21, використовуючи команду Повернуть / Главная / Редактирование. Дугу К1Н2 копіюємо (Копировать / Главная / Редактирование), прив’язуючи в точці К2, і повертаємо відносно цієї точки, до суміщення кінців перенесених дуг (рис. 13).
Рис. 12. Перенесення лівої частини клину-годе в праву
Виділяємо першу частину клину (рис. 2) і переміщуємо її за допомогою інструменту Перенести / Главная / Редактирование, сумістивши вертикальні лінії Т1Б1, Т2Б2. При цьому на клині утворилася талієва виточка (рис. 13).
Рис. 13. Перенесення правої частини клину-годе в ліву з утворенням
