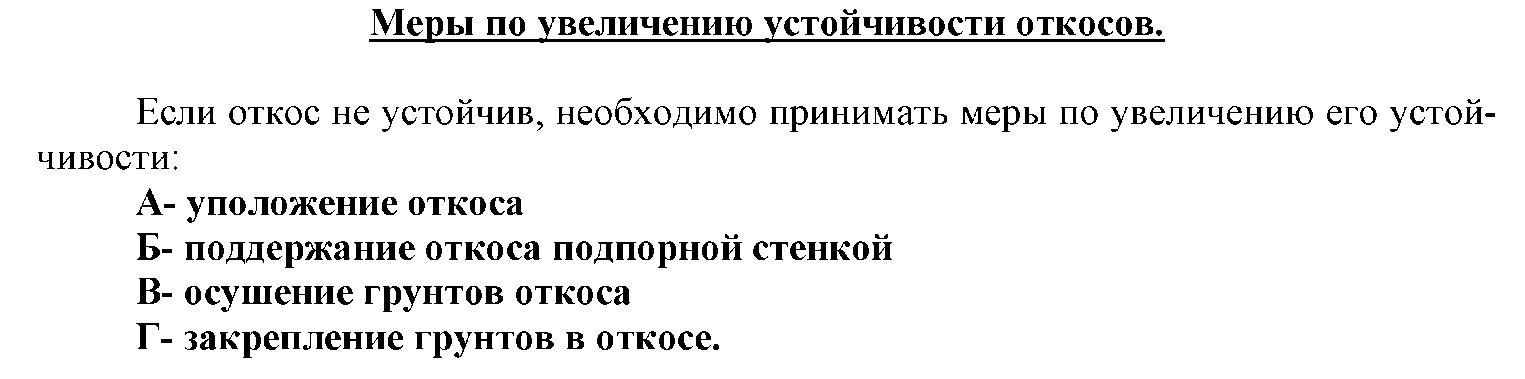

Меры по увеличению устойчивости откосов

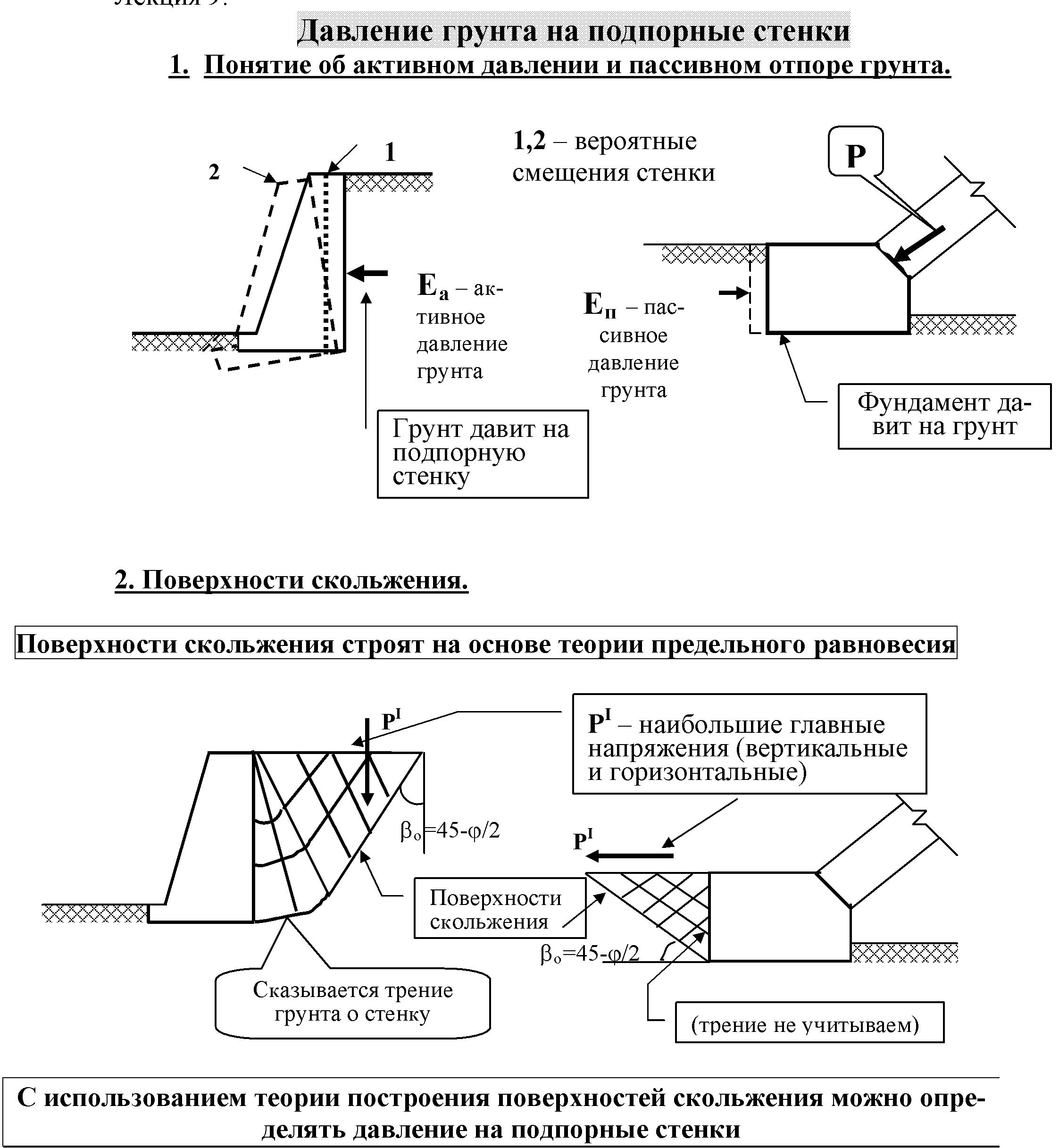

Определение давления грунта на подпорные стенки Активное давление грунта. Пассивный отпор грунта. Поверхности скольжения

Когда необеспечивается устойчивость откоса, для его поддерживания устраивают подпорные стенки.

Стенки поддерживая грунт испытывают внешние активное давление P_А.

При небольшом смещении подпорной стенки в массивах грунта возникает предельное равновесное состояние.

Максимальное сопротивление грунта, когда на него давит элемент сооружения, называется – пассивным давлением.

Влияние различных факторов на давление грунта на подпорную стенку

Влияние расположения нагрузки:

а) пригрузка расположена рядом с подпорной стенкой, при равномерно распределенной нагрузке;

б) пригрузка при местной нагрузке;

в) для случая засыпки связным грунтом

Различают случаи:

а) влияние взвешивающего эффекта воды;

б) когда грунт слоя 2 прочнее верхнего слоя грунта;

в) когда грунт слоя 2 значительно прочнее проявляется в виде отрицательных значений величин давления;

Т.е. нижележащий грунт на определённом участке держит давление от высшележащего слоя.

г) когда грунт слоя 2 значительно слабее грунта высшележащего.

Прогноз деформации грунтов и осадок сооружений. Виды деформации грунтов, физческие причины их обуславливающие

Прогноз деформации и осадок сооружений играет огромную роль в проектировании и строительстве сооружений и позволяет определить условия эксплуатации и возведения сооружений.

Деформации происходят от внешней нагрузки, от условий ее изменения, от изменения интенсивности влияния природных факторов и ряда техногенных факторов.

Виды и природа деформации грунтов

Под действием нагрузки, приложенной к основанию через фундамент, в грунте основания возникает НДС.

Проявляющееся в развитии деформация приводящих к осадке фундамента и поверхности грунта вокруг него.

Поскольку грунт многофазная система и состоит из:

• Твёрдых частиц (минеральная часть)

• Жидкости (воды)

• Газы (воздух и другие газы)

то деформации грунта будут развиваться в зависимости от деформации составляющих.

Виды деформации грунта и физические причины их вызывающие, систематизированы по предложению Н.Н.Цитовича.

Виды деформации	Физические причины деформации
Упругие
Искажение формы	Действие молекулярных сил упругости, развивающихся при структурах решетки тверд. частиц и цементирующего коллоидного вещества.
Изменение обьемов	Действие молекулярных сил или упругости замкнутых пузырьков воздуха, тонких плёнок воды и твёрдых частиц.
Остаточные
Уплотнение	Разрушение скелета грунта и отдельных его частиц в точках контактов, взаимный сдвиг частиц, выдавливание поровой воды, обуславливающее уменьшение пористости грунтов (компрессия грунта)
Пластические	Развитие местных сдвигов в областях предельного НС.
Просадки	Резкое нарушение природной структуры грунта, при изменении условия его существования.
Набухание	Проявление расклинивающего эффекта в результате действия электро-молекулярных сил и выдавливание из поровой воды распаренного газа, при понижении воды.
