Вариант 3

1.1 При устройстве осадочного шва под колонны устраивают фундамент:

а) общий монолитный;

б) общий сборный;

в) забивают сваи;

г) отдельный под каждую колонну.

2.1 С какой целью фундаментную балку отсыпают:

2.1.1 песком;

2.1.2 шлаком (изобразить этот узел);

2.2 Какие мероприятия необходимо провести для защиты отсыпки от проникновения влаги.

3.1 Чем заполняются зазоры между колонной и фундаментной балкой после установки последней на место.

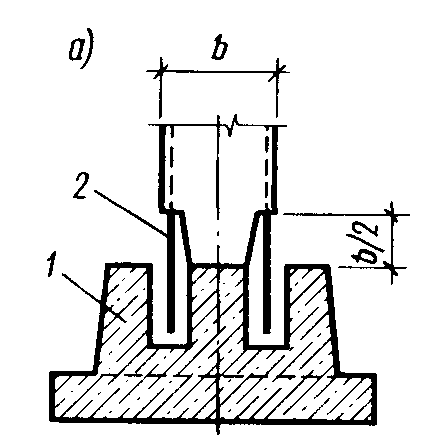

Р ис. а)

4.1 Какие элементы изображены на рис. а).

4.2 Чем вызвана такая форма поперечного сечения:

4.2.1 зависит от материала стены;

4.2.2 зависит от несущей способности;

4.2.3 зависит от грунтовых вод.

5.1 Дать название узла "в)".

5.2 Определить отметку пола.

5.3 Как отметка пола связана с отметкой верха элемента "9".

6.1 Где располагается данный узел в констр. решении

промышленного здания. Рис. в)

6.2 Ось "N" привязывает:

а) температурный шов;

б) осадочный шов;

в) место примыкания двух разных зданий.

6.3 Объяснить правомерность принятых размеров и отметок на чертеже.

Рис. б) Рис. г)

Рис. д) Рис. е)

7.1 Тип фундамента (рис д).

7.2 Основные элементы такого фундамента.

7.3 Для каких "П. З." характерно применение такого фундамента.

8.1 Тип фундамента (рис. г).

8.2 Название позиций.

8.3 Какие ограничения для таких фундаментов могу быть.

9.1 Тип колонн и фундамента (рис. е)

9.2 Размеры “А”, “В”, “С”.

9.3 Обоснование отметок. Вариант 4

1.1 Чем определяется конструктивное решение столбчатого фундамента.

1.2 Как определяется форма, размер и глубина стакана, а также армирование:

а) расчетом

б) по номограммам

в) по типовым сериям.

1.3 Зависит ли п. 1.2 от глубины заложения фундамента.

2.1 Отметка верхнего обреза фундамента независимо от грунтовых условий должна быть на 150 мм ниже отметки чистого пола. Такое решение дает возможность осуществлять монтаж конструкций наземной части здания после того как ……. (назвать эти мероприятия).

3.1 Высота фундаментной балки для шага колонн 6 м равна …., для шага колонн 12 м – …..

3 .2 Ширина фундаментных балок 180, 260, 300, 350, 400, 450, 520, 600 (выбрать нужные, которые соответствуют наиболее распространенным в промышленных зданиях толщине наружных стен).

Рис. 1

4.1 Какие элементы изображены на рис. 1.

4.2 Допускается ли установка по два таких элемента.

4 .3 Могут ли такие элементы быть монолитными.

Рис. 2

5.1 Что изменится в рис. 2 если стены будут из кирпича (при необходимости дополнить рисунок).

5.2 На какой отметке будет верх элемента поз. 9.

Рис. 3

6.1 Определить месторасположение узла на рис. 3.

6.2 Объяснить конструктивное решение фундамента, привязанного к правой оси.

6.3 Объяснить правомерность принятых размеров и отметок на рис. 3.

7 .1 Тип стены (рис. 2).

7.2 Тип фундамента (рис. 2).
