Магнитное поле (фэпо – общий банк)
-------------------------------------------------------------------------------------------------------------------
1
.
На рисунке изображен вектор скорости
движущегося электрона. Вектор магнитной
индукции В
поля, создаваемого электроном при
движении, в точке С
направлен …
1) на нас
+2) от нас
3) снизу вверх
4) сверху вниз
--------------------------------------------------------------------------------------------------------------
2
.

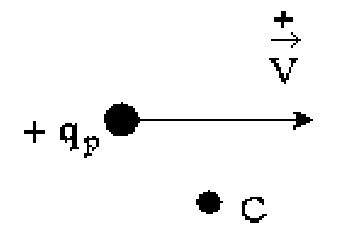

На рисунке изображен вектор скорости
движущегося протона. Вектор магнитной
индукции В
поля, создаваемого протоном при движении,
в точке С
направлен ...
+1) от нас
2) Сверху вниз
3) на нас
4) снизу вверх
--------------------------------------------------------------------------------------------------------------
3 . На рисунке изображен вектор скорости движущегося электрона. Вектор магнитной индукции в поля, создаваемого электроном при движении, в точке с направлен ...
1) от нас
2) сверху вниз
+3) на нас
4) Снизу вверх
--------------------------------------------------------------------------------------------------------------
4
.
Магнитное поле создано двумя длинными
параллельными проводниками с токами
I1
и I2,
расположенными
перпендикулярно плоскости чертежа.
Если I2
= 2I1,
то вектор индукции В
результирующего поля в точке А
направлен .
1) вправо
+2) вверх
3) влево
4) вниз
--------------------------------------------------------------------------------------------------------------
5
.
Магнитное поле создано двумя длинными
параллельными проводниками с токами
I1
и I2,
расположенными
перпендикулярно плоскости чертежа.
Если I2
= 2I1,
то вектор индукции В
результирующего
поля в точке А
направлен
...
1) вправо
2) вверх
3) влево
+4) вниз
--------------------------------------------------------------------------------------------------------------
6
.
Магнитное поле создано двумя длинными
параллельными проводниками с токами
I1
и I2,
расположенными
перпендикулярно плоскости чертежа.
Если I1
= 2I2,
то вектор индукции В
результирующего поля в точке А
направлен ...
1) вправо
2) вверх
3) влево
+4) вниз
--------------------------------------------------------------------------------------------------------------
7
.
Магнитное поле создано двумя длинными
параллельными проводниками с токами
I1
и I2,
расположенными
перпендикулярно плоскости чертежа.
Если I1
= 2I2,
то вектор индукции В
результирующего поля в точке А
направлен ...
+1) вверх
2) вправо
3) влево
4) вниз
--------------------------------------------------------------------------------------------------------------
8
.
Магнитное поле создано двумя длинными
параллельными проводниками с токами
I1
и I2,
расположенными
перпендикулярно плоскости чертежа.
Если I1
= 2I2,
то вектор индукции В
результирующего поля в точке А
направлен ...
1) вправо
2) вверх
+3) вниз
4) влево
--------------------------------------------------------------------------------------------------------------
9
.
Магнитное поле создано двумя длинными
параллельными проводниками с токами
I1
и I2,
расположенными
перпендикулярно плоскости чертежа.
Если I1
= 2I2,
то вектор индукции В
результирующего поля в точке А
направлен ...
1) вправо
2) влево
+3) вверх
4) вниз
--------------------------------------------------------------------------------------------------------------
1
0.
На рисунке изображены сечения двух
параллельных, прямолинейных длинных
проводников с противоположно направленными
токами, причём J1
= 2J2.
Индукция магнитного поля равна нулю в
некоторой точке участка …
+1) d
2) b
3) a
4) c
--------------------------------------------------------------------------------------------------------------
1 1. На рисунке изображены сечения двух параллельных, прямолинейных длинных проводников с противоположно направленными токами, причём J2 = 2J1. Индукция магнитного поля равна нулю в некоторой точке участка …
1) d
2) b
+3) a
4) c
--------------------------------------------------------------------------------------------------------------
1
2.

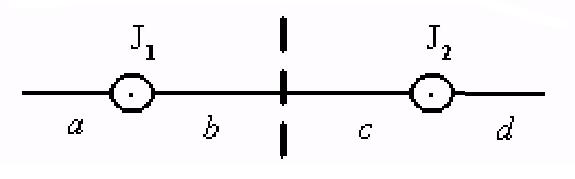

На рисунке изображены сечения двух
параллельных прямолинейных длинных
проводников с одинаково направленными
токами, причем J1>J2.
Индукция B
магнитного поля равна нулю в некоторой
точке участка …
1) b
2) a
3) d
+4) c
--------------------------------------------------------------------------------------------------------------
1
3.
На рисунке изображены сечения двух
параллельных, прямолинейных длинных
проводников с противоположно направленными
токами, причём J2
= 2J1.
Индукция B магнитного поля равна нулю в некоторой точке участка …
1) b
+2) a
3) c
4) d
--------------------------------------------------------------------------------------------------------------
1
4.
На рисунке изображены сечения двух
параллельных прямолинейных длинных
проводников с одинаково направленными
токами, причем J1
< J2.
Индукция B
магнитного поля равна нулю в некоторой
точке участка …
1) a
2) с
3) d
+4) b
--------------------------------------------------------------------------------------------------------------
1
5.

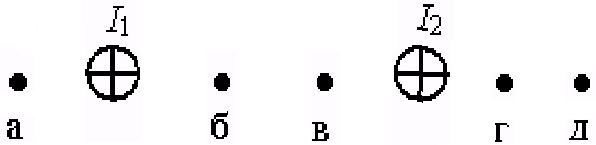

По двум бесконечно длинным проводникам
перпендикулярно плоскости чертежа
текут токи I2
= 2I1.
Индукция магнитного В
поля максимальна в точке ...
1) а
+2) г
3) б
4) в
--------------------------------------------------------------------------------------------------------------
1
6.
На рисунке изображены сечения двух
параллельных прямолинейных длинных
проводников, расположенных в двух
вершинах равностороннего треугольника.
Если по проводникам протекают одинаковые
по величине токи, то вектор В
индукции результирующего магнитного
поля в точке А,
расположенной в третьей вершине
треугольника, имеет направление…
4
--------------------------------------------------------------------------------------------------------------
1
7.
На рисунке изображены сечения двух
параллельных прямолинейных длинных
проводников, расположенных в двух
вершинах равностороннего треугольника.
Если по проводникам протекают одинаковые
по величине токи, то вектор В
индукции результирующего магнитного
поля в точке А,
расположенной в третьей вершине
треугольника, имеет направление…
3
--------------------------------------------------------------------------------------------------------------
1
8.

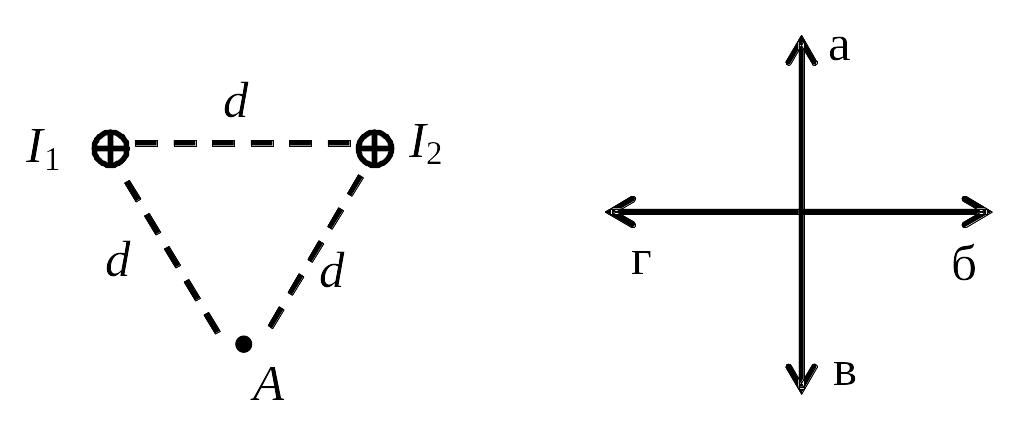

По двум бесконечно длинным прямым
параллельным проводникам, расстояние
между которыми d,
текут токи I1 и I2
в одном направлении. Вектор В
индукции результирующего магнитного
поля в точке А,
имеет направление…
+1) г
2) а
3) в
4) б
--------------------------------------------------------------------------------------------------------------
1
9.

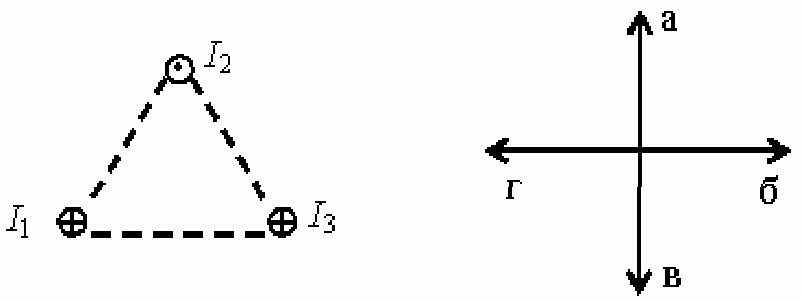

Три параллельных проводника, по которым
текут одинаковые токи, расположены в
вершинах равностороннего треугольника.
Вектор магнитной индукции в центре
треугольника имеет направление ...
1) г
2) а
3) в
+4) б
--------------------------------------------------------------------------------------------------------------
2
0.
На рисунке изображены сечения четырех
параллельных прямолинейных длинных
проводников, расположенных в вершинах
квадрата. Если по проводникам протекают
одинаковые по величине токи, то вектор
В
индукции результирующего магнитного
поля в точке А,
расположенной в центре квадрата, имеет
направление ...
4
--------------------------------------------------------------------------------------------------------------
2
1.
На рисунке изображены сечения четырех
параллельных прямолинейных длинных
проводников, расположенных в вершинах
квадрата. Если по проводникам протекают
одинаковые по величине токи, то вектор
В
индукции результирующего магнитного
поля в точке А,
расположенной в центре квадрата, имеет
направление ...
1
--------------------------------------------------------------------------------------------------------------
2
2.
Бесконечно длинный прямолинейный
проводник имеет плоскую петлю. Магнитная
индукция в точке О имеет направление …
+1) от нас
2) к нам
