Приводы тяговой электроаппаратуры

248.

Тяговую характеристику привода определяет зависимость усилия, реализуемого приводом, от ...

249.

Аппарат оперативной коммутации с индивидуальным приводом называется

Аппарат оперативной коммутации с групповым приводом называется .

251.

Какая из функциональных зависимостей определят тяговую характеристику электропневматического привода?

Возможные варианты:

1. - F(U_np);

2. - F(I_np);

3. - F(h);

4. - F(v),

где F - усилие, реализуемое приводом;

U_np, 1_пр - соответственно напряжение и ток, потребляемые приводом; h - перемещение подвижных частей;

v-скорость перемещения подвижного контакта.

252.

Какой из изображенных ниже графиков соответствует электропневматическому приводу?

253.

К

¥

акой из изображенных ниже графиков соответствует электромагнитному приводу?

254.

Как изменится время включения электромагнитного контактора при уменьшении жесткости притирающей пружины?

255.

Как изменится ускорение подвижных частей электропневматического контактора при снижении силы трения между поршнем и стенками пневмоцилиндра?

256.

При сравнении электропневматического (ПК) и электромагнитного (МК) контакторов оцените потребление электроэнергии их приводами при соизмеримых величинах контактных нажатий.

257.

Как изменится усилие на штоке пневмопривода электропневматического контактора при замене пневмоцилиндра с диаметром 45 мм на цилиндр с диаметром 90 мм?

258.

Как изменится ускорение подвижных частей электропневматического контактора в процессе его включения при увеличении жесткости отключающей пружины?

259.

Электропневматический контактор по сравнению с электромагнитным контактором потребляет электроэнергии ...

260.

Как количественно зависит величина усилия магнитного притяжения электромагнитного привода от воздушного зазора «х» между якорем и ярмом магнитопровода?

Сопоставьте типы электромагнитов, применяемых в электромагнитном приводе ТЭА их тяговым характеристикам

С Щ

262.

Для расчета тяговых и нагрузочных характеристик электромагнитного привода подходит следующее выражение

Представленный график тяговых характеристик и сил сопротивления соответствует ... приводу

О &п S

264.

Коэффициент возврата электромагнитного привода ТЭА с разомкнутым магнитопроводом может достигать ...

265.

Коэффициент возврата электромагнитного привода ТЭА с замкнутым магнитопроводом может достигать ...

266.

2 Какой аппарат представлен на рисунке? 68.

В каких цепях ЭПС в качестве линейного контактора может использоваться аппарат, приведенный на изображении?

269.

Представленный график тяговых характеристик и сил сопротивления соответствует ... приводу

Какой аппарат представлен на рисунке?

271.

Какой аппарат представлен на рисунке?

■РЖ

Передаточное отношение мальтийского механизма электродвигательного привода, кинематическая схема которого приведена на рисунке, составляет:

276.

Передаточное отношение мальтийского механизма электродвигательного привода, кинематическая схема которого приведена на рисунке, составляет:

277.

В каких ТЭА может применяться непосредственный привод (возможно несколько вариантов ответа)

279.

Какая из зависимостей F(h) относится к силе трения поршня о стенки пневмоцилиндра при включении электропневматического контактора (F-сила, приложенная к элементам привода; h - перемещение подвижных частей)?

Какие функции выполняет мальтийский механизм в многопозиционных переключателях с электродвигательным приводом?

281.

В каких ТЭА может применяться электропневматический привод (возможно несколько вариантов ответа)

282.

В каких ТЭА может применяться электромагнитный привод (возможно несколько вариантов ответа)

283.

Электромагнит в качестве исполнительной части применяется в индивидуальных ... контакторах

284.

Пневмоцилиндр в качестве исполнительной части применяется в индивидуальных ... контакторах

285.

Электромагнитный вентиль в качестве управляющей части применяется в индивидуальных ... контакторах

286.

В каких ТЭА может применяться электродвигательный привод

287.

Зависимость магнитного потока от магнитодвижущей силы для электромагнитного привода называется ... характеристикой

288.

Зависимость силы магнитного притяжения от магнитодвижущей силы для электромагнитного привода называется ... характеристикой

^289.

С увеличением величины воздушного зазора сила магнитного притяжения в электромагнитном приводе при том же токе ...

290.

При увеличении воздушного зазора нагрузочная характеристика электромагнитного привода сместится ...

291.

Согласно требованиям минимальное давление сжатого воздуха, при котором электропневматический привод должен оставаться работоспособным составляет ...

292.

Согласно требованиям максимальное давление сжатого воздуха безопасное для элементов электропневматическго привода составляет...

»-

h

294.

Какая из зависимостей F(h) относится к динамической тяговой характеристике электропневматического контактора (F-сила, приложенная к элементам привода; h

• перемещение подвижных частей)?

»-

h

h

296.

Какая из зависимостей F(h) относится к силе сопротивления выключающей пружины при включении электропневматического контактора (F-сила, приложенная к элементам привода; h - перемещение подвижных частей)?

ни-

ll

298.

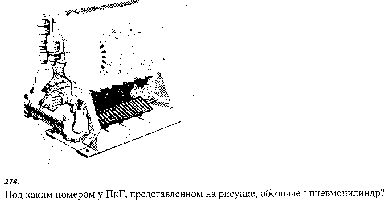

Под каким номером у ПкГ, представленном на рисунке, обозначена дугогасительная камера?

Какого типа контакторный элемент переключателя изображен на рисунке?

300.

.Какого типа контакторный элемент переключателя изображен на рисунке?

301.

Какой аппарат представлен на рисунке?

Укажите положения звезды в приводе Решетова, при которых фиксируется силовой контроллер?

303.

Укажите передаточное число мальтийского механизма?

1Ш JhT

Укажите передаточное число мальтийского механизма?

305.

В каком режиме работает сервомотор электродвигательного переключателя на схеме?
