4.3 Создание диаграммы базы

В базе данных уже созданы таблицы и при помощи первичных и внешних ключей описаны отношения между этими таблицами. Для наглядного представления этой информации. Создадим диаграмму базы данных (см. Рис. 4).

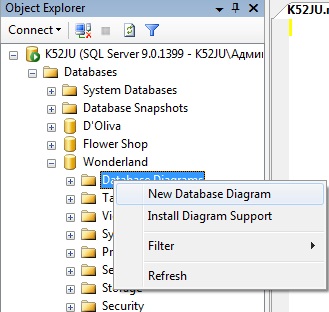

Для этого нужно выбрать команду New Database Diagram из контекстного меню Database Diagram (см. Рис. 5) и в появившемся диалоговом окне добавим в диаграмму все столбцы.

Рис. 4. Создание новой диаграммы

Рис. 5. Диаграмма базы данных

5. Описание sql запросов

Существуют четыре основных типа запросов данных в SQL, которые относятся к языку манипулирования данными:

INSERT – добавить строки в таблицу;

UPDATE – изменить строки в таблице;

DELETE – удалить строки в таблице;

SELECT – выбрать строки из таблиц;

Каждый из них имеет различные операторы и функции для произведения каких-то действий с данными.

Запрос INSERT

insert into dbo.Klient

(UK_Kliienta, Familiya, Imya, Otchestvo, Adres, Telefon, Fak)

values ('914', 'Павлюкевич', 'Диана', 'Даниловна', 'Спб, Гражданский, 23', '567345', '567345')

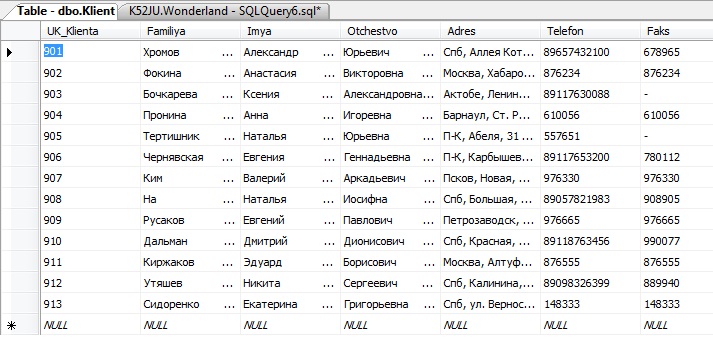

После этого нажимаем EXECUTE (Рис. 6).

Рис. 6. Результат запроса INSERT

Запрос UPDATE

update dbo.Agent

Set Familiya = 'Сизакова'

where Familiya = 'Сизаск'

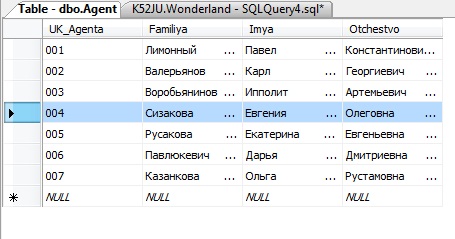

После этого нажимаем EXECUTE (Рис. 7).

Рис. 7. Результат запроса UPDATE

Запрос DELETE

Для того что бы удалить строки в таблице не обходимо открыть New Query и появившемся окне вести запрос (см. рис 5.4).

delete from dbo.Klient

where UK_Klienta = '914'

Рис. 8. Результат запроса DELETE

Запрос SELECT

С помощью команды SELECT осуществляется выборка данных. По этой инструкции ядро базы данных возвращает данные из базы в виде набора записей (см. Рис. 9).

Рис. 9. Результат запроса SELECT

Предикат TOP

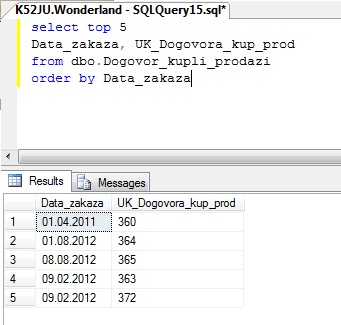

Возвращает определенное число записей, находящихся в начале или в конце диапазона, описанного с помощью предложения ORDER BY. Следующая инструкция SQL позволяет получить список даты заказов первых 5, стоящих в списке (см. Рис. 10).

Рис. 10. Предикат TOP.

Операция INNER JOIN

Объединяет записи из двух таблиц, если связующие столбцы этих таблиц содержат одинаковые значения.

Синтаксис:

FROM таблица_1 INNER JOIN таблица_2 ON таблица_1.столбец_1 оператор таблица_2.столбец_2

Ниже перечислены аргументы операции INNER JOIN:

Элемент, Описание, таблица_1, таблица_2, Имена таблиц, записи которых подлежат объединению, столбец_1, столбец_2

Имена объединяемых столбцов. Если эти столбцы не являются числовыми, то должны иметь одинаковый тип данных и содержать данные одного рода, однако столбцы могут иметь разные имена.

оператор

Любой оператор сравнения: "=", "<", ">", "<=", ">=" или "<>".

Операцию INNER JOIN можно использовать в любом предложении FROM. Это самые обычные типы связывания. Они объединяют записи двух таблиц, если связующие столбцы обеих таблиц содержат одинаковые значения.

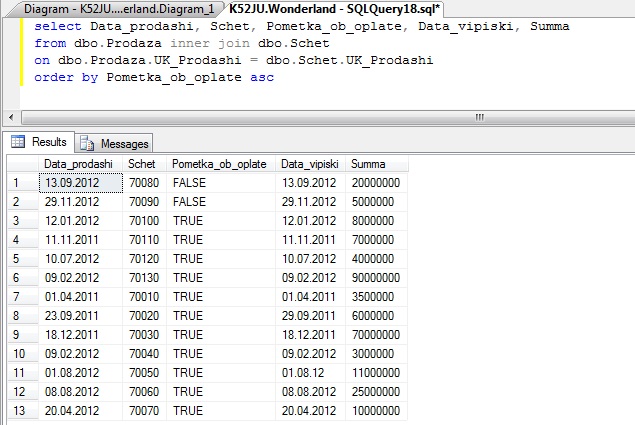

Данная выборка будет предоставлять информацию о продажах и счетах, которые содержат пометку об оплате (см. Рис. 11).

Рис. 11. Результат выполнения операции INNER JOIN.

Операции LEFT JOIN, RIGHT JOIN

Объединяют записи исходных таблиц при использовании в любом предложении FROM.

Синтаксис:

FROM таблица_1 [ LEFT | RIGHT ] JOIN таблица_2

ON таблица_1.столбец_1 оператор таблица_2.столбец_2

Ниже перечислены аргументы операций LEFT JOIN и RIGHT JOIN:

Элемент, Описание, таблица_1, таблица_2, Имена таблиц, записи которых подлежат объединению, столбец_1, столбец_2

Имена объединяемых столбцов. Столбцы должны иметь одинаковый тип данных и содержать данные одного рода, однако могут иметь разные имена.

Любой оператор сравнения: "=", "<", ">", "<=", ">=" или "<>".

Запрос на получение информации о продавцах и оформленных ими заказах, включив в список продавцов, которые не оформили ни одного заказа.

Рис. 12. Результат операции LEFT JOIN.

Предложение WHERE

Определяет, какие записи из таблиц, перечисленных в предложении FROM, следует включить в результат выполнения инструкции SELECT, UPDATE или DELETE.

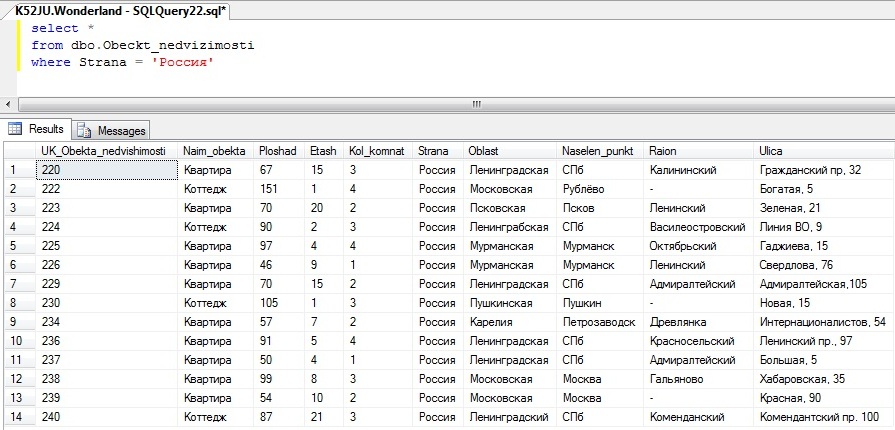

Запрос на получение информации об объектах недвижимости, которые находятся в России (см. Рис. 13).

Рис. 13. Результат запроса SELECT

Запрос count

Функция COUNT несколько отличается от всех. Она считает число значений в данном столбце, или число строк в таблице. Когда она считает значения столбца, она используется с DISTINCT чтобы производить счет чисел различных значений в данном поле. Мы могли бы использовать ее, например, чтобы сосчитать даты продажи после 01.01.2012, которые описаны в таблице Продажа (см. Рис. 14).

Рис. 14. Результат запроса COUNT

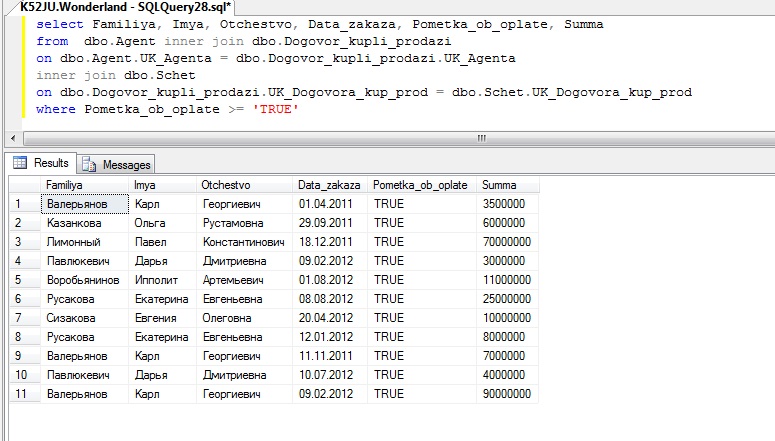

Запрос на выборку из трех таблиц:
