Типовой метод создания моделей поршневого компрессора в системе hysys

Входной поток должен быть полностью определен: температура, давление, расход и состав потока должны быть заданы.

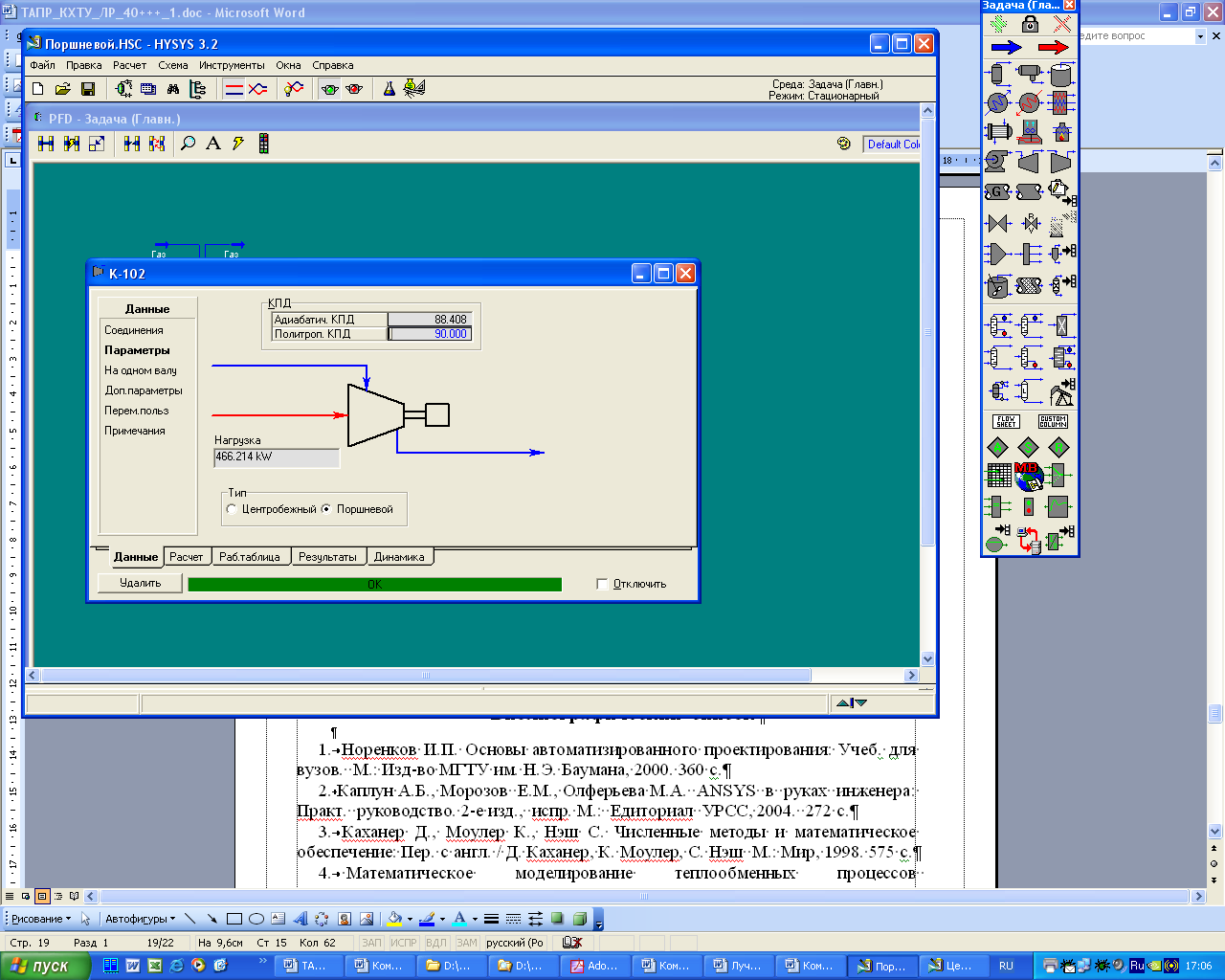

На странице Параметры выберите Тип компрессора и задайте адиабатический или политропический КПД.

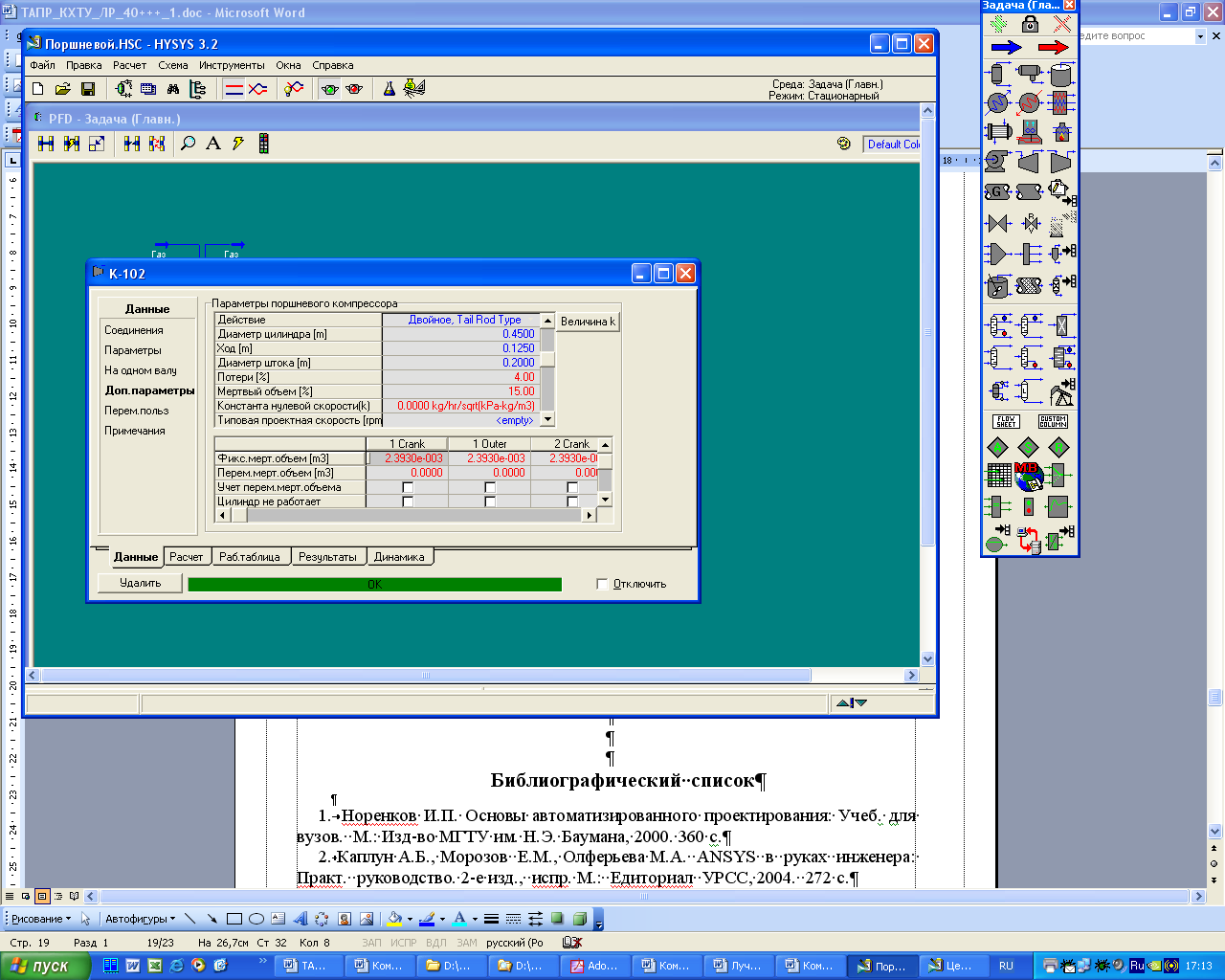

На странице Доп. параметры задайте геометрию компрессора: число цилиндров, действие (односторонний или двусторонний), диаметр цилиндра, ход и диаметр штока, а также потери клапанов (потери %). В HYSYS имеются принятые по умолчанию значения (выделены красным цветом).

HYSYS рассчитает требуемую мощность и выходную температуру, если задано давление на выходе (задается в закладке Рабочая таблица).

Сопротивление клапанов на входе и выходе можно учесть, задав потери, равные 4 % от величины VE. Для компрессоров, работающих без смазки, величина потерь увеличивается еще на 5 %. В компрессоре, работающем на пропане или аналогичном тяжелом газе, из объемного КПД следует вычесть еще 4%. Перечисленные выше потери суммируются, таким образом, величина потерь может составлять от 4 до 15 %.

Обратите внимание, что Вы можете задать какой-либо один КПД, адиабатический или политропический. Если Вы задали один КПД и расчет сошелся, HYSYS, используя рассчитанную нагрузку и условия потока, определит другой КПД. Поршневые компрессора имеют более высокие значения КПД, по сравнению с центробежными. Обычно их КПД составляет 85–95 %.

Ход выполнения работы

1. Построить модель компрессора в системе HYSYS в соответствии с заданием, определив по типу компрессора количество необходимых ступеней сжатия.

2. Для охлаждения сжимаемого газа после ступеней компрессора использовать операцию Теплообменник модель Steady State Ratingповерочный расчет в стационарном режиме с водяным охлаждением (параметры воды использовать по данным лабораторной работы № 1). Температура сжатого газа после газоохладителя должна находится в рамках диапазона 30–40ºС. Сходимость расчетов теплообменника обеспечить (по необходимости) за счет спецификации kF.

Варианты индивидуальных заданий

Центробежные компрессоры

вариант

Тип

компрессора

Vвс,

м3/мин

Pвс,

МПа

Тн,

К

Рабочий газ

1

2

3

4

5

6

1

К 890-122-1

890

23,12

0,157

288

нефтяной газ:

Водород Н2 – 4,25 %

Метан СН4 – 13,81 %

Этилен С2Н4 – 8,67 %

Пропилен С3Н6 –19,87 %

Этан С2Н6 – 3,98 %

Пропан С3Н8 – 16,38 %

Изобутан iС4Н10 – 25,86 %

Бутан nС4Н10 – 4,68 %

Сероводород Н2S – 2,5 %

1

2

3

4

5

6

2

К 410-121-1

410

23,57

0,157

288

нефтяной газ:

Водород Н2 - 4,25 %

Метан СН4 – 13,81 %

Этилен С2Н4 – 8,67 %

Пропилен С3Н6 –19,87 %

Этан С2Н6 – 3,98 %

Пропан С3Н8 – 16,38 %

Изобутан iС4Н10 –25,86 %

Бутан nС4Н10 –4,6 8 %

Сероводород Н2S – 2,5 %

3

К 1290-121-1

1290

38,37

0,092

293

воздух

4

К 270-61-1

270

6,925

0,1275

306

ВСГ: 80%Н2; 12%СН4; 6%С2Н6; 2%С3Н8

5

К 210-62-1

210

10,95

0,157

236

пропилен

6

К 104-101-1

72

92

19,6

0,1

268

пропилен

этилен

7

К 3250-42-1

3250

4,5

0,0981

293

70% воздух

30% О2

8

К 500-61-1

500

9,0

0,098

293

воздух

9

К 250-61-1

250

9,0

0,098

293

воздух

10

К 420-91-1

420

400

34,1

31,45

0,095

0,103

293

303

воздух

азот

11

К 5500-41-1

4200

5,2

0,098

293

70% воздух

30% О2

12

К 3000-61-1

3000

6,6

0,097

293

воздух

13

К 1500-61-1

1500

7,75

0,095

293

воздух

Воздушные поршневые компрессоры

Вариант

Условное обозначение

Vвс, м3/мин

Давление

Мощность,

кВт

Pвс

МПа

МПа

1

2

3

4

5

Оппозитные компрессоры

14

15

16

17

18

19

20

21

22

2 ВМ 2,5-12/9

2 ВМ 4-48/3

2 ВМ 4-48/3С

2 ВМ 4-24/9

2 ВМ 4-15/25

2 ВМ 4-12/65

2 ВМ 4-24/9С

2 ВМ 4-15/25С

2 ВМ 4-9,6/161

12

48

48

24

15

12

24

15

9,6

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,9

0,3

0,3

0,9

2,5

6,5

0,9

2,5

16

75

134

141

160

160

140

160

140

142

V-образные компрессоры

23

24

25

26

27

ВУ-0,6/8

ВУ-3/8

2ВУI-5/4

2ВУI-2,5/13М

4ВУI-5/9М

0,6

3

5

2,5

5

0,1

0,1

0,098

0,1

0,1

0,9

0,9

0,4

1,3

0,9

5,5

22

22

22

45
