1. Сходимость
Кнопки Пуск и Перезадать используются соответственно для запуска алгоритма расчета и для удаления имеющегося решения и оценок. Сначала HYSYS проводит итерационные расчеты внутреннего и внешнего цикла (Равновесие и Тепловой баланс/Спецификации), а затем проверяет сходимость отдельных спецификаций (подробнее о точности расчета спецификаций рассказывается ниже).
На странице Монитор выводится информация о сходимости.
2. Закладка Данные
2.1 Закладка Данные Страница Соединения (из главной схемы)

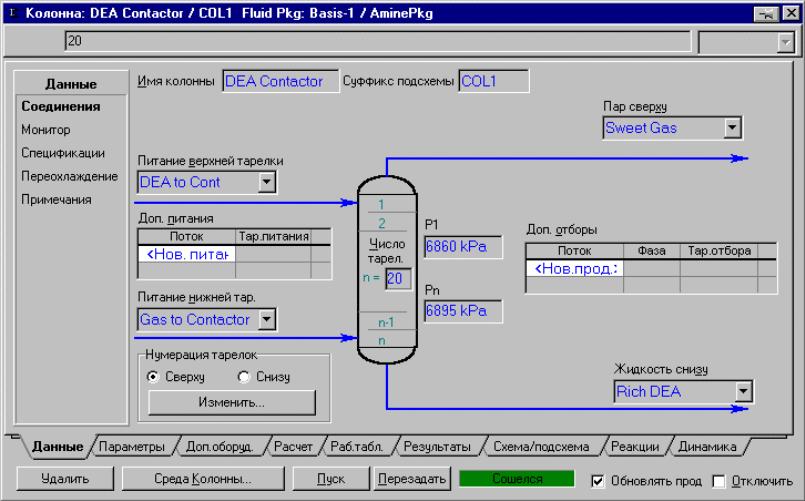

На этой странице задаются имена и расположение потоков питания, число тарелок в тарельчатой секции, схема нумерации тарелок, имена продуктовых и энергетических потоков. Обратите внимание, что все показанные в этом окне потоки принадлежат родительской (главной) схеме, т.е. потоки подсхемы, например, поток флегмы Reflux или поток отпарки из ребойлера Boilup, здесь не показываются. Другими словами, на этой странице показываются только потоки питания и продуктов (материальные и энергетические).
Вид страницы Соединения зависит от используемого шаблона.
2.2. Закладка Данные Страница Соединения (из подсхемы)

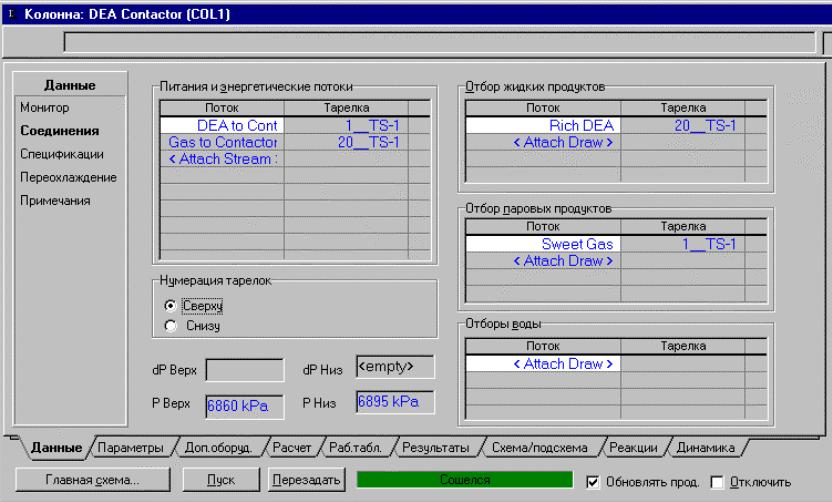

Потоки питания, энергетические потоки и тарелки, на которые они подаются, представлены в левой части окна Соединения. Продуктовые потоки и тарелки, с которых они отбираются, представлены в правой части.
3. Страница Монитор
Страница Монитор прежде всего используется для редактирования спецификаций и наблюдения за сходимостью колонны. Здесь же можно увидеть профили давления, температуры и расходов по колонне, вывести в окно трассировки сводку исходных данных (кнопка Введенная) или рассчитать начальные приближения (кнопка Начальные приближения).
В групповой рамке Исходная информация имеется две кнопки:
1. Введенная – Эта кнопка выводит в окно трассировки сводку исходных данных. Сводка постоянно обновляется и содержит число тарелок, пакет свойств, соединения потоков и спецификации. Вы можете нажать кнопку Введенная после внесения каких-либо изменений и увидеть это изменение в сводке.
2. Начальные приближения – Эта кнопка вызывает страницу Сводка окна колонны и показывает начальные оценки температуры и расходов по колонне. Затем эти значения Вы можете использовать на странице Оценки. HYSYS получает эти значения, выполнив одну итерацию по расчету заданной колонны. Если в качестве спецификаций задавались расходы или температуры, именно они будут показаны как начальные оценки.

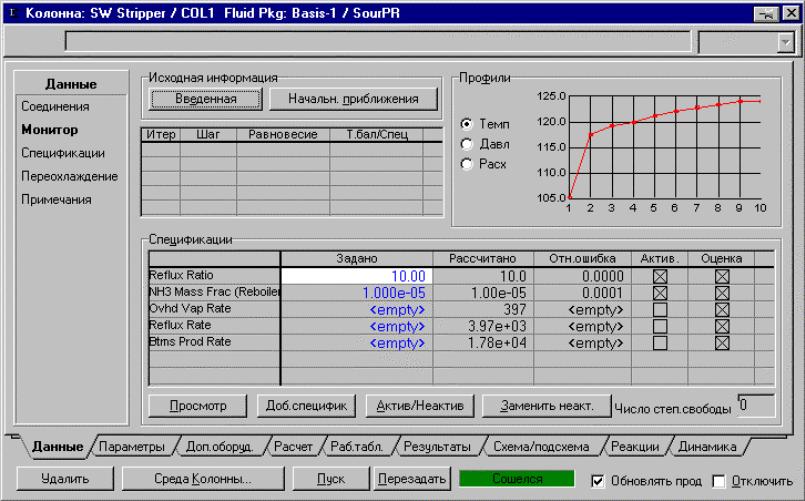

В групповой рамке Спецификации для каждой спецификации выводится заданное значение, текущее значение, относительная ошибка и статус. Чтобы изменить значение спецификации, просто введите новое значение в столбце Задано. Значение спецификации также можно увидеть на страницах Спецификации и Сводка спецификаций. Изменения, внесенные в одном месте, будут отображаться на всех страницах. Если дважды щелкнуть по имени или значению спецификации, вызывается окно этой спецификации. Окно имеет три закладки (Параметры, Сводка, Тип) и содержит всю информацию, связанную с данной спецификацией. Окно спецификации также можно вызвать со страниц Спецификации и Сводка спецификаций. Подробнее окно спецификации описывается ниже.
Число степеней свободы также выводится на странице Монитор. Когда Вы делаете спецификацию активной, число степеней свободы уменьшается на одну. Соответственно, когда Вы делаете спецификацию неактивной, число степеней свободы увеличивается на одну. Расчет колонны можно начинать, когда число степеней свободы равно нулю. Обратите внимание, что заданная нагрузка энергетического потока ребойлера или не полностью заданный поток питания влияют на число степеней свободы. Если Вы считаете, что число активных спецификаций соответствует текущей конфигурации, а число степеней свободы не равно нулю, проверьте условия в потоках, связанных с колонной (материальных и энергетических). Вы должны задать столько спецификаций, сколько имеется степеней свободы. Например, для простого абсорбера число степеней свободы равно нулю, поэтому спецификации для него не задаются. Для ректификационной колонны с парциальным дефлегматором число степеней свободы равно трем.
