1.4 Разработка главной схемы электрических

соединений подстанций

Главная схема электрических соединений подстанции разрабатывается после разработки структурной схемы. Она представляет собой совокупность основного электрического оборудования, сборных шин, коммутационной и другой первичной аппаратуры со всеми выполненными между ними соединениями.

От выбора главной схемы зависит состав элементов и связей между ними. При ее проектировании определяется категория подстанции, ее назначение, тип присоединения, способ защиты трансформаторов подстанции.

При выборе схем электроустановок должны учитываться следующие факторы: значение и роль подстанции для энергосистемы, положение подстанции в энергосистеме, схемы и напряжения прилегающих сетей, категории потребителей по степени надежности электроснабжения, перспектива расширения и промежуточные этапы развития подстанции и прилегающего участка сети.

Из сложного комплекса предъявляемых условий, влияющих на выбор главной схемы электроустановки, можно выделить основные требования к схемам:

• Надежность электроснабжения потребителей;

• Приспособленность к проведению ремонтных работ;

• Оперативная гибкость электрической схемы;

• Экономическая целесообразность.

Трансформаторы приняты двух обмоточные, защита трансформаторов выполняется с помощью выключателей. «Мостик» расположен со стороны трансформатора. Схема с выключателем в перемычке обеспечивает при повреждении на линии и отключении одного трансформатора возможность подключить его ко второй линии. Выключатель в перемычке в нормальном режиме работы подстанции должен быть включен, чтобы при коротком замыкании (далее К.З.), была возможность быстрого отключения поврежденного участка схемы и восстановления с помощью автоматического ввода резерва (далее АВР) питания потребителей подстанции. Ремонтная перемычка из разъединителей позволяет вводить в ремонт выключатель, без нарушения режима питания.

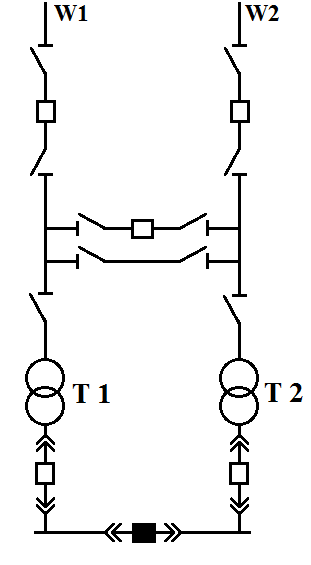

Рисунок 2

На рисунке 2 изображена главная схема проектируемой подстанции.

1.5 Контрольно-измерительные приборы на подстанции

Измерительные приборы устанавливаются на понижающих трансформаторах и трансформаторах собственных нужд, синхронных компенсаторах, сборных шинах, линиях, дугогасительных реакторах, секционных, шиносоединительных и обходных выключателях.

Контроль за режимом работы основного и вспомогательного оборудования на подстанциях осуществляется с помощью контрольно-измерительных приборов. Место и объем контроля установки контрольно-измерительной аппаратуры зависит от характера объекта и структуры его управления, количество присоединяемых приборов зависит от особенностей режима работы и способа присоединения.

На проектируемой подстанции применяют следующие измерительные приборы, они представлены в таблице №1: амперметр, вольтметр, ваттметр, варметр, счетчики активной и реактивной энергии.

Таблица №1 контрольно-измерительные приборы на подстанции

№	Цепь	Место установки	Перечень приборов	Тип	Класс точности	Потребляемая мощность, ВА
1	Понижающего двухобмоточного трансформатора	НН	Амперметр	PA194I-2K1	0,5	4
			Ваттметр	PS194P-2K1	0,5	4
			Счетчик активной и реактивной энергии	Меркурий 230 АRT	0,5	1
2	Сборные шины 6кВ	На каждой секции или системе шин	Вольтметр для измерения междуфазного напряжения	PZ194U-2S1T	0,5	4
			Вольтметр с переключением для измерения трех фазных напряжений	PZ194U-2S4T	0,5	4
3	Секционного выключателя	На каждой секции или системе шин	Амперметр	PA194I-2K1	0,5	4
4	Линии 6 кВ	На каждой секции или системе шин	Амперметр	PA194I-2K1	0,5	4
			Счетчики активной и реактивной энергии	Меркурий 230 АRT	0,5	1
5	Трансформатора собственных нужд	НН	Расчетный счетчик активной энергии	Меркурий 230 АRT	0,5	1
			Амперметр	Амперметр PA194I-2K1	0,5	4
6	Дугогасительного реактора	-	Регистрирующий амперметр	Н-344	0,5	10
