3.11.Расчет объемов горно-капитальных работ.

Принимаем схему проведения траншей сплошным тупиковым забоем мехлопатой ЭО-2503 с нижней погрузкой в автосамосвал МАЗ-5516-030.

Ширина капитальной траншеи Вкт, м, определяется по формуле:

Вкт= 2А’ + 2К + О1 + О2 + П м,

где А’= 1,35м ,

K – Ширина кювета, К= 1.65 м,

О1, О2 – ширина обочин, О12= 2м,

П = 8 м,

Вкт= 2 · 1,35 + 2 · 1.65 + 2 + 2 + 8 = 18м

i = 0.02 i = 0.02 500

А К О1 П О2 К А

Вк.т.

Сечение капитальной траншеи

Теоретическая длина трасы капитальной траншеи:

м,

где НуI – высота первого уступа, HyI=6.28м

Ip – руководящий уклон трассы, ip=80%0 /1, с.74/,

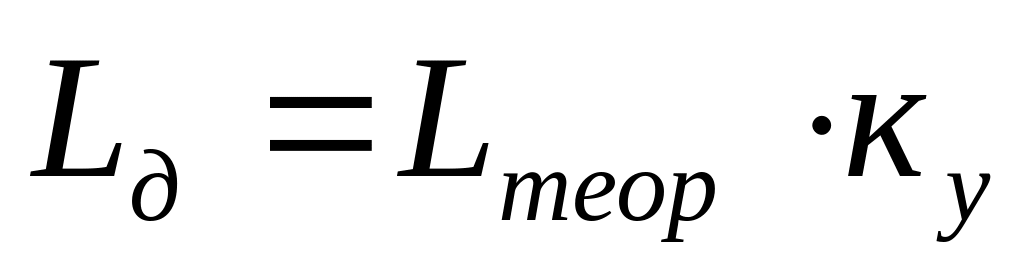

Действительная длина трассы Lд определяется по формуле:

м,

где ку – коэффициент удлинения трассы, ку= 1.1 /1, с.75/,

м.

Разбивка траншеи на местности заключается в установлении положения оси траншеи (трассы траншеи) и бортов в плане. Эта работа осуществляется по проекту, в который входят:

  1. План трассы траншеи с указанием точек примыкания, длины участков, углов поворотов, их тангенсов и радиусов кривых.

  2. Продольный профиль трассы с указанием отметок местности, проектных отметок дна траншеи, а также проектных углов и подъемов.

  3. Поперечное сечение траншеи через определенные расстояния по ее трассе.

Трассу траншеи разделяют в профиле и в плане на отрезки, равные 10м, начало которых обозначают пикетом. Пикеты нумеруют, на каждом из них указывают глубину траншеи, отметки ее поверхности и дна.

Ширина разрезной траншеи Вр.т при нижней погрузке в автомобильный транспорт с кольцевым разворотом.

Вр= 2Ra + 2m, м,

где Ra – радиус разворота до центра автомобиля, Ra= 11м.

m – расстояние от борта автомобиля до нижней кромки траншеи, m=2м,

Вр= 2 х 11 + 2 х 2 = 26м.

Объем отдельной наклонной траншеи:

Vт= , м3,

где - угол наклона борта траншеи, принимаем = 500.

Vт = , м3

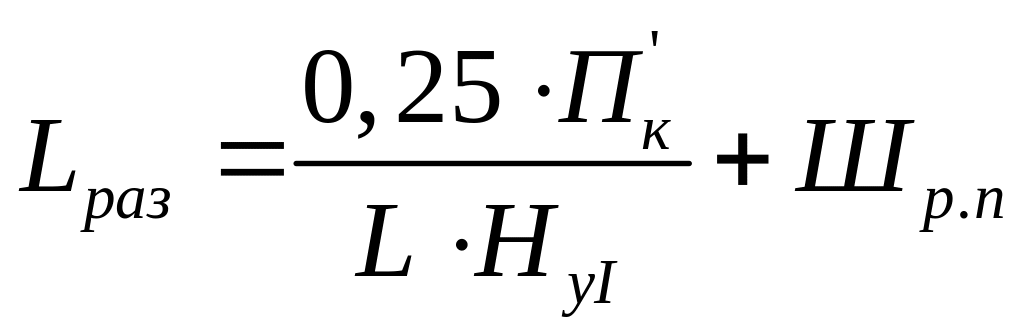

Объем горно-капитальных работ определяется как сумма объемов капитальной и разрезной траншеи и объема по разносу борта карьера на момент сдачи его в эксплуатацию (с обеспечением вскрытых запасов полезного ископаемого на 25% мощности карьера)

м,

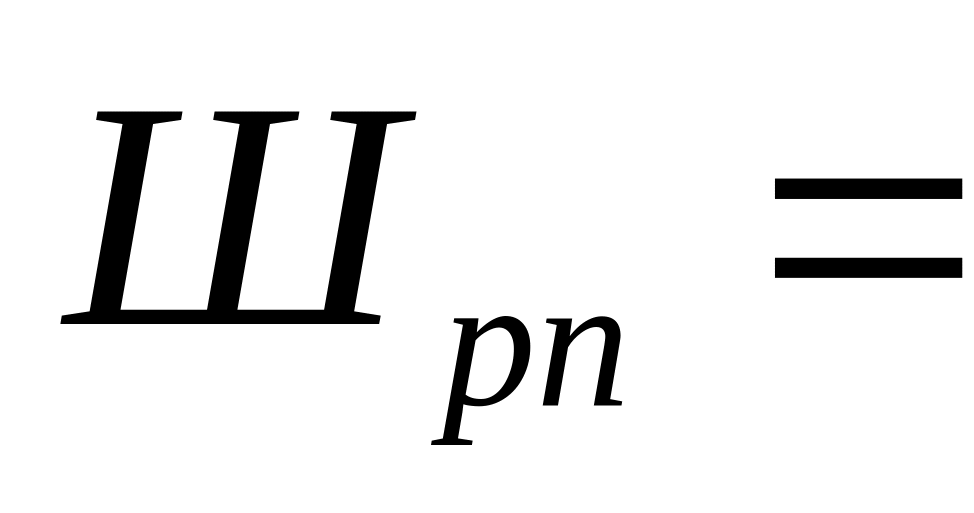

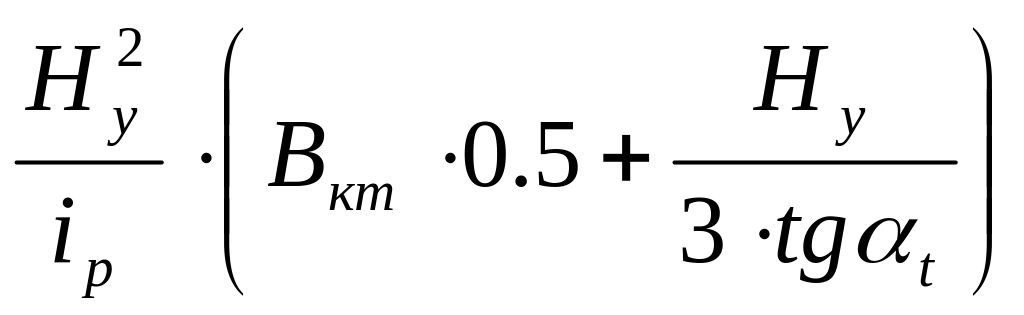

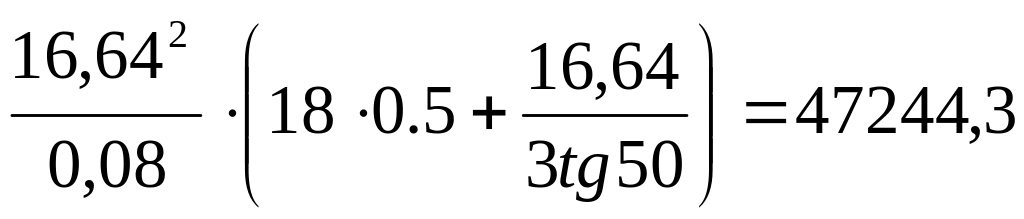

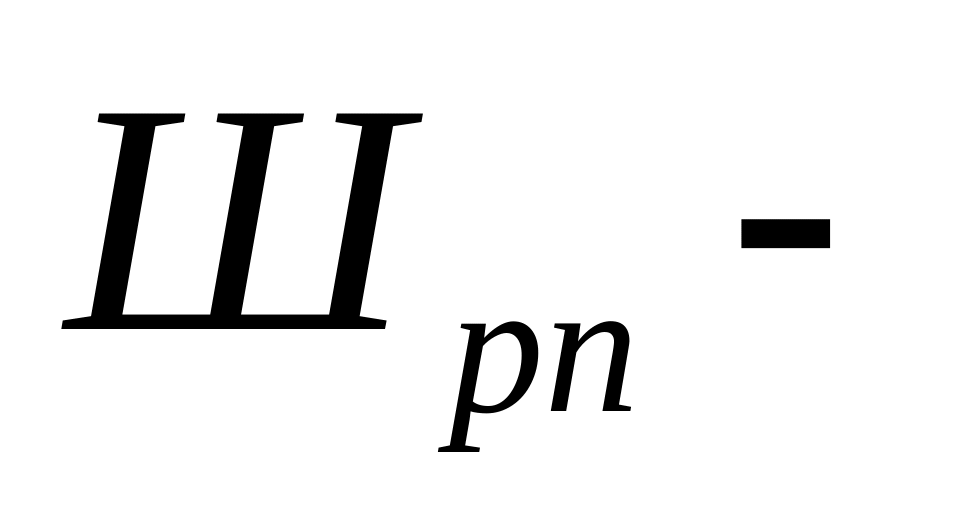

где Lраз – ширина разноса борта разрезной траншеи для обеспечения вскрытых

запасов, м,

П’к – производительность первого уступа по полезному ископаемому,

П’к= 250000м3/год,

L – длина разрезной траншеи, L= 300м,

ширина рабочей площадки Э - 2503, 35м

м.

Объем вскрыши, которую необходимо снять при проведении траншеи:

.

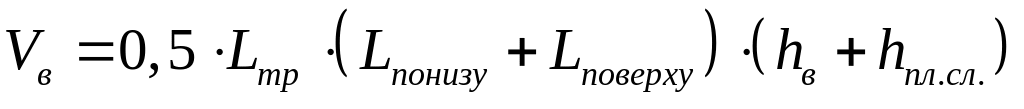

где: м

тогда

Объём плодородного слоя, который необходимо снять при проведении траншеи вычисляется по формуле:

Объём полезного ископаемого, извлечённого при проведении траншеи:

(Смотри разрез капитальной траншеи на 3-ом листе).
