Особенности метода

Для осмысления качественных характеристик изделий, процессов, производства (статистических данных) и наглядного представления тенденции изменения наблюдаемых значений применяют графическое изображение статистического материала, т. е. строя гистограмму распределения.

Гистограмма - один из вариантов столбиковой диаграммы, позволяющий зрительно оценить распределение статистических данных, сгруппированных по частоте попадания в определенный (заранее заданный) интервал.

Порядок построения гистограммы

1. Собрать данные, выявить максимальное и минимальное значения и определить диапазон (размах) гистограммы.

2. Полученный диапазон разделить на интервалы, предварительно определив их число (обычно 5-20 в зависимости от числа показателей) и определить ширину интервала.

3. Все данные распределить по интервалам в порядке возрастания: левая граница первого интервала должна быть меньше наименьшего из имеющихся значений.

4. Подсчитать частоту каждого интервала.

5. Вычислить относительную частоту попадания данных в каждый из интервалов.

6. По полученным данным построить гистограмму - столбчатую диаграмму, высота столбиков которой соответствует частоте или относительной частоте попадания данных в каждый из интервалов:

• наносится горизонтальная ось, выбирается масштаб и откладываются соответствующие интервалы;

• затем строится вертикальная ось, на которой также выбирается масштаб в соответствии с максимальным значением частот.

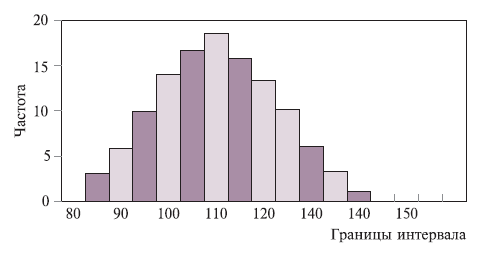

Гистограмма (нормальное распределение)

Дополнительная информация:

1. Структуру вариаций легче увидеть, когда данные представлены графически в виде гистограммы.

2. Прежде чем сделать выводы по результатам анализа гистограмм, убедитесь, что данные представительны для существующих условий процесса.

3. Не делайте выводов, основанных на малых выборках. Чем больше объем выборки, тем больше уверенность в том, что три важных параметра гистограммы - ее центр, ширина и форма - представительны для всего процесса или группы продукции.

4. Для каждой структуры вариаций (типа распределения) существуют свои интерпретации.

5. Интерпретация гистограммы - это всего лишь теория, которая должна быть подтверждена дополнительным анализом и прямыми наблюдениями за анализируемым процессом.

Достоинства метода

• Наглядность, простота освоения и применения.

• Управление с помощью фактов, а не мнений.

• Позволяет лучше понять вариабельность, присущую процессу, глубже взглянуть на проблему и облегчить нахождение путей ее решения.

Недостатки метода

Интерпретация гистограммы, построенная по малым выборкам, не позволяет сделать правильные выводы.

Ожидаемый результат

Собранные данные служат источником информации в процессе анализа с использованием различных статистических методов и выработке мер по улучшению качества процессов.

10. МЕТОД «ДИАГРАММА РАЗБРОСА»?

Другие названия метода: "Диаграмма рассеяния", "Поле корреляции".

Назначение метода

Применяется в производстве и на различных стадиях жизненного цикла продукции для выяснения зависимости между показателями качества и основными факторами производства. Метод "Диаграмма разброса" - один из инструментов статистического контроля качества.

Японский союз ученых и инженеров в 1979 г. включил диаграмму разброса в состав семи методов контроля качества.

Цель метода

Выяснение существования зависимости и выявление характера связи между двумя различными параметрами процесса.

Суть метода

Диаграмма разброса - инструмент, позволяющий определить вид и тесноту связи между парами соответствующих переменных. Эти две переменные могут относиться к:

• характеристике качества и влияющему на нее фактору;

• двум различным характеристикам качества;

• двум факторам, влияющим на одну характеристику качества.

При наличии корреляционной зависимости между двумя факторами значительно облегчается контроль процесса с технологической, временной и экономической точек зрения.

Диаграмма разброса в процессе контроля качества используется также для выявления причинно-следственных связей показателей качества и влияющих факторов.

План действий

Для выяснения влияния одной переменной на другую следует собрать необходимые данные и внести их в листок регистрации.

По полученным данным построить диаграмму разброса и провести анализ диаграммы. Иногда желательно получить количественную оценку тесноты или силы связи между случайными величинами.

Особенности метода

Диаграмма разброса - это точечная диаграмма в виде графика, получаемого путем нанесения в определенном масштабе экспериментальных, полученных в результате наблюдений точек. Координаты точек на графике соответствуют значениям рассматриваемой величины и влияющего на него фактора. Расположение точек показывает наличие и характер связи между двумя переменными (например, скорость и расход бензина, или выработанные часы и выход продукции).

По полученным экспериментальным точкам могут быть определены и числовые характеристики связи между рассматриваемыми случайными величинами: коэффициент корреляции и коэффициенты регрессии.

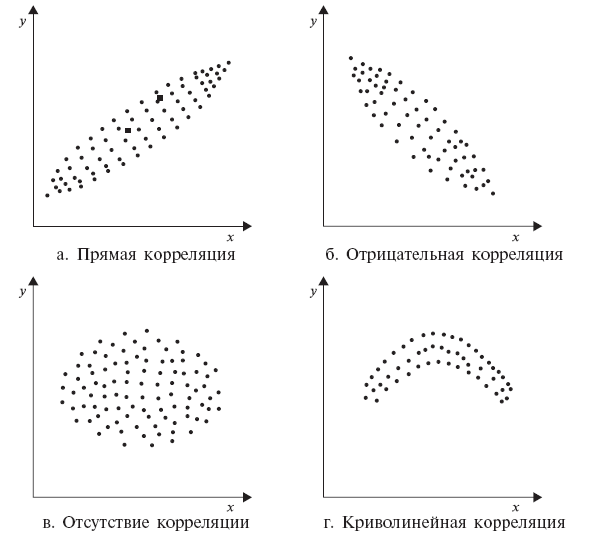

Д иаграммы разброса (рассеяния)
