ФЕДЕРАЛЬНОЕ АГЕНСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
федеральное государственное бюджетное образовательное
у
«ОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПУТЕЙ СООБЩЕНИЯ»
(ОмГУПС (ОмИИТ))
Кафедра «Электроснабжение железнодорожного транспорта»
Зависимость электрической прочности воздушного промежутка от формы электродов разрядника
Отчет по лабораторной работе № 4
по дисциплине «Электротехнические материалы и техника высоких напряжений»
Выполнил:
студент гр. 41Е
Хафизов Э.Р.
Проверил:
доцент кафедры ЭЖТ
И.В. Тарабин
Омск 2012
Цель работы: изучение особенностей электрического разряда в воздушном промежутке в зависимости от формы электродов разрядника, сравнение опытных данных электрической прочности воздушных промежутков с расчетными.
1 Краткие теоретические сведения
Электрическая прочность воздушного промежутка зависит от расстояния между электродами, атмосферного давления и температуры, на характер этой зависимости влияют форма и размеры электродов.
Схема лабораторной установки для исследования зависимости электрической прочности воздушного промежутка от формы электрода приведена на рисунке 1, где ИП– испытуемые воздушные промежутки, подключаемые поочередно (1– «игла – игла», 2 – «игла – плоскость», 3 – «плоскость – плоскость», 4 – «шар – шар»), расстояние в промежутке может изменяться по условию опыта.

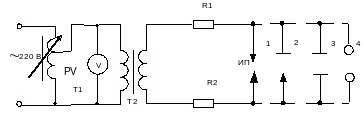

Рисунок 1 – Схема лабораторной установки для исследования зависимости
электрической прочности воздушного промежутка от формы электрода
Пробивное напряжение воздушного промежутка определяется по показаниям вольтметра, включенного в первичную обмотку повышающего трансформатора, с последующим пересчетом полученного значения через коэффициент трансформации, вычисленного в первой лабораторной работе:
.
(1)
При проведении опытов напряжение следует увеличивать от нуля до пробивного значения со скоростью 1 кВ/c, так как при большей скорости показания вольтметра U1 будут занижены вследствие инерционности стрелки вольтметра за счет влияния переходных процессов. Относительная плотность воздуха при изменении температуры и влажности определяется по формуле:
.
(2)
R – радиус шаров, см;
P – барометрическое давление, мм рт. ст.;
t – температура окружающей среды, оС.
При атмосферных условиях (Р = 730 мм рт. ст.; t = 23оС) относительная плотность воздуха равна 0,95.
2 Экспериментальная и расчётная часть
В ходе выполнении лабораторной работы при напряжении промышленной частоты необходимо получить экспериментальным и расчетным путем зависимость пробивных напряжения и напряженности электрического поля воздушного промежутка от расстояния между электродами.
При проведении всех опытов необходимо изменять размер разрядного промежутка в пределах от 1 до 5 см через 1 см.
1) Опыт с электродами «игла – игла». Результаты измерений и расчетов занесены в таблицу 1.
Таблица 1 – Результаты проведения опыта с электродами «игла – игла»
Размер разрядного промежутка, см |
Напряжение U1, В |
Экспериментальное значение |
Расчетное значение |
|||||||
измерение |
кВ |
кВ |
кВ/см |
кВ |
кВ/см |
|||||
1-е |
2-е |
3-е |
ср. |
|||||||
1 2 3 4 5
|
19 41 65 80 93
|
19 45 65 80 93
|
19 43 65 80 94
|
19 43 65 80 93,3
|
7,9 18 27,3 33,6 39,1
|
8,3 18,9 28,7 35,3 41,1 |
8,3 9,4 9,5 8,8 8,2 |
13,9 18,4 22,9 27,4 31,9
|
7,9 9 9,1 8,4 7,8 |
В таблицах 1 – 4 для всех типов электродов используются следующие обозначения параметров:
– пробивное
напряжение с учетом атмосферного
давления и температуры,
=
;
–
напряженность, по
данным опыта
.
Пробивные напряженность и напряжение для электродов «игла – игла» определяются по формулам:
;
(3)
.
(4)
Пример расчёта:
Uпр = kU1=420·19=7,9кВ
=
=
кВ/см
2) Опыт с электродами «игла – плоскость». Результаты измерений и расчетов занесены в таблицу 2.
Таблица 2 – Результаты проведения опыта с электродами «игла – плоскость»
Размер разрядного промежутка, см |
Напряжение U1, В
|
Экспериментальное значение |
Расчетное значение |
|||||||
измерение |
, кВ |
, кВ |
, кВ/см |
кВ |
кВ/см |
|||||
1-е |
2-е |
3-е |
ср. |
|||||||
1 2 3 4 5
|
29 45 59 72 85
|
29 45 60 70 85
|
29 46 60 72 85
|
29 46,3 59,6 71,3 85 |
12,1 19,4 25 29,9 35,7 |
12,7 20,4 26,3 31,4 37,5 |
12,7 10,2 8,7 7,8 7,5 |
13,9 18,4 22,9 27,4 31,9
|
12,1 9,7 8,3 7,4 7,1 |
Пробивные напряженность и напряжение для электродов «игла –плоскость» определяются по формулам (3), (4).
Пример расчёта:
Uпр = kU1=420·29=12,1кВ
=
=
кВ/см
3) Опыт с электродами «плоскость – плоскость». Результаты измерений и расчетов занесены в таблицу 3.
Таблица 3 – Результаты проведения опыта с электродами «плоскость – плоскость»
Размер разрядного промежутка, см |
Напряжение U1, В |
Экспериментальное значение |
Расчетное значение |
|||||||
измерение |
, кВ |
, кВ |
, кВ/см |
кВ |
кВ/см |
|||||
1-е |
2-е |
3-е |
ср. |
|||||||
1 2 3 4 5
|
41 67 86 105 117 |
41 68 87 105 115
|
40 67,3 86,6 104,6 116 |
40,6 67,3 92,3 105 116
|
17 29,6 36,3 43,9 48,7 |
17,8 29,6 38,2 46,2 51,2 |
17,8 14,8 12,7 11,5 10,2 |
27,9 52 73,4 98,6 121,5 |
17 14,1 12,1 10,9 9,7
|
Пробивные напряжение и напряженность для равномерного электри-ческого поля между электродами «плоскость – плоскость» определяются по формулам:
;
(5)
.
(6)
Пример расчёта:
Uпр = kU1=420·40,6=17кВ
=
=
кВ/см
4) Опыт с электродами «шар – шар». Результаты измерений и расчетов занесены в таблицу 4.
Таблица 4 – Результаты измерений в опыте с электродами «шар – шар»
Размер разрядного промежутка, см |
Коэффициент неравномерности поля f |
Напряжение U1, В |
Экспериментальное значение |
Расчетное значение |
||||||
измерения |
кВ |
кВ |
кВ/см |
кВ |
кВ/см |
|||||
1-е |
2-е |
3-е |
ср. |
|||||||
1 2 3 4 5
|
1,7 2,5 3,3 4,2 5,1 |
50 80 92 105 111 |
51 79 92 105 110 |
50 80 93 105 111
|
50,6 79,6 92,3 105 110,6 |
21,2 33,4 38,8 44,1 46,4 |
22,3 35,1 40,8 46,4 48,8
|
37,9 43,8 44,8 48,7 49,7 |
26,5 36,1 41 42,9 44,2 |
45,1 45,1 45,1 45,1 45,1 |
Пробивная напряженность при симметричном расположении шаров определяется по формуле:
.
(7)
Пробивные напряженность и напряжение для электродов «шар – шар» рассчитываются по уравнениям:
;
(8)
.
(9)
Пример расчёта:
Uпр = kU1=420·50,6=21,2кВ
=
=
Eпр(ш-ш)=27,2·0,95
кВ
см

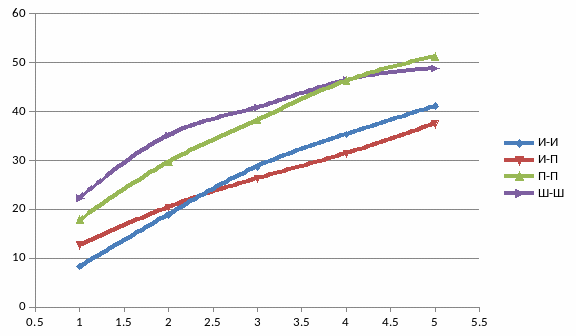

Рисунок 2 – Зависимость пробивного напряжения U’пр от расстояния между электродами Х (опытные значения)
кВ
см

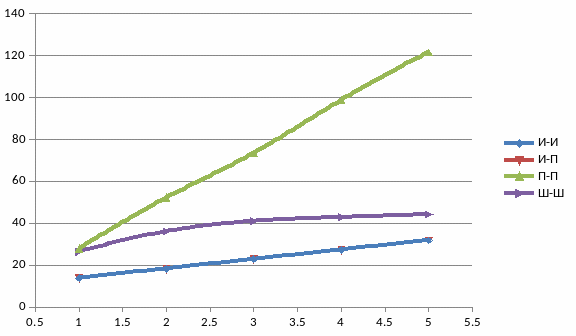

Рисунок 3 – Зависимость пробивного напржения Uпр от расстояния между электродами Х (теоретические значения)
кВ/см
см

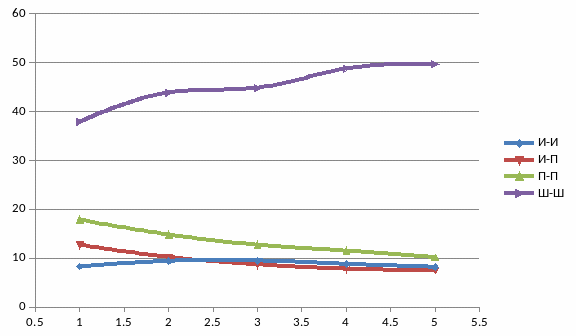

Рисунок 4 – Зависимость напряженности Е’пр от расстояния между электродами Х (опытные значения)

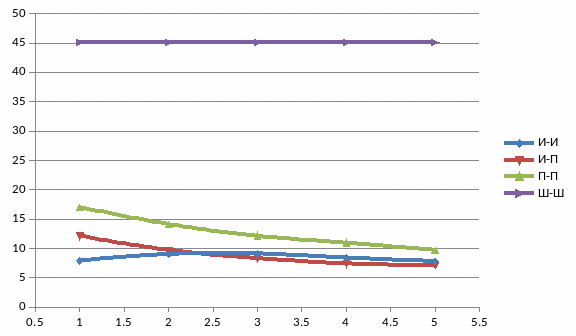

см
кВ/см

Вывод: в ходе выполнения лабораторной работы мы изучили особенности электрического разряда в воздушном промежутке в зависимости от формы электродов разрядника, построили графики зависимости напряжения и напряжённости в зависимости от расстояния между электродами. Для исследования были предложены следующие электроды: «игла – игла» - резконеоднородное поле, «игла – плоскость» - резконеоднородное поле, «плоскость – плоскость» - однородное поле, «шар – шар» - слабонеоднородное поле.
