1. Технологическая карта.

1.1. Область применения технологической карты

Технологическая карта разработана на кладочно-монтажный процесс жилого дома. Краткая характеристика здания:

а) Размер здания в плане (в осях) - 19,48 м х 17,4 м.

б) Количество этажей - 4.

в) Высота этажа - 2,8 м.

г) Несущие стены - продольные.

д) Здание возводится с помощью башенного крана КБ-100.3

е) Способ ведения работ - ярус-захватка.

1.2. Подсчёт объемов работ.

а) Основные работы (работы по каменной кладке):

б) Вспомогательные работы:

1)Подача кирпича:

К_общ. = k*V_общ.кл. = 0,4*639,665=255,866 тыс./шт

k - норма расхода кирпича на 1 м³ кладки (k=0,4)

V_общ.кл. - общий объём кладки

2)Подача раствора:

V_р-ра= U *V_общ.кл. = 0,24*639,665=153,52 м³

U - норма расхода раствора на 1 м³ кладки (U=0,24 м³/1 м³_кладки)

3) Устройство теплоизоляции:

S_утеп. = S_{кл.нар.стен}= (66,69+37,766+30,128+36,797+12,764+15,938+40,322)+

+3*(45,831+26,353+16,478+25,203+7,69+10,864+28,728)=723,846

4) Укладка перемычек:

V_раб. = N_пр. = 96

5) Установка подмостей:

V_раб. = V_общ.кл./10м³ =639,665/10=63,967 м³

6) Установка оконных блоков:

F_ок.бл.=F₁+F₂+F₃+F₄+F₅+F₆=3,062+53,961+12,088 +6,832+20,323+3,328=

=99,594 м²

F₁= (a₁*b₁)*n₁ =(0,87*1,76)*3=3,062 м²

F₂= (a₂*b₂)*n₂ =(1,32*1,46)*28=53,961м²

F₃= (a₃*b₃)*n₃ =(2,07*1,46)*4=12,088 м²

F₄= (a₄*b₄)*n₄ =(1,17*1,46)*4=6,832 м²

F₅= (a₅*b₅)*n₅ =(0,87*1,46)*16=20,323 м²

F₆= (a₆*b₆)*n₆ =(0,57*1,46)*4=3,328 м²

a - ширина оконного блока

h - высота оконного блока

n - количество оконных блоков

7) Монтаж плит перекрытия:

V_п.пер. = N_п.пер. = 116 шт

8) Монтаж плит покрытия:

V_п.покр. = N_п.покр. = 31 шт

9) Заливка швов плит перекрытий и покрытий цементным раствором:

L_швов =L₁+L₂+L₃+L₄+L₅=150+211,2+150+312+243=1066,2м шва

L₁= (a₁+b₁)*n₁= (4,2+1,8)*25=150

L₂= (a₂+b₂)*n₂= (4,8+1,8)*32=211,2

L₃= (a₃+b₃)*n₃=(6,3+1,2)*20=150

L₄= (a₄+b₄)*n₄=(6,3+1,5)*40=312

L₅= (a₅+b₅)*n₅=(6,3+1,8)*30=243

a - длина плиты

b - ширина плиты

n - количество плит

10)Монтаж лестничных маршей и площадок:

V_р =N_л.мар.+N_л.пл.=7+8=15 шт

11) Монтаж плит балконов:

V_p=N_пл.б.=16

12) Выгрузка кирпича:

N_пак.=K_общ./0.65= 255,866/0,65=393,64

13) Разгрузка сборных ж\б изделий:

V_р =N_{общ. сб. ж/б из.}= N_п.пер. +N_п.покр.+ N_л.мар.+N_л.пл.+ N_пл.б.=145+7+8+16=176

1.3. Выбор методов производства работ. Подбор монтажного крана.

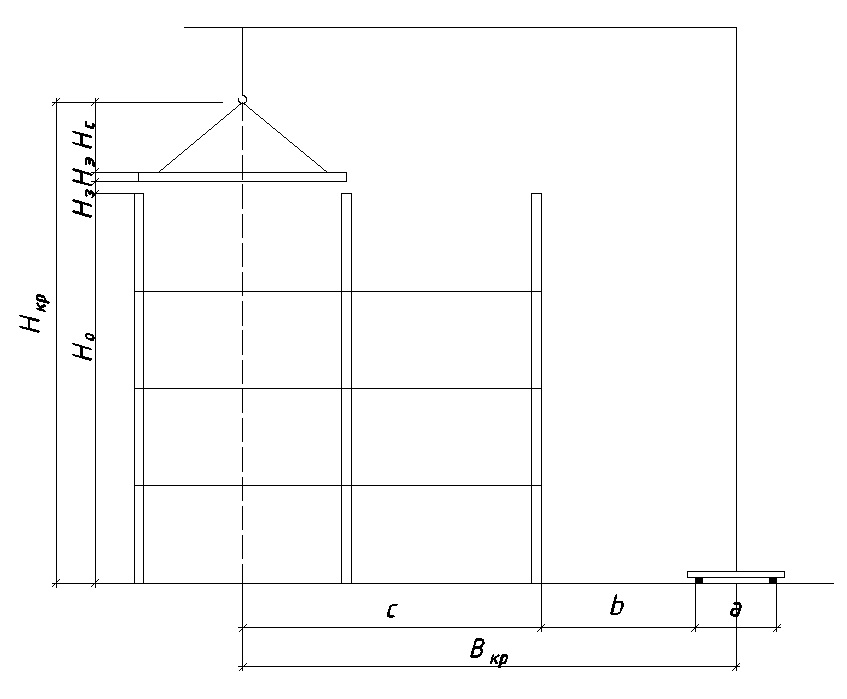

1) Расчёт технических параметров крана:

а)Грузоподъёмность

Q_кр=m_э+m_с= 3,5+0,5=4 т

m_э - масса элемента.

m_с - масса стропов.

б)H_кр=H_о+H_з+H_э+H_с= 11,2+0,5+0,22+2=13,92м

H_о - превышение опоры монтируемого элемента над уровнем стоянки крана.

H_з - запас по высоте.

H_э - высота (толщина) элементов.

H_с - высота стропов в рабочем положении.

в)B_кр= 4/2+2+17,02=21,02 м

a - база крана (a=4м).

b - расстояние от кранового рельса до наиболее выступающей части здания (b=2м)

c - расстояние от наиболее выступающей части со стороны крана до центра тяжести монтируемого элемента.

Принимаем башенный кран КБ-100.3 с грузоподъёмностью 4-8 тонн, вылетом стрелы 12,5-25 метров и высотой подъёма 33-48 метр.
