Технологические расчеты

Расчет технологической точности пленочных элементов микросхем.

В основу расчета точности положены функциональные связи выходных параметров пассивных тонкопленочных элементов с электрофизическими параметрами пленок и геометрическими размерами.

R=R_

Расчет резисторов

№	R , Ом	R, Ом	L, мм	B, мм	Среднестатистические параметры
					R, Ом	3R, Ом	Lср, мм	3Lср, мм	Bср, мм	3Bср, мм
R1	1315 10	150075	1,5	1,7	1500	26	1,5	0,008	1,7	0,01
R4	7500 10	150075	4,9	0,7	1500	52	4,9	0,007	0,7	0,009
R15	1711 10	150075	1,5	1,4	1500	26	1,5	0,008	1,4	0,01

Для R1:

(R_)ту = 75 Ом

(L)ту = 0,005 мм

(В)ту = 0,005 мм

Для R4:

(R_)ту = 75 Ом

(L)ту = 0,005 мм

(В)ту = 0,005 мм

Для R15:

(R_)ту = 75 Ом

(L)ту = 0,005 мм

(В)ту = 0,005 мм

1)Определим коэффициент рассеяния:

, i = R_, L, B

Для R1:

KR_=26/75=0,35

KL=0,008/0,005=1,6

KB=0,01/0,005=2

Для R4:

KR_=52/75=0,69

KL=0,007/0,005=1,4

KB=0,009/0,005=1,8

Для R15:

KR_=26/75=0,35

KL=0,008/0,005=1,6

KB=0,01/0,005=2

2)Определим случайные относительные погрешности выходного параметра:

R_ = 5%

Для R1:

L=0,005*100/1,5=0,33

B=0,005*100/1,7=0,29

Для R4:

L=0,005*100/4,9=0,1

B=0,005*100/0,7=0,71

Для R15:

L=0,005*100/1,5=0,33

B=0,005*100/1,4=0,36

Так как допуск в нашем случае равен ±10%, а выходные параметры R1, R4, R15 не превышают этот показатель, отсюда следует что, процент выхода годных будет равен 100%.

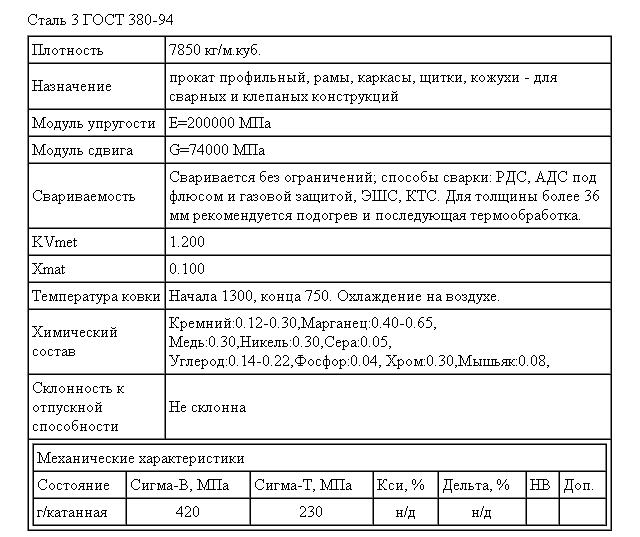

Характеристика детали технологического приспособления

Сталь (польск. stal, от нем. Stahl) — деформируемый (ковкий) сплав железа с углеродом (и другими элементами), характеризующийся эвтектоидным превращением. Содержание углерода в стали не более 2,14 %, но не менее 0,022 %. Углерод придаёт сплавам железа прочность и твёрдость, снижая пластичность и вязкость.

Учитывая, что в сталь могут быть добавлены легирующие элементы, сталью называется содержащий не менее 45 % железа сплав железа с углеродом и легирующими элементами (легированная, высоколегированная сталь).

Сталь — важнейший конструкционный материал для машиностроения, транспорта, строительства и прочих отраслей народного хозяйства.

Стали с высокими упругими свойствами находят широкое применение в машино- и приборостроении. В машиностроении их используют для изготовления рессор, амортизаторов, силовых пружин различного назначения, в приборостроении — для многочисленных упругих элементов: мембран, пружин, пластин реле, сильфонов, растяжек, подвесок.
