Курсовой проект
на тему:
«Разработка регулирующего органа регулятора-стабилизатора сетевого напряжения»
Выполнила: ст.гр.930
Попов Р.О.
Проверил: Уваев А.И.
Рязань 2012
Содержание
Введение……………..…………………………………………………………3
Исходные данные………….……………………………………………….….4
Теоретические сведения………………………………………………………5
3.1. Принцип регулирования сетевого напряжения…………………………5
3.2. РО для трехфазного РС…………………………………………………...7
Расчет РО по заданным исходным данным………………………………….8
Оценка габаритных напряжений, токов и мощностей
обмоток …………………………………………………………........8
Выбор провода и сечения магнитопровода ……………………...11
Расчет чисел витков обмотки …………………………………......13
Выбор длины обмотки …………………………………………….15
Расчет параметров обмоток
и
……………………………..16
Расчет параметров обмоток и ………………………...18
Расчет магнитопровода и характеристик РО ……………………20
Выбор типа и марки ключей ……………………………………...21
5. Библиографический список ………………………………………………....22
Введение
Одной из задач комплексных испытаний радиоэлектронной аппаратуры является проверка ее работоспособности при колебаниях напряжений сети в диапазоне (Uc min, Uc max).

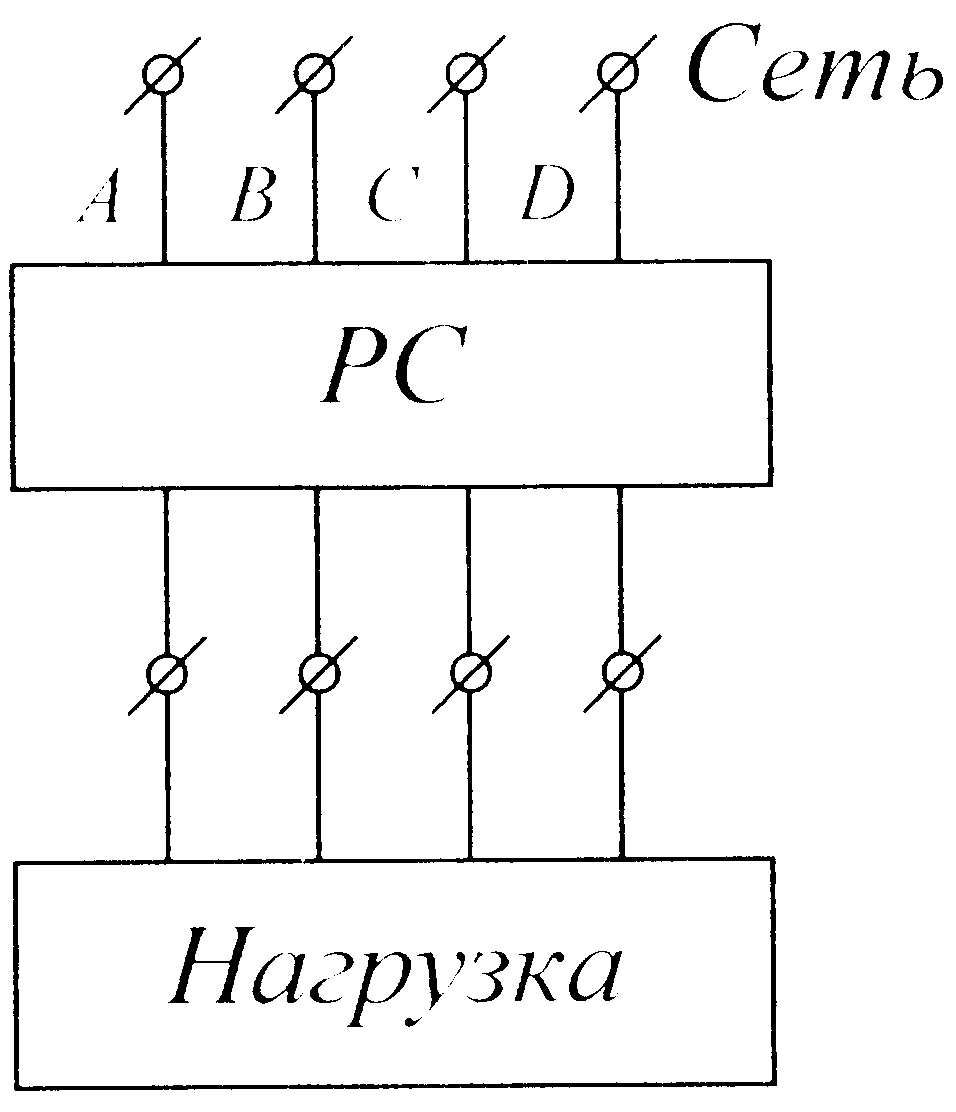

Для моделирования изменения напряжений сети используются регуляторы-стабилизаторы (PC) сетевого напряжения. Они позволяют получать на сетевых зажимах аппаратуры (нагрузки) требуемый закон измерения напряжений сети.
В свою очередь, PC потребляет энергию из сети, напряжения в которой могут случайным образом изменяться в диапазоне:
Регуляторы-стабилизаторы строят по компенсационным схемам, реализуя регулирование по отклонению, а в отдельных случаях - комбинированное регулирование. Сравнивая PC сетевого напряжения со стабилизаторами, можно отметить, что PC - это широко диапазонные стабилизаторы, у которых в процессе работы перестраиваются значения стабилизируемых напряжений по сигналам с пульта управления или от ЭВМ, управляющей процессом комплексных испытаний аппаратуры. При одинаковой типовой мощности на выходе габариты, вес PC тем больше, чем шире диапазон стабилизируемых уровней.
Одним из важнейших элементов PC является регулирующий орган (РО). Принцип действия и схема РО определяют верхние значения показателей качества PC. Другие элементы схемы PC могут позволить добиться этих значений практически, если они правильно выполняют свои функции. Но даже идеальное выполнение этих функций не дает возможности улучшения показателей качества, заложенных в схеме РО.[1]
Задание на расчет. Исходные данные
Используя исходные данные, выбрать принцип регулирования сетевого напряжения. Составить принципиальную схему РО и пояснить принцип ее действия.
Определить число витков в каждой из обмоток. Выбрать тип и марку провода для намотки. Определить длину провода.
Выбрать материал, определить геометрические размеры и вес магнитпровода. При использовании магнитопровода, шихтованного из пластин, указать схему шихтовки, размеры и их число для каждого типа пластин.
Определить вес проводников для каждой из обмоток РО и мощность потерь на активном сопротивлении обмоток в характерном режиме.
Определить общий и удельный вес активных материалов РО, расчетный КПД.
Исследовать возможности уменьшения веса РО за счет вариации геометрических размеров магнитопровода и номиналов проводников.
Если по принципу действия РО должен оснащаться фильтром, то определить схему, параметры, вес и потери мощности в фильтре. Определить длительность переходных процессов в фильтре. Скорректировать значения
, и веса РО с учетом фильтра.
Сравнить полученные значения параметров РО и сделать выводы о его пригодности для построения РС, удовлетворяющего исходным данным.
Выбрать тип и марку полупроводниковых устройств, подходящих для реализации ключей в РО, по справочным данным и условиям работы.
Привести схему РО с выбранным типом ключей.
Сделать вывод об эффективности разработанного РО.
