5.Весовые и обьемные характеристики судна и перемещений

Весовые характеристики – весовое водоизмещение (вес вытесненной судном воды, равный весу всего судна - объем подводной части Х удельный вес воды), дедвейт (разность между весовым водоизмещением судна в полном грузу и порожнем), чистая грузоподъемность судна (максимальное количество груза, которое судно может взять /без топлива, воды и снабжения/), грузовая марка (состоит из шкалы осадок и соответствующих ей шкал водоизмещения, полной грузоподъемности, высоты надводного борта и числа тонн на 1 см осадки, рассчитанных для морской и пресной воды.

Объемные характеристики – грузовместимость судна (объем всех грузовых помещений судна); вместимость бункеров, цистерн для топлива, масла и воды; план вместимости судна (чертеж судна в разрезе по диаметральной плоскости); регистровая вместимость судна (валовая – помещения под верхней палубой и постоянных крытых надстроек и рубок над ней, чистая-условный объем помещения судна, которые служат для перевозки грузов).Регистровый тоннаж используется для начисления сборов в портах. Регистровая тонна-2,83м3 , в наших портах используется кубический модуль LхBхH.

6. Масштаб Бонжана

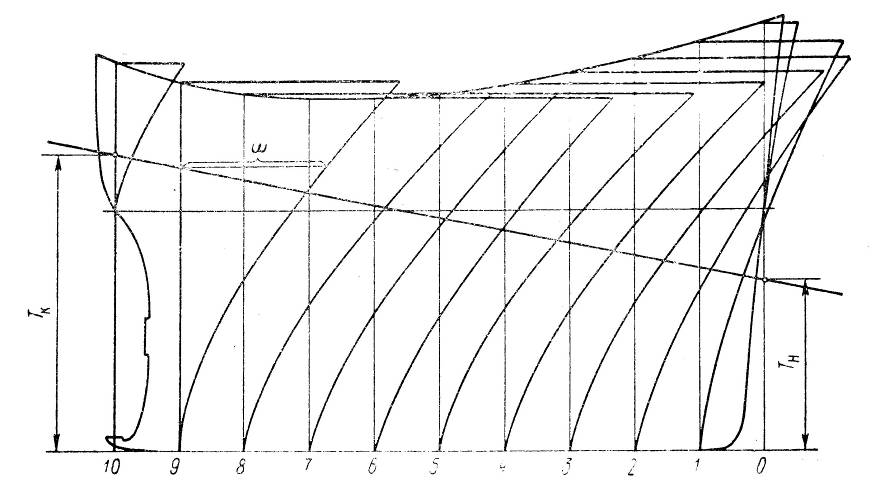

М асштаб Бонжана представляет собой диаграмму, на которой изображены кривые зависимости погруженных площадей шпангоутов от осадки. Онпозволяет вычислить водоизмещение и координаты ЦВ при посадке судна с любым дифферентом. Масштаб Бонжана представляет собой совокупность кривых, каждая из которых определяет погруженную площадь шпангоута в зависимости от его углубления и строится от следа соответствующего шпангоута на диаметральной плоскости судна. Чтобы использовать масштаб Бонжана, прежде всего, наносим на него ватерлинию судна. После нанесения ватерлинии в точках ее пересечения со следами шпангоутов снимаем с кривых значения погруженных площадей шпангоутов и вычисляем водоизмещение и абсциссу центра величины.

С помощью масштаба Бонжана строим строевую по шпангоутам, которая используется в расчетах общей продольной прочности судна, также при разработке теоретического чертежа. Строевая по шпангоутам представляет собой кривую, ординаты которой в некотором выбранном масштабе равны погруженным по заданную ватерлинию WL площадям шпангоутов, отложенным вдоль следов шпангоутов на диаметральной плоскости судна. Таким образом, эта кривая характеризует закон распределения погруженных площадей шпангоутов по длине судна.

7.Грузовая шкала и пользование ей.

Ответ кривая водоизмещения и грузовой размер дают возможность определить водоизмещение судна при данной его осадке или, наоборот, осадку судна при заданном водоизмещении без выполнения расчетов. С помощью этих кривых можно определить изменение осадки судна при приеме или снятии грузов и т.п .Часто для этой же цели пользуются грузовой шкалой, которая состоит из шкал осадок судна, водоизмещения, дедвейта, числа тонн на 1 см осадки, шкалы момента, дифференцирующего на 1 см и т.д.

Грузовая шкала состоит из двух частей: левая часть показывает изменение характеристик плавучести при изменении осадки судна в пресной воде, а правая - при изменении осадки в морской воде. Грузовая шкала входит в состав основной документации, которой снабжаются все суда, введенные в эксплуатацию после постройки или капитального ремонта.
