Оросительные трубчатые теплообменники

Применяются в качестве холодильников для жидкости и газов.

1

2

3

4

1- желоб для подачи воды;

2 – калач;

3 – труба;

4 - поддон

Достоинства	Недостатки
простота изготовления, легкость монтажа, очистки и эксплуатации.	громоздкость, низкий коэффициент теплопередачи, чувствительность к изменению t°C окружающей среды.

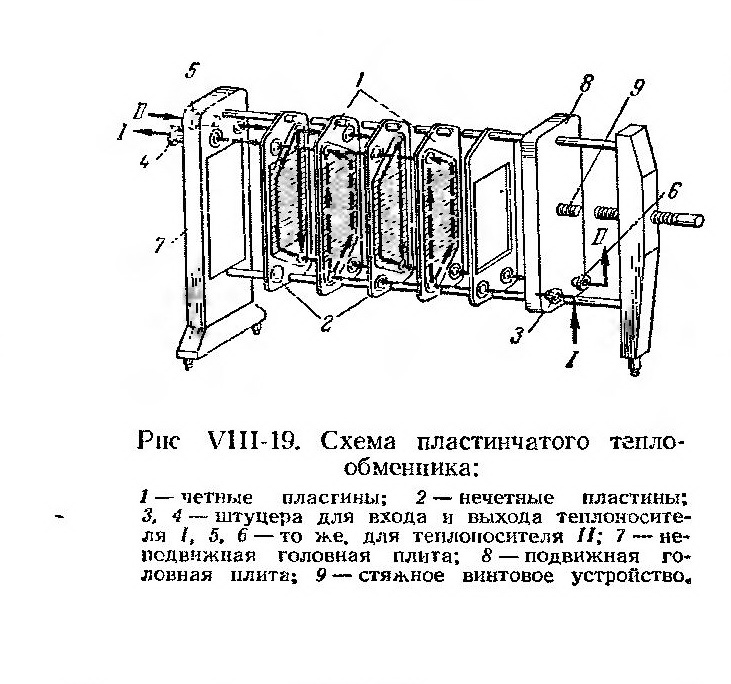

Пластинчатые теплообменники

О собенность в том, что поверхность нагрева, состоит из гафрированных пластин.

Достоинства	Недостаток
благодаря малому расстоянию между пластинами, достигается высокая скорость движения теплоносителей и высокий коэффициент теплопередач.	диапазон теплопередач и сред ограничен термической и химической стойкостью материалов.

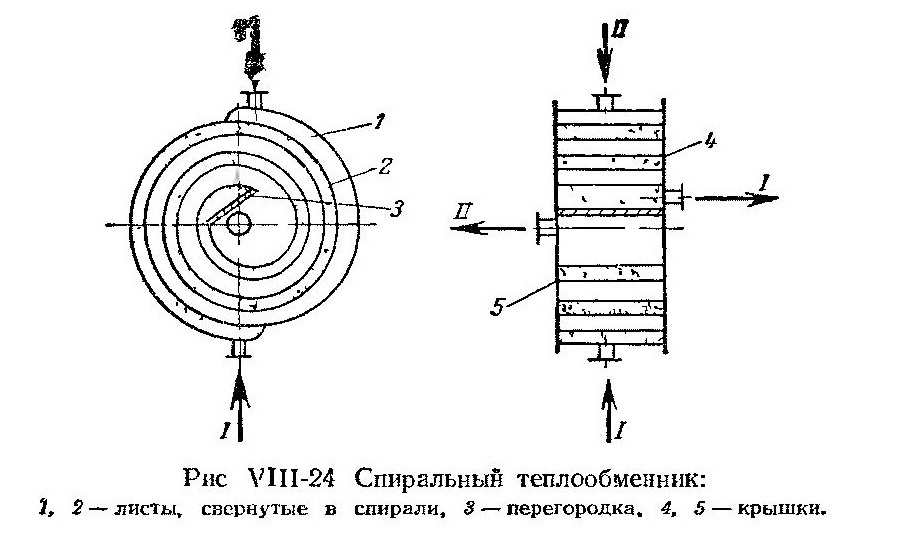

Спиральные теплообменники

Достоинства	Недостатки
компактные, обеспечивают возможность движения жидкости с высокими скоростями и создания чистого противотока, что даёт максимально достижимую среднюю разность температур и высокие коэффициенты теплопередачи	сложен в изготовлении

Конденсаторы смешения

Теплообменники смешения применяют в тех производствах, в которых нет

необходимости получать чистые конденсаты и продукты нагрева для их последующего использования, они достаточно просты и относительно дешевы.

1)Полочный барометрический конденсатор работает при противоточном движении охлаждающей воды и пара.

В цилиндрический корпус 1 с сегментными полками 2 снизу через штуцер 6 поступает пар. Вода подается через штуцер 7и перетекает по пол­кам, имеющим невысокие борта. При соприкосновении с водой пар конденсируется.

Смесь конденсата и воды сливается самотеком через штуцер 3 _ барометрическую трубу 4 и далее — в барометрический ящик 5.

Неконденсируемых газов отсасывания через штуцер 8.

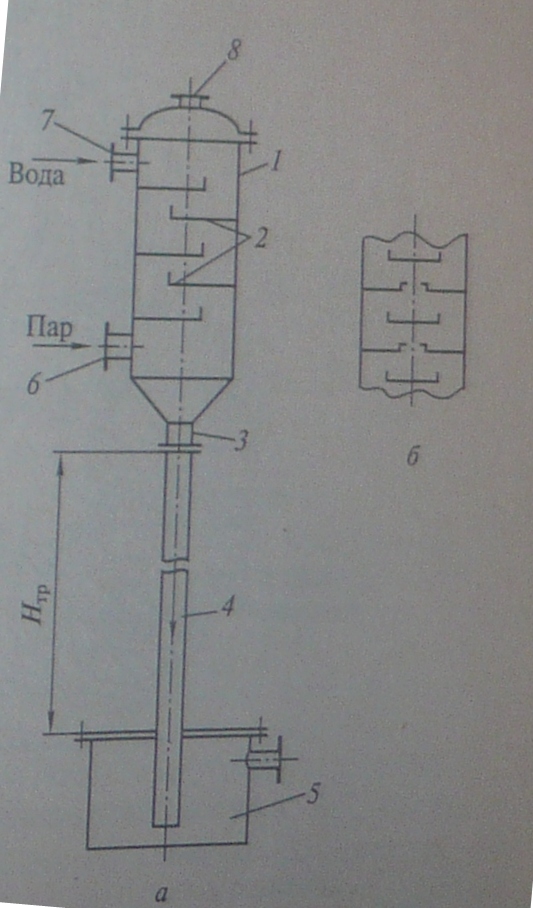

Схема барометрического противоточного конденсатора:

а)с сегментными полками;

б) с кольцевыми полками;

1 — корпус; 2 — сегментная полка; 3,6,7,8-штуцеры; 4 — барометрическая труба; 5 — барометрический ящик

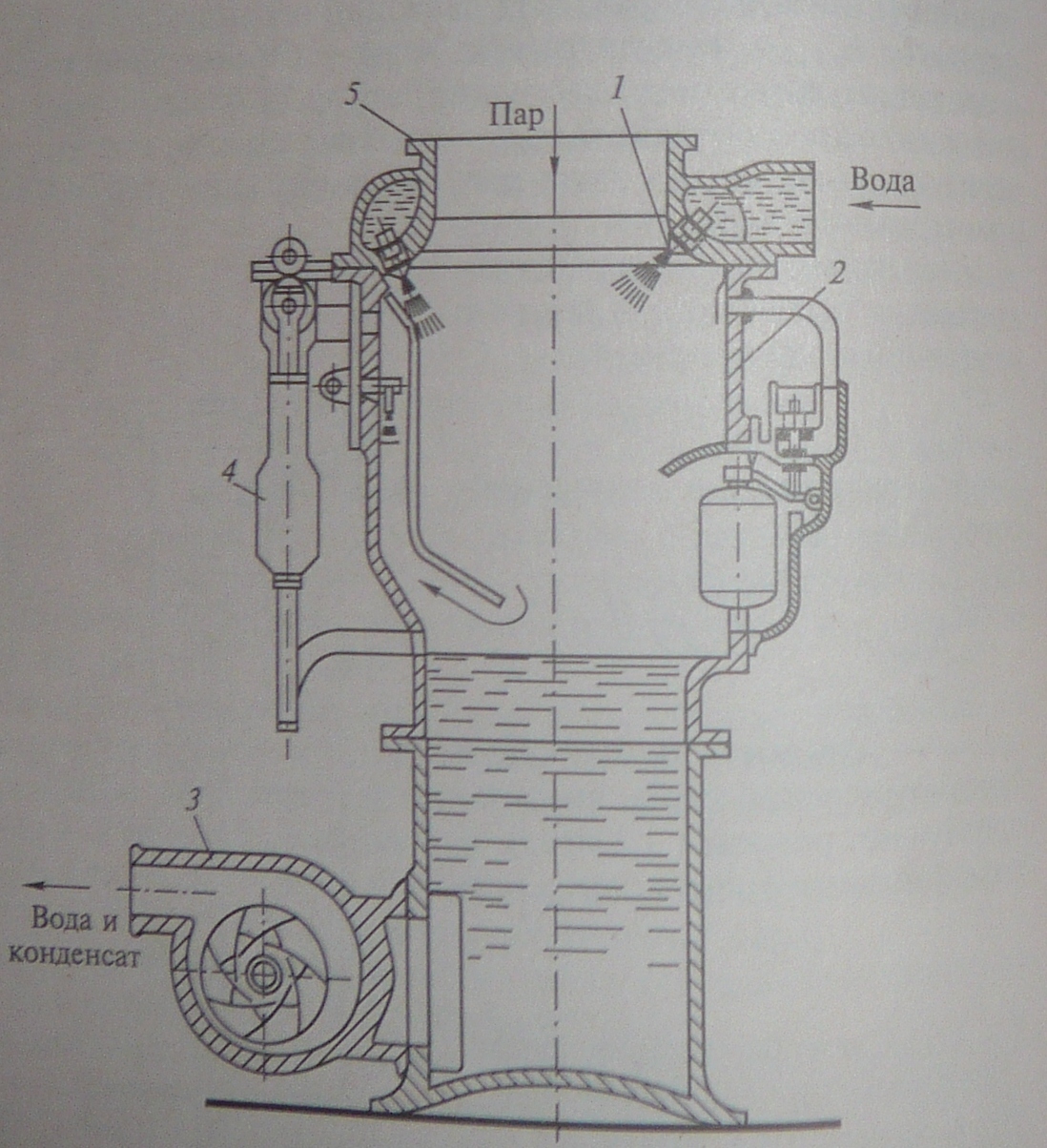

2)Прямоточные конденсаторы применяются в установках с умеренной производительностью. Вода засасывается в аппарат под действием созданного в нем разрежения и впрыскивается в корпус 2 через сопло 1. Пары поступают в конденсатор сверху через патрубок 5. Охлаждающая вода и конденсат удаляются центробежным насосом 3, а воздух отсасывается воздушным насосом 4.

Достоинства	Недостатки
Компактные меньшим расходом охлаждающей воды простой и дешевый способ отвода удаляемой воды.	большая высота

1-сопло, 2-корпус, 3-центробежный насос для отвода воды и конденсата, 4-воздушный насос, 5-потрубок для подачи пара

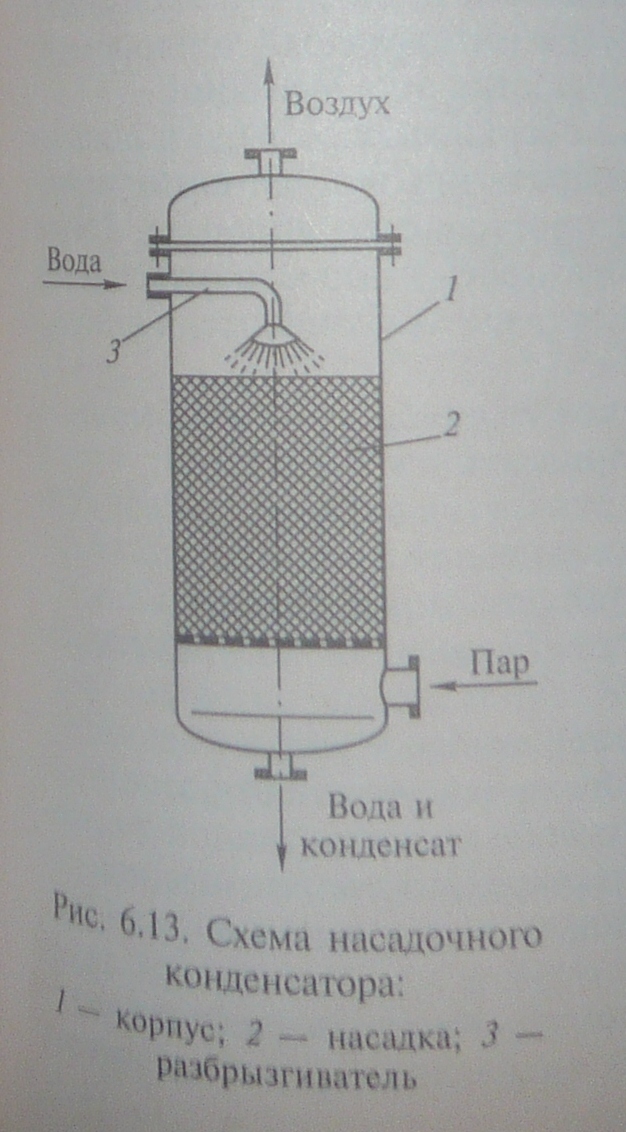

3 )Насадочные аппараты применяются для конденсации паров и охлаждения газов какой-либо жидкостью. Охлаждающая вода подается через разбрызгиватель 3 в верхней части корпуса 1 аппарата. Далее она растекается по насадке 2, при этом по­верхность воды значительно увеличивается. Пар движется проти­вотоком к воде. Вода и конденсат выводятся из нижней части ап­парата, а воздух отсасывается из верхней части.

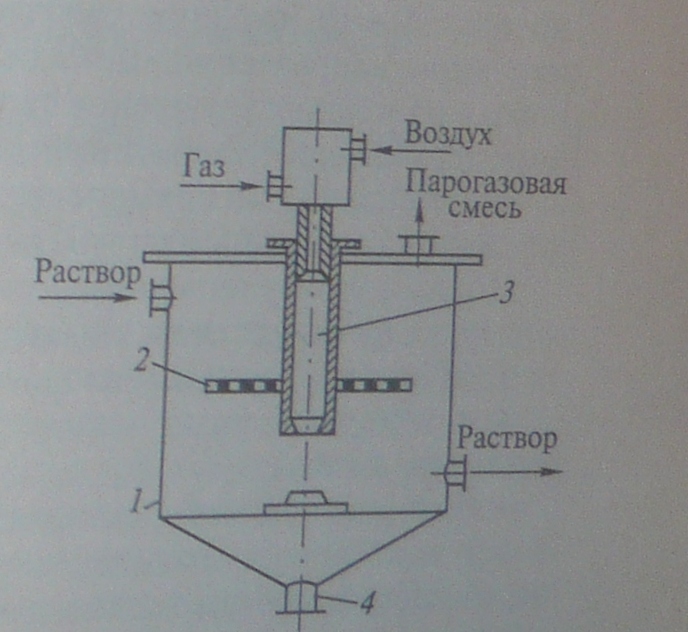

4)Теплообменные аппараты с погружными горелками.

В этих аппаратах продукты сгорания непосредственно соприкасаются с нагреваемой жидкостью. В горелку 3, опущенную в жидкость, находящуюся в корпусе 1 подаются газ и воздух для горения. При барботаже образующихся продуктов сгорания через решетку 2 происходит равномерное диспергирование потока газа на мелкие пузырьки, которые, всплывая, отдают свою теплоту жидкости и одновременно насыщаются парами воды. Благодаря этому значительно повышается интенсивность теплоотдачи.

Коэффициент использования теплоты сгорания топлива в погружной горелке при испарении жидкостей достигает 95... 96 %.

1-корпус, 2-решетка, 3-горелка, 4-штуцер разгрузки

Тема. Выпаривание

Выпаривание – увеличение концентрации разбавленных растворов с частичным испарением растворителя

Способы выпаривания

- под Р_атм – используется не токсичные, не агрессивные вещества.

- под Р_вак – (разряжение) происходит при низких температурах и используют вещества чувствительные к высоким температур

- под Р_изб – применяют вещества термостойкие к высоким температурам

Классификация выпарных аппаратов
