Охлаждающие агенты

Для охлаждения да t=10-30°C используются наиболее распространенные и доступные охлаждающие агенты - вода и воздух.

1)Вода имеет большую теплоемкость и более высокий коэффициент теплоотдачи, чем воздух.

Для экономии воды и охраны окружающей среды вводится системы водооборота.

2)Атмосферный воздух как охлаждающий агент используется при его принудительной циркуляции с помощью вентиляторов.

Охлаждение льдом применяют для получения температур около 0°C.

Хладоагент: NaCl, CaCl.

Тема: Теплообменные аппараты

Теплообменники - это устройства, в которых осуществляется теплообмен, между греющей и нагреваемой средой.

Классификация теплообменных аппаратов

1.Поверхностные:

а) с трубчатой поверхностью теплообмена (кожухотрубчатые);

б) погружные змеевиковые;

в) пластичные;

г) оросительные;

д) спиральные;

е) блочные;

ж) шнековые.

2. Смесительные:

а) градирни;

б) конденсатор смешения;

в) аппарат с барбатажем газа;

г) аппарат с погружными горелками.

3. Регенеративные

а) с неподвижной насадкой;

б) с движущейся насадкой.

Поверхностные теплообменники

В поверхностных теплообменниках оба теплоносителя разделены стенкой и теплота передается через стенку от одного теплоносителя к другому.

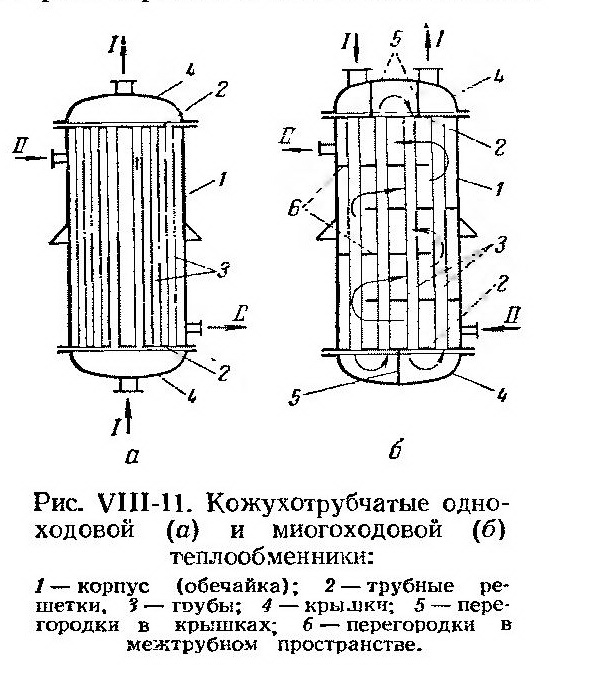

Кожухотрубчатый теплообменник применяется, когда требуется большая поверхность теплообмен, т.е. для испарения и конденсации теплоносителей различных процессов, а также для нагрева и охлаждения жидкостей и газов. Он представляет собой аппарат, состоящий из пучка труб, жестко закрепленных в трубных решетка и ограничен кожухом и крышкой со штуцером. Трубное и межтрубное пространство может быть поделено перегородкой (сегментные, кольцевые, секторные).

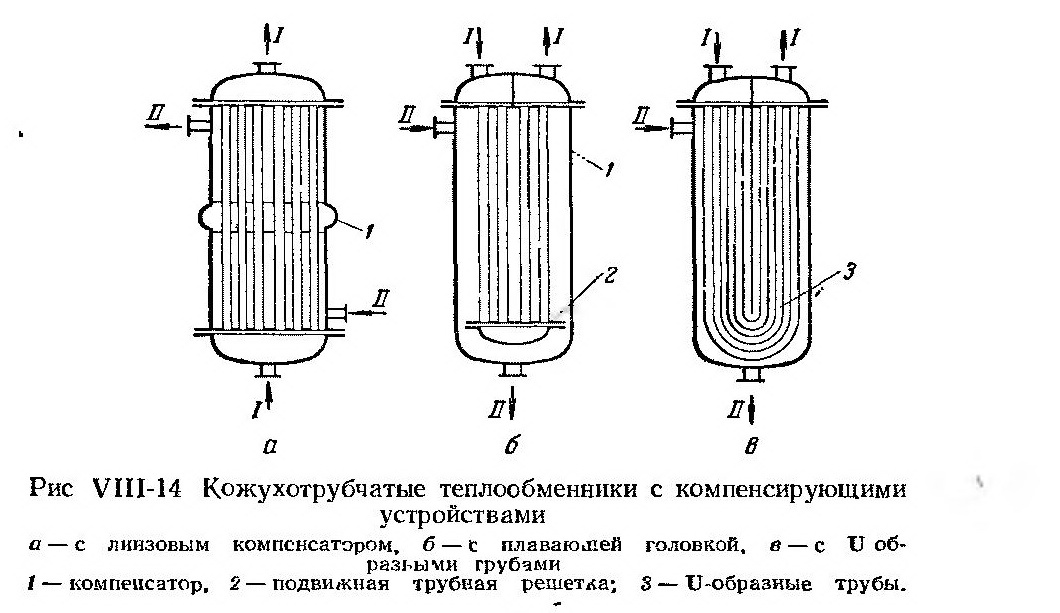

Кожухотрубчтый теплообменник с плавающей головкой открытого типа

П рименяется для нагрева охлаждения жидких и газообразных сред в пределах рабочих температур от -30°C 450°C и давления равно от 0,6 до 6,4МПа.

Достоинства	Недостатки
подвижная трубная решетка позволяет трубному пучку свободно перемещается независимо от корпуса; трубные пучки легко вынимаются из корпуса для ремонта, читки или замены.

Теплообменник с u - образными трубками

Данный теплообменник имеет одну трубную решетку, в которую ввальцовываются оба конца U -образной трубки. Корпус теплообменника не связан жестко с трубами и каждый элемент может удалится не вызывая термического сопротивления.

Достоинства	Недостатки
	трудность внутренней очистки труб.

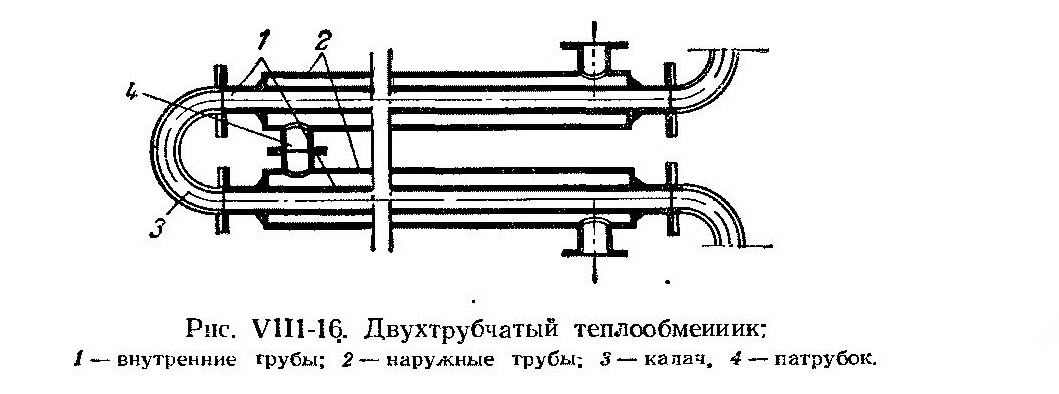

Теплообменник труба в трубе

Применяют для нагрева и охлаждения жидкостей при давлении теплоносителей до 2,5МПа и до t=450°C.

Достоинства	Недостатки
высокая скорость теплоносителей в этих теплообменниках позволяет получить высокие коэффициенты теплопередач.	громоздкость
