Достоинства и недостатки друк фильтра

Достоинство	Недостатки
увеличение производительности и скорости процесса фильтрования; возможность механизации разгрузки осадка.	опасность в обслуживании из-за высокого давления.

Р амный фильтрующий пресс

Рамный фильтрующий пресс состоит из чередующихся плит одинаковых размеров между которыми зажимается на рамах фильтрующая ткань. Суспензия подается под избыточным давлением. Фильтрат проходит через ткань и по отводам стекает вниз и выводится через канал.Осадок остается на фильтрующей ткани.

Достоинства и недостатки рамного фильтрующего пресса:

Достоинства	Недостатки
компактность; достаточная разность давления; возможность фильтрования агрессивных, вязких, загрязненных жидкостей.	высокое гидравлическое сопротивление процессов фильтрования; применение физического труда.

Тема: Расчетное уравнение фильтрования

1) Сопротивление процессов фильтрования

R=R_oc+R_фn,

где R_oc- сопротивление осадка;

R_фn- сопротивление фильтрующей перегородки.

2) Сопротивление осадка

R_oc=rσ_oc,

где r- коэффициэнт пропорциональности;

σ_ос- толщина осадка.

3) Цикл фильтрования

T=τ_ф+τ_пр.ос+τ_всп.oп,

где τ_ф- время фильтрования;

τ_пр.ос- время промывки осадка;

τ_всп.oп- время вспомогательных операций.

τ_всп.оп=τ_загр+τ_сушка+τ_выгр,

где τ_загр- время загрузки;

τ_суш- время сушки.

4) Производительность фильтра

Q_ф=qF/T,

где Т-цикл фильтрования;

q- удельная производительность фильтра;

F- поверхность фильтрования.

Тема: Очистка газов

Термин очистка газов подразумевает – очистку газа от аэрозольных примесей: механических, жидких (капельная жидкость, туман).

Очистка газов делится:

-сухая

-мокрая

Сухая очистка газов

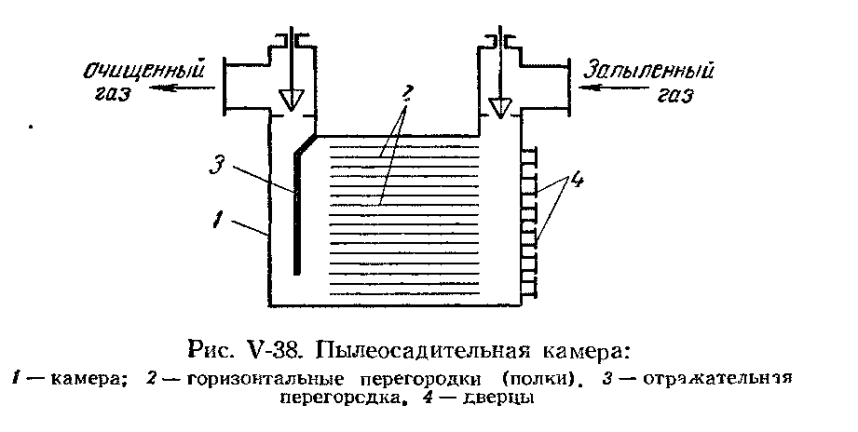

1. Пылеосадительные камеры, предназначены для разделения запыленного газа под действием собственной силы тяжести.

Э ти камеры громоздки и мало эффективны; их используют преимущественно для предварительной грубой очистки газов и заменяют более совершенными газоочистительными аппаратами.

Предназначена для грубой очистки газов, степень очистки 40-50%.

η=(Cн- Ск)/Сн,

где Сн- начальная концентрация пыли в газе;

Ск- конечная концентрация пыли в газе

Достоинства и недостатки пылиосадительной камеры

Достоинства	Недостатки
простота устройства; легкость обслуживания	запыленность работы; малая степень очистки.

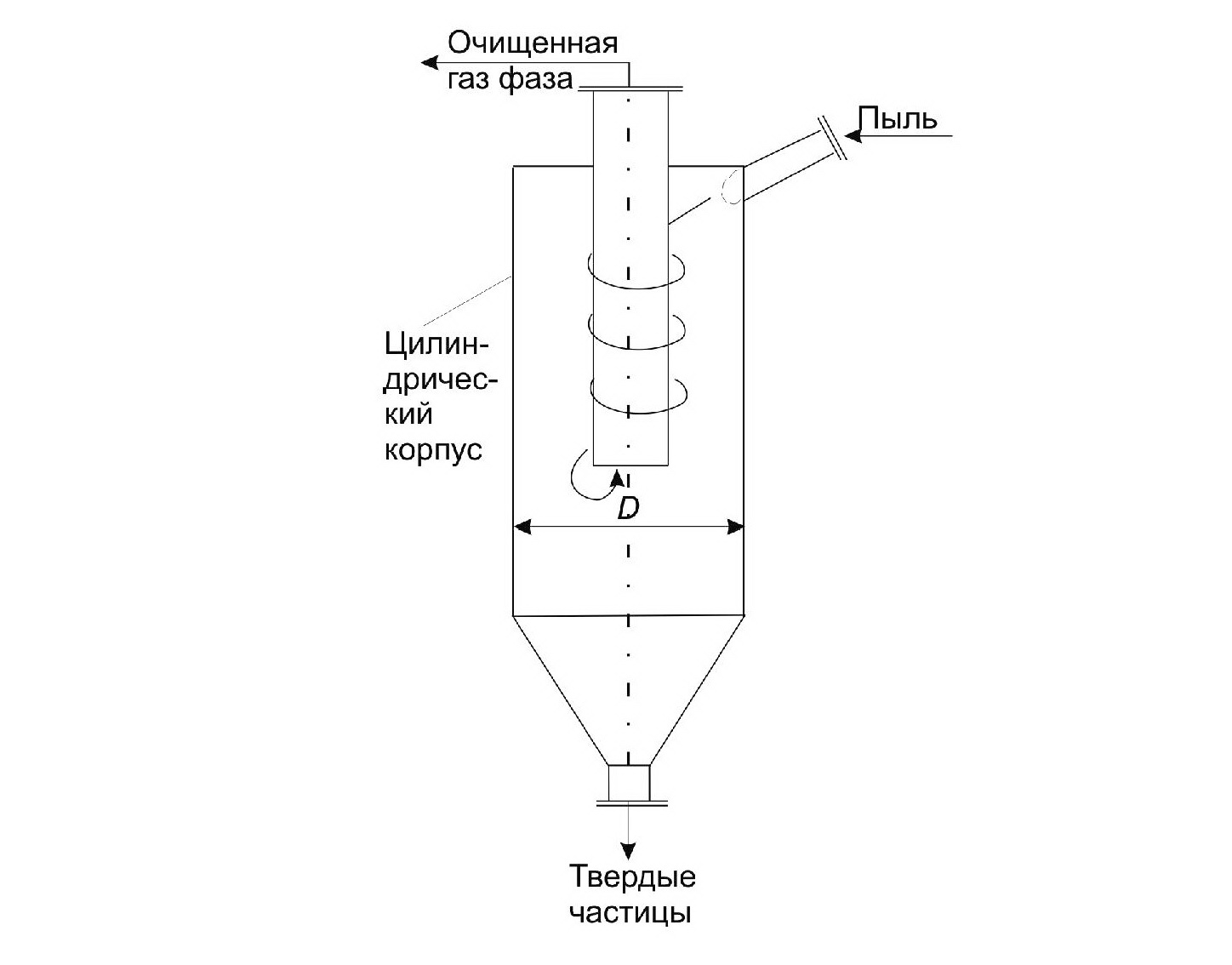

2) Циклон предназначен для разделения запыленного газа под действием центробежных сил.

Циклон имеет цилиндрический корпус с коническим днищем. Пылегазовая система вводится в циклон через патрубок при этом прямолинейное движение газового потока преобразуется во вращательное.

Поток запыленного газа движется в циклоне вниз, по спирали, пыль прилипает к стенкам циклона и сползает вниз в пылесборник; газ, дойдя до конца в конической части циклона и не находя выхода меняет направление и выходит по трубе.
