4) Выпарной аппарат с погружными горелками
Применяются для выпаривания до высоких концентраций растворов кислот,солей. Горячим теплоносителем являются топочные газы. Погружные горелки бывают: циклонные и туннельные.

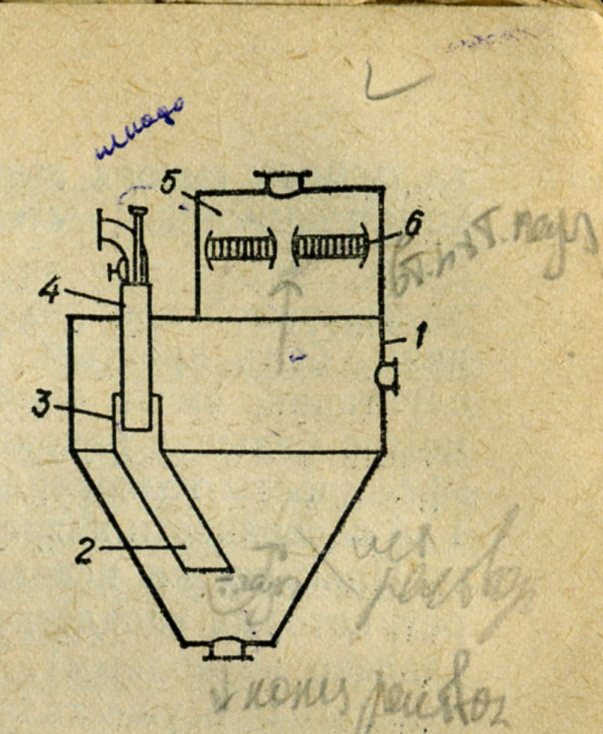

1-корпус,2-циркуляционная труба, 3-окна, 4 –погружная горелка, 5-сепаратор, 6 –брызгоотделитель
При барбатаже нагретых газов через слой раствора создается значительная межфазовая поверхность и происходит перемешивание жидкости пузырьками газа. В результате достигается интенсивный теплообмен. В крышке корпуса 1 аппарата расположена горелка 2, погруженная в выпариваемый раствор. Упаренный раствор отводится из конического днища аппарата, а выпадающие здесь кристаллы отводятся посредствам аэролифта.
Достоинства |
Недостатки |
|
|
Тема: Расчетное уравнение процесса выпаривания
1) Уравнение материального баланса всего процесса выпаривания
Gн=Gк+W,
где Gн, Gк - начальные и конечные массовые расходы раствора
W- колличество, выпариваемой воды.
2) Уравнение материального баланса по абсолютно сухому веществу.
GнХн=GкХк,
Хн и Хк- массовые доли, растворенного вещества в начальном и конечном растворе.
3) Удельный расход, греющего пара на выпаривание
dn=Dn/W,
где Dn- расход греющего пара.
4) Площадь поверхности теплообмена
F=Q/(kΔtпол),
где Q- тепловая нагрузка аппарата;
k- коэффициент теплопередачи;
Δtпол- полезная разность температур
Δtпол=tгп-tкип
Тема: Массообменные процессы Движущая сила процессов массообмена и передач тепла
Движущей силой процессов массообмена является разность концентрации вещества в первой и во второй фазе. В массообменных процессах участвуют три вещества:
1) распределяющее вещество первой фазы;
2) распределяющее вещество второй фазы;
3) распределяемое вещество, которое переходит из фазы 1 в фазу два.
Распределяющее вещество называют носителем, и оно не участвует в массообменном процессе, распределяемое вещество влияет на концентрацию.
Виды массообменных процессов
1) Адсорбция - это избирательное поглощение компонентов газовой или жидкой фазы твердым пористым веществом, применяемое для очистки помещений, окружающей среды от вредных веществ.
Различают адсорбенты: активированный уголь; селикогель; цыолиты - это природные и искуственные материалы.
2) Абсорбция - процесс избирательного поглощения компонентов из смеси газов с поверхности жидкости. Применяют для поглощения SO2 и SO3 в производстве серной кислоты H2SO4.
3) Экстракция - это извлечение ценных компонентов из смеси жидкости путем действия растворителей. Применяют для извлечения различных масел из твердых веществ. А также для извлечения редких рассеянных материалов из горных пород. Применяют в фармацевтической и пищевой промышленности.
4) Ректификация - это сложный вид перегонки веществ. Процесс основан на различной температуре кипения при противоположном взаимодействии жидкости и пара.
5) Сушка - процесс удаления влаги из твердых материалов при повышении и понижении температур.
