Контрольна робота №11

1. Укладання трубопроводів по заданому напрямку і уклону.

Для укладання труб по заданому напрямку і уклону застосовують причалки пришивні і ходові визирки, схил і інші пристосування, а також геодезичні інструменти. При цьому з двох сторін котловану суміжних оглядових колодязів встановлюють на стовпах обноски, причому так, щоб поперечні дошки були горизонтальні і проходили через центр колодязів (рис. 1). Над центром колодязя до дошки забивають цвях, а збоку до дошки прибивають строго горизонтально брусок, званий поличкою. Таку ж обноску з поличкою роблять і у оглядового колодязя, що знаходиться на другому кінці ділянки, на якому належить укладання труб. До забитим цвяхах кріплять і натягують дріт (причалку), що служить в якості направляючої при укладанні труб.

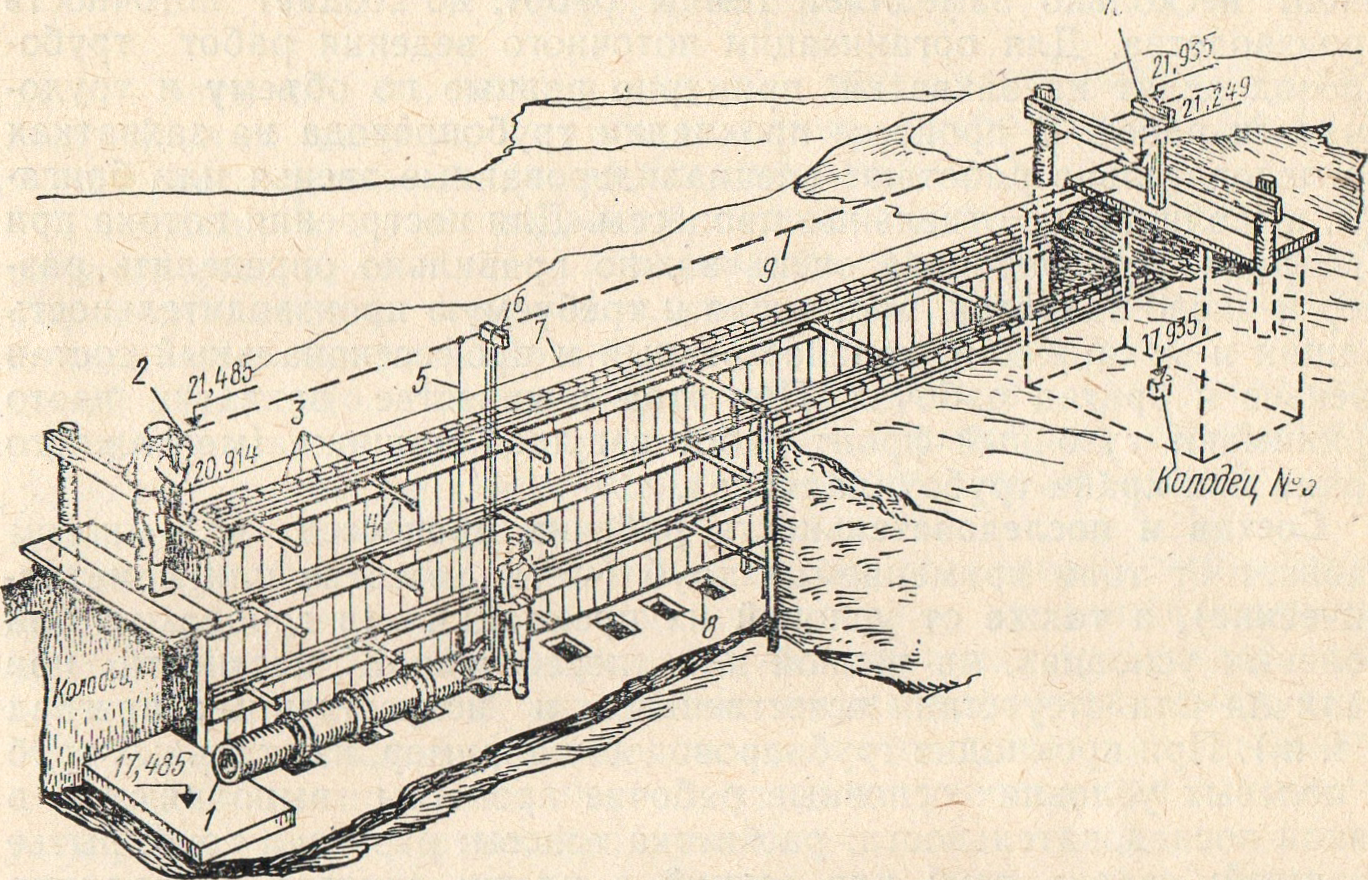

Рис. 1. Схема укладання трубопроводу по заданому напрямку і уклону:

1 – трубопровід що укладають, 2 - пришивна візирка № 1, 3 - кріплення траншеї, 4 - інвентарні розпірки (струбцини), 5 - схил: 6 - ходова візирка; 7 - дріт (причалка); 8-приямки для закладення розтрубів, 9 - лінія візирування; 10 - пришивна візирка № 2

Після установки обносок і поличок з допомогою нівеліра визначають позначки поличок на кожному кінці ділянки (у нашому випадку вони рівні 20,914 і 21,249 м). Відмітка дна колодязя № 4 дорівнює 17,485), а колодязя № 5 - 17,935 м. Отже, трубопровід повинен бути укладений з ухилом в бік колодязя № 4, причому різниця відміток дорівнює 0,45 м. Якщо відстань між колодязями одно 45 м, то ухил буде 0,01. Оскільки контролювати ухил при укладанні труб за відмітками лотків колодязів на практиці важко, то над двома сусідніми колодязями до обносках по їх центру кріплять пришивні визирки, які мають ту ж різниця відміток, що і лотки, тобто 0,45 м. Лінія, з'єднує точки між центрами пришивних визирок, має той же ухил, що і підлягає прокладки трубопроводу.

Цю лінію називають лінією візування. Якщо від неї в будь-якій точці відкласти прямовисно вниз 4 м, що можна зробити за допомогою ходової визирки, то нижні точки будуть визначати в будь-якому місці точне закладення лотка труб. При закріпленні пришивних визирки необхідну обчислену її довжину визначають від закріпленої на обноски полички.

Перед укладанням труб положення обноски, полички і пришивних всередині визирки перевіряють за нівеліру. Крім визирок при укладанні труб застосовують висок, що опускається з натягнутого дроту (причалки), за допомогою якого можна точно намітити вісь прокладається трубопроводу. При великих діаметрах труб в них іноді вставляють шаблони із зазначеною віссю трубопроводу, що полегшує їх укладання за заданим напрямом. Застосовують також інвентарні переносні обноски - визирки.

2. Вибір монтажних параметрів для монтажу конструкцій (кран рухається по бермі котловану).

Монтажні крани слід вибирати найменшої вантажопідйомності при обов^’язковій відповідності робочих параметрів розрахунковим.

До монтажних параметрів відноситься: монтажна вага, монтажна висота і виліт стріли. Користуючись типом і кресленнями споруди (по завданню), визначається об^’єм монтажних робіт, марку, масу і габаритні розміри монтажних елементів.

Для монолітних споруд необхідно прийняти спосіб подачі бетонної суміші в конструкцію. При подачі бетонної суміші в баддях краном необхідно визначити вагу бадді з бетоном.

Монтажна вага елемента характеризує вагу підготовленої до підняття збірної конструкції (або бадді з бетоном) з такелажним обладнанням:

Q _м = Q _к + Q _о , т (1 )

де Q _м - монтажна вага самого важкого елемента, т;

Q _к - вага конструкції , т ;

Q _о - вага оснащення (кондуктори, стропи, підмостки і т.п.), т.

Монтажна висота підняття елемента характеризується технологічно необхідною віддаллю від рівня розміщення крана в період монтажу конструкції:

Н_м = h _оп + h _б + h _ел + h _стр + h _кол , м (2)

де Н_м - монтажна висота піднятого елемента, м;

h _op - підвищення опори, на якому встановлюється елемент над рівнем стояння крану,м;

h _б - зазор безпеки роботи крана при монтажній конструкції, приймається 0,5м;

h _ел - висота елемента;

h_стр - висота строп, м (прийняти 2м );

h _{пол -} висота поліспаста, м (прийняти 2м ).

Рис.1. Схема для визначення монтажної висоти колони /h_k/, монтажної висоти та вильоту стріли крана для плит покриття при русі крана по бермі котловану

Потрібний виліт стріли слід визначати графічним методом, по схемам, які накресленні в масштабі (рис. 1).

При монтажі по схемі ( Рис 1), коли кран рухається по бермі котловану, потрібний виліт стріли:

l _c = 0,5 вк + 1,2 mh + 0,5 Б_кр , м (3)

де вк – ширина котловану по дну , м;

mh - відповідно коефіцієнт укосу і глибина котловану;

Б _кр - база крана ( прийнята 3 м ).

Користуючись лінійкою, вимірюємо необхідну довжину стріли і потрібний виліт стріли крана (див. рис. 1).

Практична частина

Виконати специфікацію збірних з/б стінових панелей марки ПС1-42-Б1 резервуара чистої води розміром 24˟12м ( висота панелі 4,2м, ширина панелі – 2980мм, вага – 6,3т ).

Розв’язання:

Специфікація збірних з/б стінових панелей

Марка елемента	Ескіз	Основні розміри		Витрата матеріалів		Вага,т		Кількість шт
		H, мм	δ, мм	бетон, м3	сталь, кг
ПСI-42-Б1 (стінова панель)		4200	230	2,53	207,5		6,3		21
