Для виконання цієї роботи приймаємо 1 бульдозера д-259.

Розрахунок коефіцієнта відносного ущільнення грунту.

Середня густина грунту побудованого насипу повинна бути більшою від природної щільності грунту до його розробки в кар'єрі, резерві або виїмці. Тому оплачуваний об’єм насипу більший профільних орієнтовно на 5-15% в залежності від типу грунту.

Величина цього збільшення називається коефіцієнтом відносного ущільнення, який визначається по формулі

- потрібна щільність грунту в побудованому насипу, г/ см³ - щільність грунту в природному стані залягання до розробки, г/ см³

У виробничих умовах і встановлюються в лабораторії.

Потрібна густина грунту у відсипаному насипу

де - коефіцієнт оптимального ущільнення;

- оптимальна густина грунту, яка відзначається на приборі стандартного ущільнення, г см. Наближене значення до можна визначити по формулі:

- щільність скелету грунту, г /см³, - масова доля повітря в грунті, %; - оптимальна вологість грунту, %.

Грунт в районі прокладання траси - супісок, тому

= 1,60 г/см³; = 1; = 2,71; = 4...5%; = 14...18%.

г/см^3;

г/см^{3 ;}

г/см³

Для одержання необхідних об’ємів потрібно всі об’єми перемножити на 1,06.

Спорудження штучних споруд

1. Будівництво збірних з/б труб.

Для розрахунку трудомісткості робіт необхідно попередньо вирахувати довжину труб, використовуючи розрахункову схему за формулою.

L = B + 2m(H_H – d - );

Де В = 15м – ширина насипу;

m – крутизна відкосу насипу; m = 1,5;

H_H – висота насипу (робоча відмітка) з поздовжнього профілю;

d – діаметр труби;

 - товщина ланки

Зведення штучних споруд.

Спорудження малих штучних споруд: труб, мостів довжиною до 30м. є частиною загального технологічного процесу будівництва дороги. Для розрахунку трудоємкості робіт необхідно попередньо підрахувати довжину труб, використовуючи розрахункову схему.

Рисунок 1

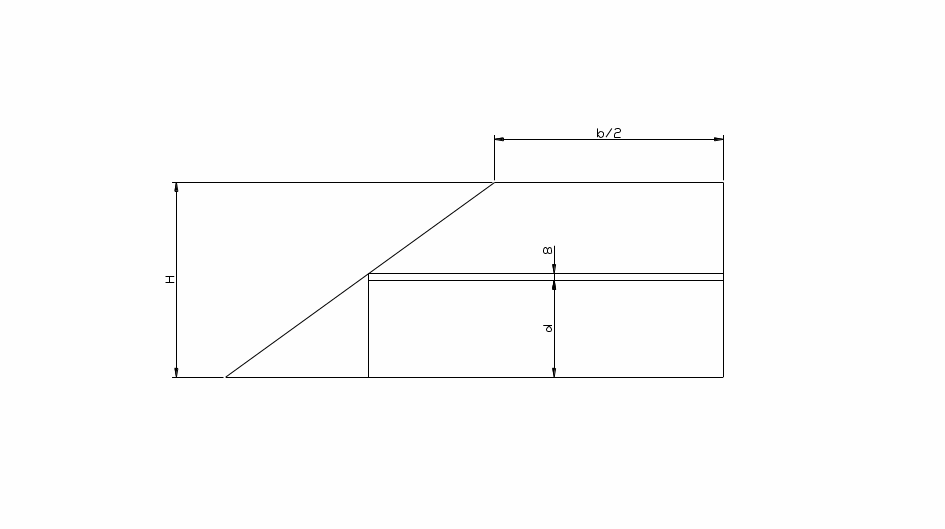

Розрахункова схема для визначення довжини труб. Рис.1.

L=B+2m (Нн-d- ), де

В=15м. – ширина земполотна;

m – крутизна відкосу насипу (1,5);

Нн – висота насипу;

d – діаметр труби;

- товщина ланки труби.

Розрахункові дані довжин тру Таб.18

Таблиця 18

№ п/п	Місце- знаход-ження	Тип труби	Висота насипу м.	Діаметр Труби	Товщи- на ланки, м.	Довжи-на по розрах, м.	Прий-нята довжина м.
1. 2. 3. 4. 5. 6. 7. 8.	ПК 6+40 ПК 17+30 ПК 24+00 ПК 28+00 ПК 34+50 ПК 39+00 ПК 42+00 ПК 69+25	Без фундамента Без фундамента Без фундамента Без фундамента Без фундамента Без фундамента Без фундамента Без фундамента	5,02 7,13 2,75 2,75 2,75 2,75 1,81 2,75	1,50 2,00 1,50 1,50 1,50 1,50 1,50 1,50	0,14 0,2 0,14 0,14 0,14 0,14 0,14 0,14	29,43 35,19 22,62 22,62 22,62 22,62 19,8 22,62	30,00 36,00 23,00 23,00 23,00 23,00 20,00 23,00

Прийнята довжина труб являється кратною 1,0 м так як труби, що будуються за типовими проектами збираються із секцій довжиною 1,0 м.
