4.2.2 Попередній розрахунок проміжного вала

Визначаємо сили

F =F =2558,03Н

F =F =965,53Н

F =F =702,62Н

F =2*Т2/d3=2*285,22/91,259=6250,91Н

F =F *tqα/cosβ=6250,91*tq20/cos15,35=2359,41Н

F =F *tqβ=6250,91*tq15,35=1716,96Н

Знаходимо реакції від дії сил F F

Вертикальна площина

ΣМ =0

-R *(a+b+c+d)-(F /2)*(a+b+c)-(F /2)*a+F *(a+b)=0

ΣМ =0

-R *(a+b+c+d)-(F /2)*(d+c+b)-(F /2)*d+F *(c+d)=0

Перевірка ΣY=0

-F -R +F -R =0 -2131,69-1959,36+6050,42-1959,36=0

Знаходимо реакції від дії сил F /2 F F /2 F

Горизонтальна площина

ΣМ =0

-R *(a+b+c+d)-(F /2)*(a+b+c)-F /2*a+F *(a+b)-F *(d3/2)=0

ΣМ =0

R *(a+b+c+d)+(F /2)*(b+c+d)+F /2*a-F *(c+d)-F *(d3/2)=0

Перевірка ΣY=0

F -R -R -F =0 2359,41-366,37-1027,51-965,53=0

Момент від дії сил F /2 и F :

переріз1-1: M=-R *a*10^-3=-73,86 Н*м

переріз2-2: M=-R *(a+b)*10^-3-(F /2)*b*10^-3=-319,21 Н*м

переріз3-3: M=-R *d*10^-3=-73,86 Н*м

Момент від дії сил F /2, F , F /2, F :

переріз1-1: M=-R *a*10^-3=-41,11 Н*м

переріз 1-1: M=-R *a*10^-3-(F /2)*(d2*10-3/2)=-83,01 Н*м

переріз 2-2: M=-R *(a+b)*10^-3-(F /2)*b*10^-3-(F /2)*(d2*10-3/2)=-201,55Н*м

переріз 2-2: M=-R *(c+d)*10^-3-(F /2)*d*10^-3-(F /2)*(d2*10-3/2)=-123,21Н*м

переріз 3-3: M=-R *d*10^-3=-14,65 Н*м

переріз 3-3: M=-R *d*10^-3-(F /2)*(d2*10-3/2)=-56,55 Н*м

Сумарний момент:

переріз 1-1: M=	84,52
переріз 1-1: M=	111,11
переріз 2-2: M=	377,51
переріз 2-2: M=	342,16
переріз 3-3: M=	75,31
переріз 3-3: M=	93,02

Приведений момент:

переріз 1-1: M=	297,49
переріз 1-1: M=	306,11
переріз 2-2: M=	473,15
переріз 2-2: M=	445,45
переріз 3-3: M=	295,01
переріз 3-3: M=	300,01

4.2.3 Перевірочний розрахунок проміжного вала

d= = мм<40мм

Знаходимо коефіцієнт запасу міцності

1 переріз:

σ_зг=111,11*10³/0,1*46³=11,41МПа

τ=285,22*10³/0,2*46³=14,65МПа

Kσ=2 Kd=0,83 Kf=1 Kτ=1,7 ψτ=0,05 ψσ=0

S_σ=

Sτ=

S=

2 переріз

σ_зг=377,51*10³/0,1*52³=26,85МПа

τ=285,22*10³/0,2*52³=10,14МПа

Kσ=2 Kd=0,85 Kf=1 Kτ=1,7 ψτ=0,05 ψσ=0

S_σ=

Sτ=

S=

3 переріз

σ_зг=93,02³/0,1*46³=9,56МПа

τ=285,22*10³/0,2*46³=14,65МПа

Kσ=2 Kd=0,83 Kf=1 Kτ=1,7 ψτ=0,05 ψσ=0

S_σ=

Sτ=

S=

4.3 Розрахунок тихохідного вала

4.3.1 Розробка конструкції тихохідного вала

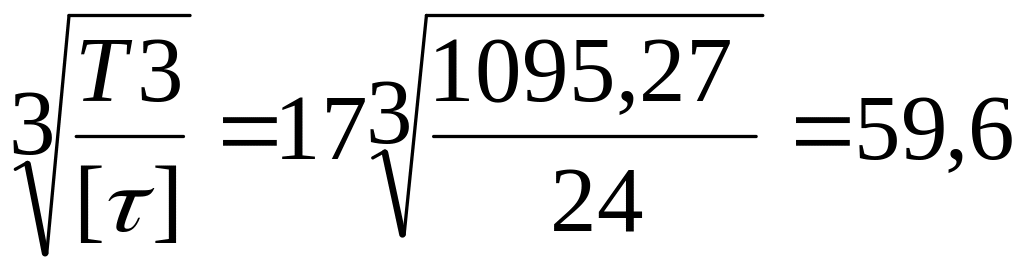

d=17* мм

Вибираємо муфту d=60мм; L=226мм; ℓхв=L/2=113;

Вибираємо підшипники легкої серія 36214 d=70 мм; D=125 мм; B=24 мм;

b2=70 мм; b4=90 мм;

Вибираємо кришку підшипника H=23 мм;

Г=0,8*d+2=0,8*12+2=12 мм;

lк=h1-B=46-24=22

bк=dк=14

Шпонка d=60, b=18, h=11, l=113

Шпонка d=76, b=22, h=14, l=90

Σ=24+11+35+11+90+11+35+11+24+22+14+12+δ+113=413

δ=7 Σ=420

4.3.2 Попередній розрахунок тихохідного вала

Визначаємо сили

F =F =6250,91Н

F =F =2359,41Н

F =F =1716,96Н

Радіальне навантаження на вхідному кінці вала: F =250* =250* Н

Вертикальна площина

ΣМ =0 -R *(a+b)-F *a+F *(a+b+c)=0

R = Н

ΣМ =0 -R *(a+b)+F *b+F *c=0

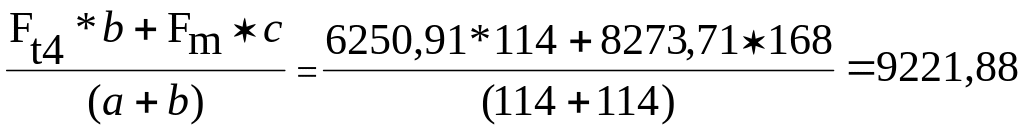

R = Н

Перевірка F -F -R +R =0 8273,71-6250,91-11244,69+9221,88=0

Знаходимо реакції від дії сил F і F

Горизонтальна площина

ΣМ =0 R *(a+b)-F *a-F *(d4/2)=0

R = Н

ΣМ =0 -R *(a+b)+F *b-F *(d4/2) =0

R = Н

Перевірка

-F -R +R =0 -2359,41-163,52+2522,93=0

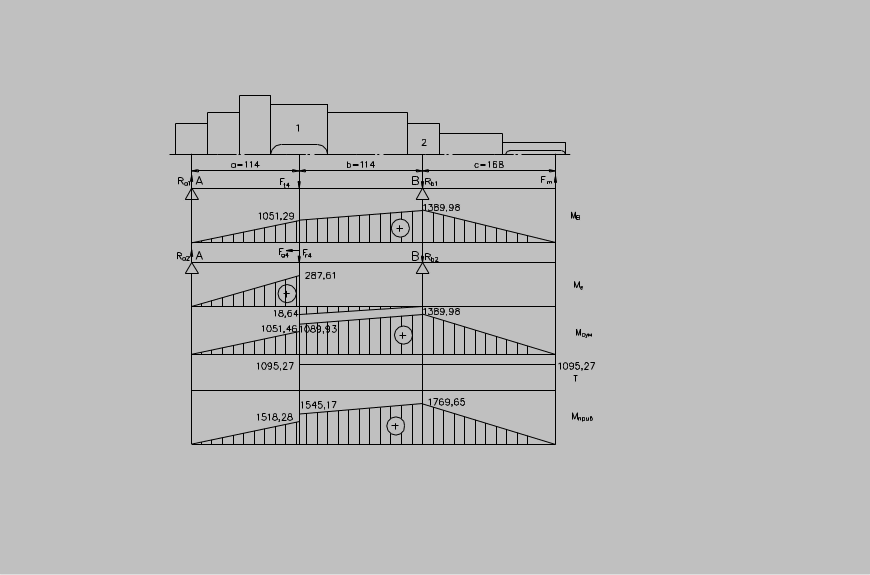

Момент від дії сил от F и F :

переріз:1-1: M=R *a*10^-3=1051,29 Н*м

переріз:2-2: M=F *c*10^-3=1389,98 Н*м

Момент від дії сил от F , F :

переріз: 1-1: M=R *a*10^-3=287,61 Н*м

переріз: 1-1: M=R *b*10^-3=-18,64 Н*м

Сумарний момент:

переріз 1-1: M=	1089,93
переріз 1-1: M=	1051,46
переріз 2-2: M=	1389,98

Приведений момент:

переріз 1-1: M=	1545,17
переріз 1-1: M=	1518,28
переріз 2-2: M=	1769,65
