Лекция 1. Кузова автомобилей

1. Кузова легковых автомобилей и их типы.

Кузов легкового автомобиля выполняет две функции: 1) образует замкнутое пространство для размещения водителя, пассажиров и багажа; 2) целиком или частично (при наличии рамы) служит не­сущей системой.

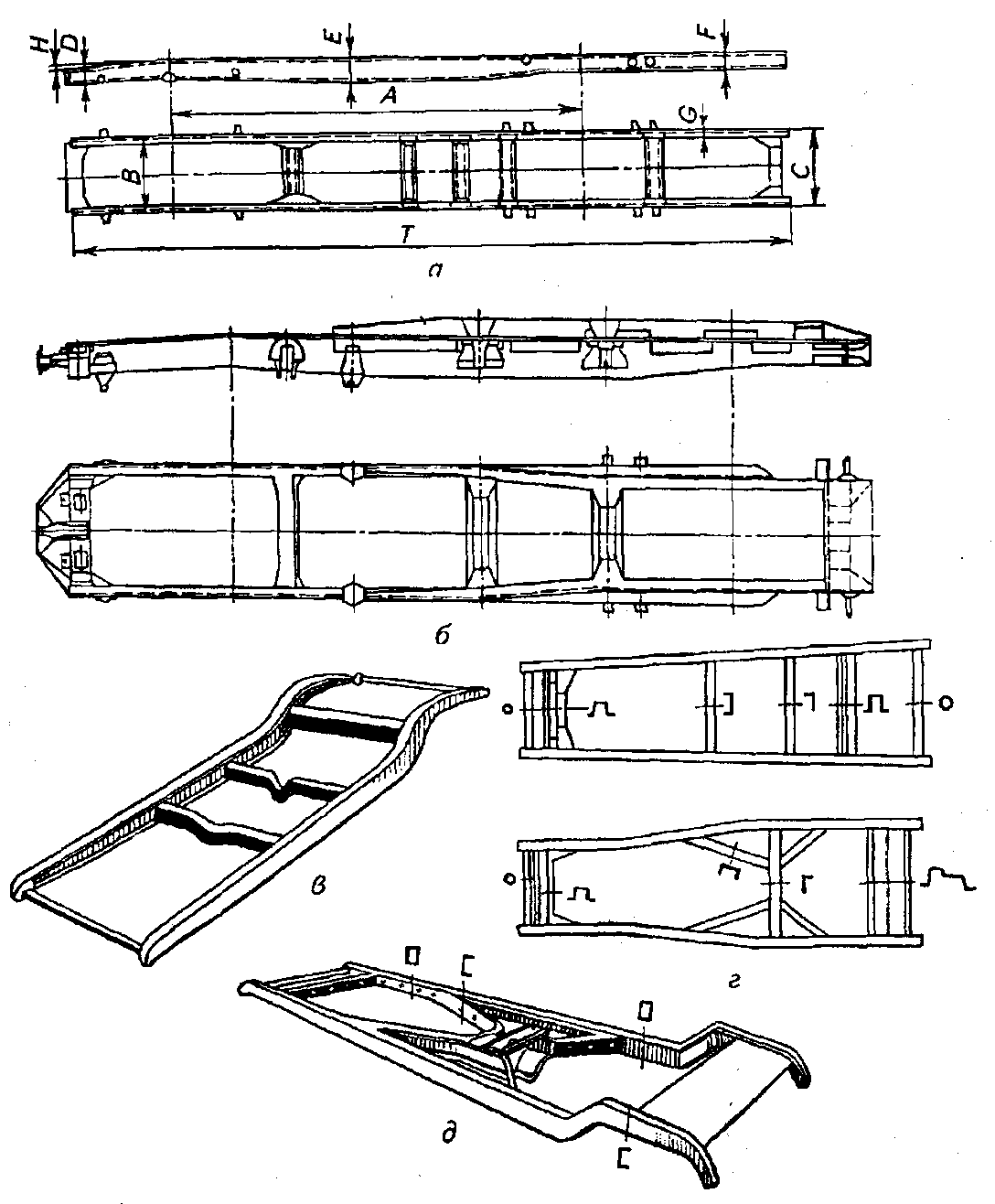

Рис. 19.3. Лонжеронные рамы:

в — с прямыми лонжеронами; б — с усилителями; в — с изогнутыми лонжеронами;

г — переменной ширины; д — с крестообразной поперечиной

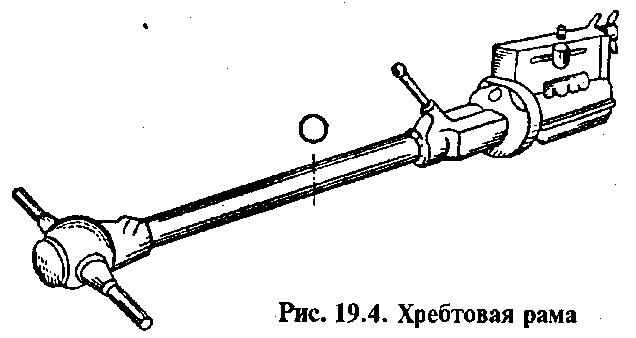

Кузов можно представить состоящим из двух частей: верхней, или собственно кузова, и нижней—основания, включающего в себя панель пола и образующего вместе с порогами, усилителями И рамой (при ее наличии) базу для крепления двигателя, транс­миссии и ходовой части.

По конструктивным особенностям кузова легковых автомоби­лей делят на каркасные и несущие. Каркасный кузов представляет собой пространственную стержневую систему, выполненную из замкнутых тонкостенных профилей, к которым прикреплены на­ружные и внутренние панели.

Каркас несущих кузовов жестко соединен с панеля­ми электродуговой сваркой в 6...10 тыс. точек. Такой кузов имеет неразъемный стальной корпу, к которому прикреплены капот двигателя, передние и задние двери и детали декоративного оформления (облицовка радиатора, передний и задний бамперы, декоративные накладки и т. д.).

Корпус кузова представляет собой жесткую сварную конструк­цию. Она состоит из предварительно собранных узлов: основания, левой и правой боковин с задними крыльями, передних кры­льев, крыши и задней части корпуса. Основание кузова уси­лено продольными балками и поперечинами. С основанием со­единены передняя и задняя части кузова. Боковины и крыша цельноштампованные. Кузова в основном изготовляют из низко­углеродистой стали толщиной 0,6... 1,5 мм, имеющей хорошую штампованность и свариваемость. Для этой цели используют так­же алюминиевые сплавы и пластмассы.

Рис. 19.7 Кузов автомобиля ВАЗ-2121:

1 – корпус; 2- капот двигателя; 3 -задняя дверь; 4 -багажное отделение; 5 -передняя дверь, 6- переднее крыло; 7- боковина; 8- крыша; 9- задняя часть корпуса; 10- основание

2. Кузова автобусов.

Кузов автобуса состоит из стержневого каркаса и листовой об­шивки. Элементы обшивки соединены с соответствующими эле­ментами каркаса, образуя плоские или изогнутые панели. Про­дольные элементы каркаса бортов кузова называют поясами. При этом выделяют подоконный, надоконный и нижний обвязочный пояса. Пояса продолжаются на передних и задних частях кузова. Вертикальные элементы каркаса бортов, передней и задней частей кузова называют стойками.

Кузова автобусов классифицируют по способу восприятия ста­тических (изгибных) нагрузок: рамный (статическая нагрузка и реакции подвески воспринимаются рамой, эластично-соединенной с кузовом); с несущим основанием (статическая нагрузка и реакции воспринимаются преимущественно основанием, жестко связан­ным с кузовом); несущий (статическая нагрузка полностью распре­деляется по всем его элементам).

Масса кузова с оборудованием составляет 47...53 % снаряжен­ной массы автобуса.

Преимущество рамной конструкции — возможность унифика­ции с грузовым автомобилем, недостаток — большая собственная масса. Переход от рамной конструкции к несущему кузову обеспе­чивает уменьшение массы автобуса на 1000...1400 кг.

При изготовлении кузовов автобусов часто используют “сэндвич”-панели. Они состоят из двух параллельных тонких пластин (из стали, алюминиевых сплавов или пластмассы) и расположен­ного между ними среднего слоя — наполнителя (из древесины, пропитанной и формованной бумаги, пенопласта). Все слои соединяют специальным клеем.
