Лепестковые диаграммы

Лепестковая диаграмма позволяет сравнивать совокупные значения нескольких рядов данных (Ряд данных. Набор связанных между собой элементов данных, отображаемых на диаграмме. Каждому ряду данных на диаграмме соответствует отдельный цвет или способ обозначения, указанный на легенде диаграммы. Диаграммы всех типов, кроме круговой, могут содержать несколько рядов данных). Лепестковые диаграммы делятся на следующие подтипы:

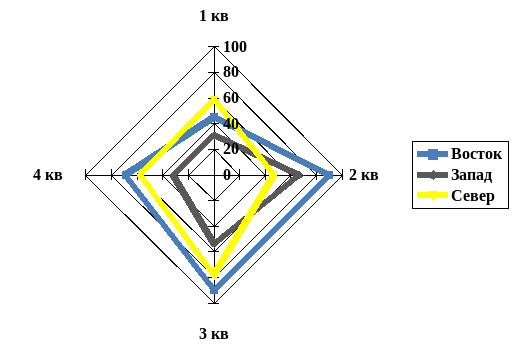

• Лепестковая диаграмма – тип диаграмм показывает различие значений относительно центральной точки. Для каждой точки данных может быть выведен соответствующий маркер. Например, на следующей лепестковой диаграмме набор данных, охватывающий большую область, сорт A, представляет сорт с максимальным содержанием витаминов.

Пример:

• Заполненная лепестковая диаграмма – на диаграмме этого типа область, относящаяся к ряду данных, окрашена в соответствующий цвет.

Поверхностные диаграммы

Поверхностную диаграмму целесообразно использовать для поиска наилучшего сочетания в двух наборах данных. Так же, как на топографической карте, области, относящиеся к одному диапазону значений, выделяются одинаковым цветом или узором. Поверхностные диаграммы делятся на следующие подтипы:

• Поверхность – диаграмма этого типа показывает изменение значений по двум измерениям в виде поверхности. Например, на следующей поверхностной диаграмме показаны различные сочетания температуры и времени, дающие одни и те же значения прочности на разрыв. Цвета диаграммы обозначают конкретные диапазоны значений.

Пример:

Поверхностная диаграмма, выводимая без цветов, называется проволочной поверхностной диаграммой.

• Контурная диаграмма – это поверхностная диаграмма, видимая сверху, на которой цвета обозначают конкретные диапазоны значений. Диаграмма этого типа, показанная без цветов, называется Проволочной контурной диаграммой.

Пузырьковые диаграммы

Пузырьковая диаграмма – это разновидность точечных диаграмм. Она сравнивает три набора значений и может быть представлена в объемном виде. Размер пузырька, или маркер данных (Маркер данных. Полоса, область, точка, сегмент или другой элемент на диаграмме, соответствующий одному значению одной ячейки листа. Маркеры данных одного цвета на диаграмме образуют ряд данных) показывает значение третьей переменной. Располагая данные в пузырьковой диаграмме, поместите значения x в один столбец или одну строку, а соответствующие значения y и размеры пузырьков – в соседние строки или столбцы.

Пузырьковая диаграмма показывает, что компания A предлагает самый широкий ассортимент изделий и занимает самую большую часть рынка, однако объем продаж у нее не самый высокий.

Пример:

Цилиндрические, конические и пирамидальные диаграммы

Диаграммы этого типа используют цилиндрические, конические или пирамидальные маркеры, чтобы усилить эффект гистограмм, линейчатых диаграмм и объемных гистограмм. Так же, как и гистограммы и линейчатые диаграммы, цилиндрические, конические и пирамидальные диаграммы делятся на следующие подтипы:

• Гистограмма с накоплением и нормированная гистограмма с накоплением

Столбцы диаграмм этого типа представлены в виде цилиндров, конусов или пирамид.

Пример:

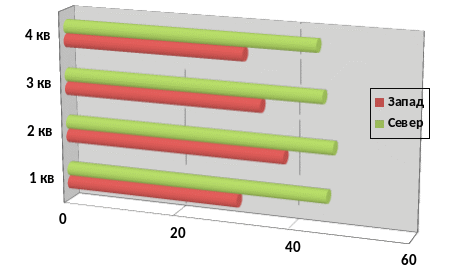

• Линейчатая диаграмма, линейчатая диаграмма с накоплением или нормированная линейчатая диаграмма с накоплением

Линии диаграмм этого типа представлены в виде цилиндров, конусов или пирамид.

Пример:
