Гистограммы

Гистограмма позволяет представить изменение данных на протяжении отрезка времени или наглядно сравнить различные величины. Гистограммы делятся на следующие подтипы:

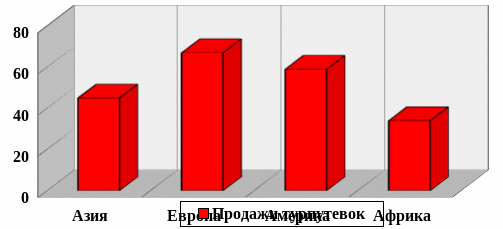

Обычная гистограмма – тип диаграммы позволяет сравнить значения по категориям. Диаграммы этого типа также можно представить в объемном виде. Как показано на следующей диаграмме, категории организованы по горизонтали, а значения по вертикали, чтобы усилить изменение во времени.

Пример:

Гистограмма с накоплением – тип гистограммы показывает связь отдельных элементов с целым, отражая вклад каждой категории в общую сумму. Диаграммы этого типа также можно представить в объемном виде.

• Нормированная гистограмма с накоплением – тип гистограммы позволяет сравнить процентные доли по категориям. Диаграммы этого типа также можно представить в объемном виде.

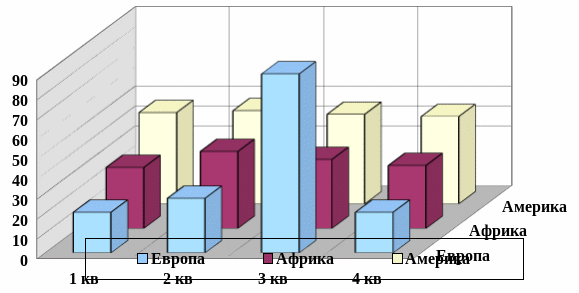

• Объемная гистограмма – тип диаграмм позволяет сравнить значения данных (элементы данных. Отдельные значения, отображаемые на диаграмме в виде полос, столбцов, линий, секторов, точек или других объектов, называемых маркерами данных. Маркеры данных одного цвета образуют ряд данных.) по двум осям. Например, на следующей трехмерной диаграмме показатели объемов продаж по Европе за четыре квартала сравниваются с показателями продаж двух других подразделений.

Пример:

Линейчатые диаграммы

Линейчатая диаграмма позволяет наглядно сравнить отдельные элементы. Линейчатые гистограммы делятся на следующие подтипы:

• Линейчатая диаграмма с группировкой – тип диаграммы позволяет сравнить значения по категориям. Диаграммы этого типа также можно представить в объемном виде. На следующей диаграмме категории организованы по вертикали, а значения по горизонтали, позволяя сконцентрироваться на сравнении значений.

Пример:

• Линейчатая диаграмма с накоплением – тип диаграмм показывает связь отдельных элементов с целым. Диаграммы этого типа также можно представить в объемном виде.

Пример:

• Нормированная линейчатая диаграмма с накоплением – тип гистограммы позволяет сравнить процентные доли по категориям. Диаграммы этого типа также можно представить в объемном виде.

Графики

График показывает тенденцию изменения величин через равные промежутки. Графики делятся на следующие подтипы.

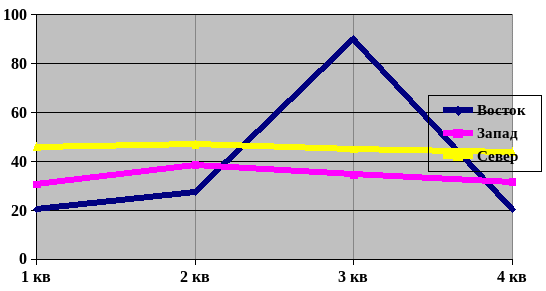

• График – тип диаграмм показывает тенденции в зависимости от времени или категорий. Также можно вывести маркеры у каждого значения данных.

Пример:

• График с накоплением – тип диаграммы показывает тенденцию вклада отдельного значения в зависимости от времени или категорий. Также можно вывести маркеры у каждого значения данных.

• Нормированный график с накоплением – тип диаграммы показывает тенденцию вклада отдельного значения в процентах в зависимости от времени или категорий. Также можно вывести маркеры у каждого значения данных.

• Объемный график – график с объемным эффектом.

Круговые диаграммы

Круговая диаграмма показывает размер элементов, образующих ряд данных (Ряд данных. Набор связанных между собой элементов данных, отображаемых на диаграмме. Каждому ряду данных на диаграмме соответствует отдельный цвет или способ обозначения, указанный на легенде диаграммы. Диаграммы всех типов, кроме круговой, могут содержать несколько рядов данных.), пропорционально сумме элементов. Круговая диаграмма всегда показывает только один ряд данных и полезна, если необходимо подчеркнуть важность определенного элемента данных. Круговые диаграммы делятся на следующие подтипы:

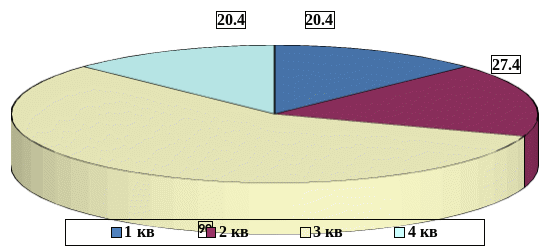

• Круговая диаграмма – тип диаграммы показывает вклад каждого значения в общую сумму. Диаграммы этого типа также можно представить в объемном виде, как показывает следующий пример.

Пример:

• Разрезанная круговая диаграмма – тип диаграммы показывает вклад каждого значения в общую сумму, выделяя отдельные значения. Диаграммы этого типа также можно представить в объемном виде.

• Вторичная круговая диаграмма – круговая диаграмма, в которой указанные пользователем значения извлечены и объединены во вторую круговую диаграмму. Например, для облегчения работы с маленькими секторами основной диаграммы их можно объединить в один элемент, а затем вынести этот элемент в отдельную круговую или линейчатую диаграмму рядом с основной.

Пример:

• Вторичная гистограмма – круговая диаграмма, в которой указанные пользователем значения извлечены и объединены в линейчатую диаграмму
