Технологические операции формирования ткани.
Цель ткачества – формирование ткани определенной структуры с заданными свойствами и внешним видом.
Основная и уточная пряжа из приготовительного отдела поступает на ткацкий станок, где из нее вырабатывают ткань определенного переплетения, плотности и ширины.
Процесс образования ткани на ткацком станке складывается из следующих циклически связанных друг с другом основных технологических операций:
- зевообразование – нити основы перемещаются в вертикальном направлении, разделяются в соответствии с рисунком переплетения и образуют зев;
- прокладывание уточной нити – в образованный зев вводится уточная нить;
- прибивание – проложенная в зеве уточная нить прибивается к опушке ткани, образуется новый элемент ткани;
- отвод и навивание ткани – наработанная ткань отводится из зоны формирования и наматывается на товарный валик;
- отпуск основы – основа сматывается с ткацкого навоя под определенным натяжением, необходимым для ведения технологического процесса.
Все эти операции осуществляются в результате согласованного действия основных механизмов ткацкого станка:
- зевообразовательный механизм, перемещающий нити основы в вертикальном направлении;
- боевой механизм для прокладывания уточной нити через зев;
- батанный механизм, прибивающий бердом уточную нить к опушке ткани;
- товарный регулятор, отводящий наработанную ткань и перемещающий нити основы в продольном направлении;
- основный тормоз или регулятор, отпускающий основу с навоя и создающий необходимое ее натяжение.
Кроме основных механизмов на станке имеются предохранительные и дополнительные механизмы.
Предохранительные механизмы останавливают ткацкий станок для предотвращения образования пороков ткани в случае обрыва уточной или основной нити и освобождают ткача от непрерывного наблюдения за работой станка.
Дополнительные механизмы позволяют вырабатывать ткани с различным утком и повышают производительность труда ткача.
Процесс зевообразования
Подъем и опускание ремизок, а вместе с ними и нитей основы, называется зевообразованием, а пространство, ограниченное поднятыми и опущенными нитями основы называется зев
Зев образуется с целью прокладывания утка и переплетения нитей основы и утка в ткани.
Сущность зевообразования заключается в разделении всех или группы нитей основы на две части в соответствии с видом переплетения и перемещении этих частей от заправочной линии в крайнее положение и обратно.

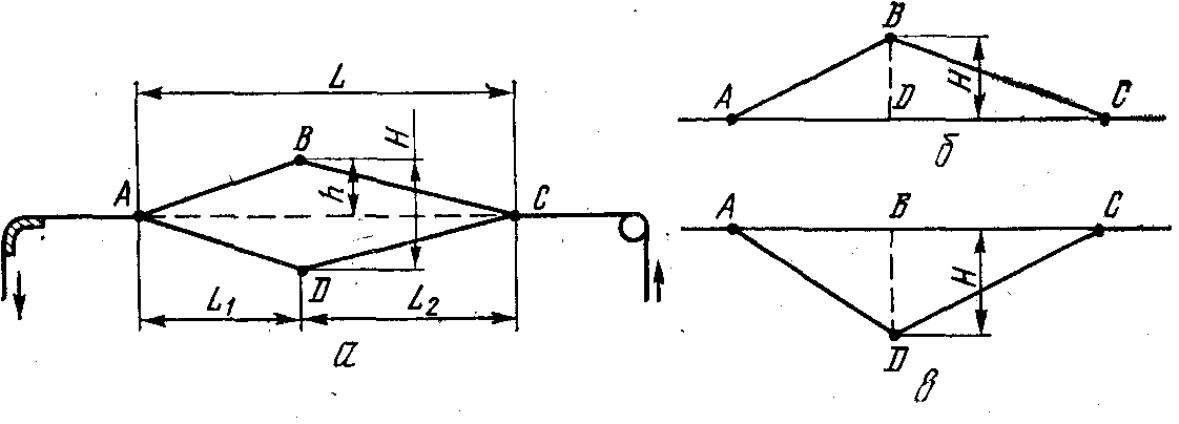

Рис. 1. Схемы зевов
(а - полный, б - неполный верхний, в - неполный нижний)
Высотой зева Н (рис. 1, а) называется расстояние между глазками галев ремизок, находящихся в верхнем и нижнем положениях при полном раскрытии зева. Длиной зева L называется расстояние между опушкой ткани А и ламелями или разделительным прутком С. Длину передней части зева L1 называют глубиной, а длину задней L2 — выносом зева. Длина зева зависит от конструкции ткацкого станка и числа ремизок зевообразовательного механизма.
Линия АС, соединяющая опушку ткани с ламелями, является средним уровнем основы, или фазой заступа. Величина h — это отклонение глазка галева ремизки от средней линии.
В ткачестве зевы разделяются на полные (рис. 1, а) и неполные (рис. 1, б, в). Неполный зев может быть верхним или нижним в зависимости от того, вверх или вниз отклонена часть нитей основы при его образовании.
В зависимости от характера движения ремизок (нитей основы) различают закрытый, открытый и полуоткрытый зевы. Выбор того или иного зева определяется скоростью ткацкогостанка, видом пряжи и структурой вырабатываемой ткани.
Закрытый — это зев, при котором за один оборот главного вала все нити основы независимо от рисунка переплетения приходят на средний уровень.
Открытый — это зев, при котором за один оборот главного вала на средний уровень приходят не все нити основы, а лишь те, которые меняют свое положение согласно рисунку переплетения, а остальные выстаивают в крайних положениях.
Полуоткрытый — это зев, при котором за один оборот главного вала на средний уровень приходят только те нити основы, которые меняют свое положение, а нити основы, которые находились в верхнем положении несколько опускаются, не доходя до среднего уровня, а затем вновь поднимаются.
