Механический замок.

Ограниченный доступ (2)

Открыто

Закрыто (1)

Механический замок – резервное средство на случай отказа основной системы.

Позволяет как заблокировать доступ в кабину полностью так и оставить возможность открытия двери ключом (режим полета). В нормальных условиях полная блокировка не применяется.

Управление механическим замком осуществляется со стороны пилотской кабины с помощью запорных рычагов, из пассажирского салона – ключом.

Выбор режима блокировки осуществляется следующим образом: при их совместном повороте в положение;

• полная блокировка,

• частичная.

Форточки кабины пилотов.

Кабина пилотов ВС Боинг 757-200 имеет две форточки на полозьях, которые могут быть открыты изнутри кабины пилотов. Летный экипаж может воспользоваться этими форточками как путями для эвакуации в случае, если нет возможности эвакуироваться через двери ВС.

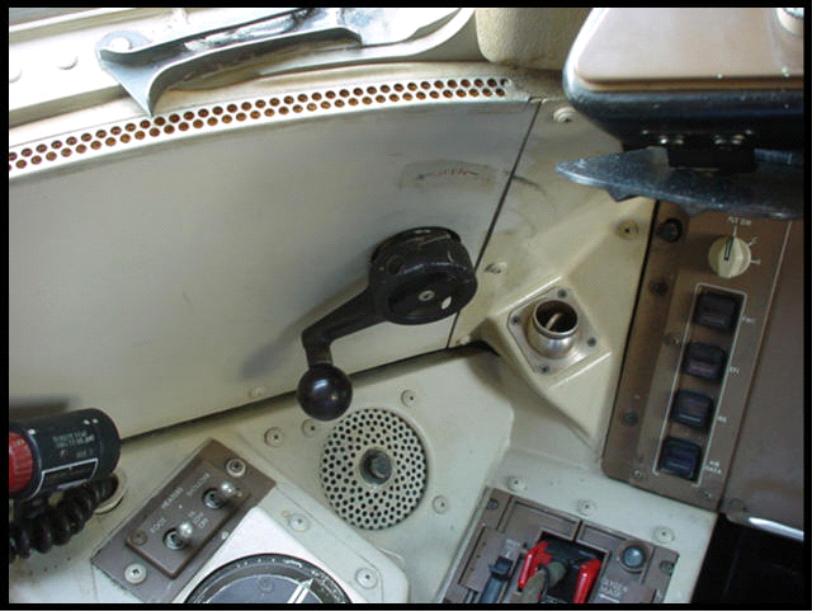

Открытие форточки кабины пилотов.

Кнопка фиксатора

Ручка открытия

SHAPE \* MERGEFORMAT SHAPE \* MERGEFORMAT

Рычаг фиксатора

1. Нажать кнопку на верхней части рычага;

2. Потянуть рычаг внутрь и назад для разблокировки;

3. Поворачивать ручку для открытия окна.

Закрытие форточки кабины пилотов.

1. Поворачивать ручку для закрытия окна;

2. Нажать кнопку на верхней части рычага;

3. Потянуть рычаг вперед и внутрь для закрытия окна.

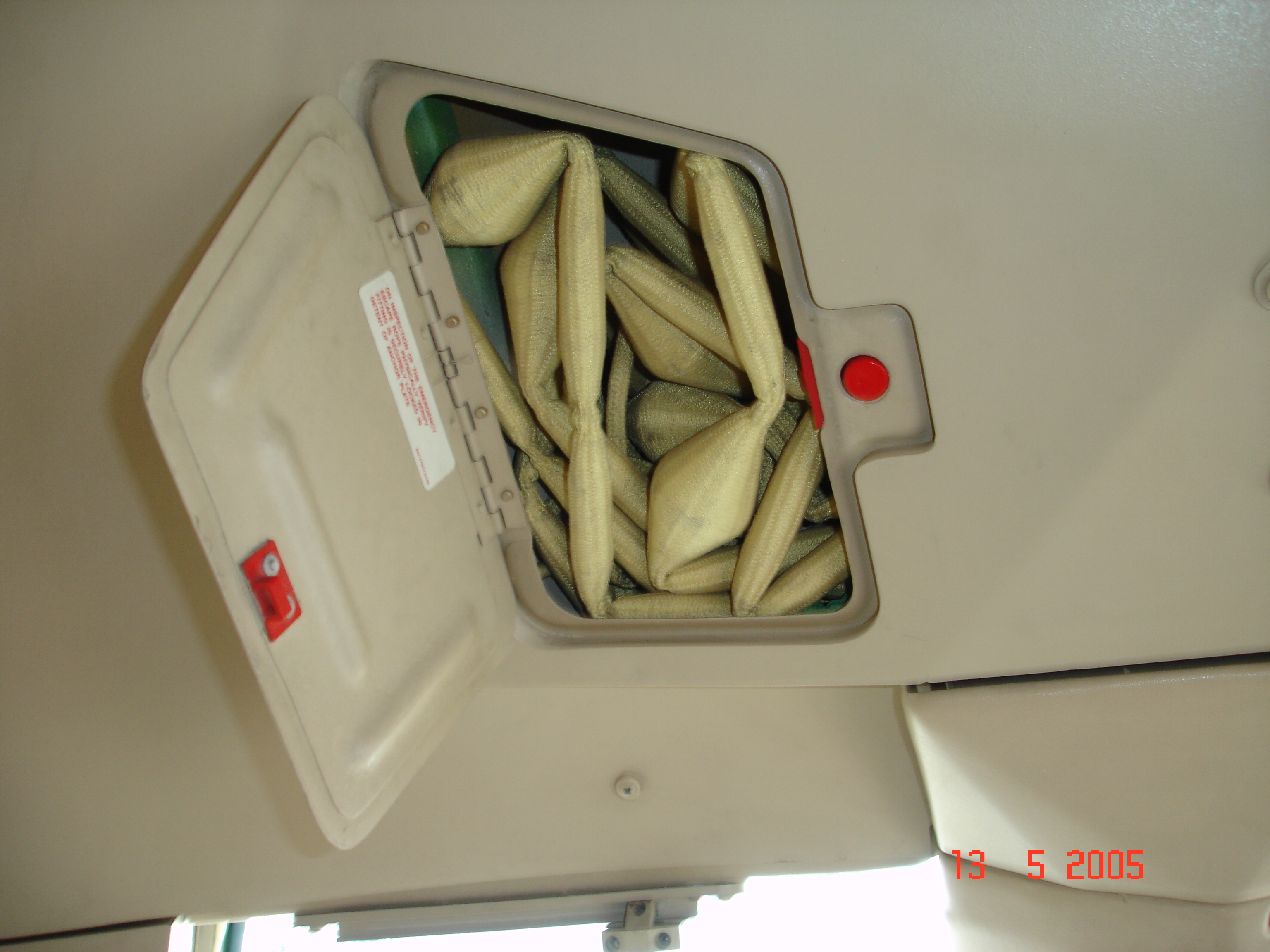

Канаты для эвакуации.

Канаты для эвакуации расположены над каждой форточкой в потолочной нише. Они могут быть использованы членами летного экипажа для покидания ВС через эти выходы.

Один конец каната закреплен внутри люка, где расположен канат для эвакуации.

Процедура приведения канатов для эвакуации в действие.

SHAPE \* MERGEFORMAT

КРАСННАЯ КНОПКА ДЛЯ ОТКРЫТИЯ ЛЮКА

КАНАТ

1. Нажать красную кнопку на люке расположения каната;

2. Развернуть канат и убедиться, что он прикреплен к ВС ;

3. Выбросить через открытое окно;

4. Убедиться в надежности крепления;

5. Покинуть кабину пилотов, используя принцип “нога – голова - нога»;

6. Спускаться на руках, придерживая канат ногами.

Противопожарное оборудование туалетных комнат.

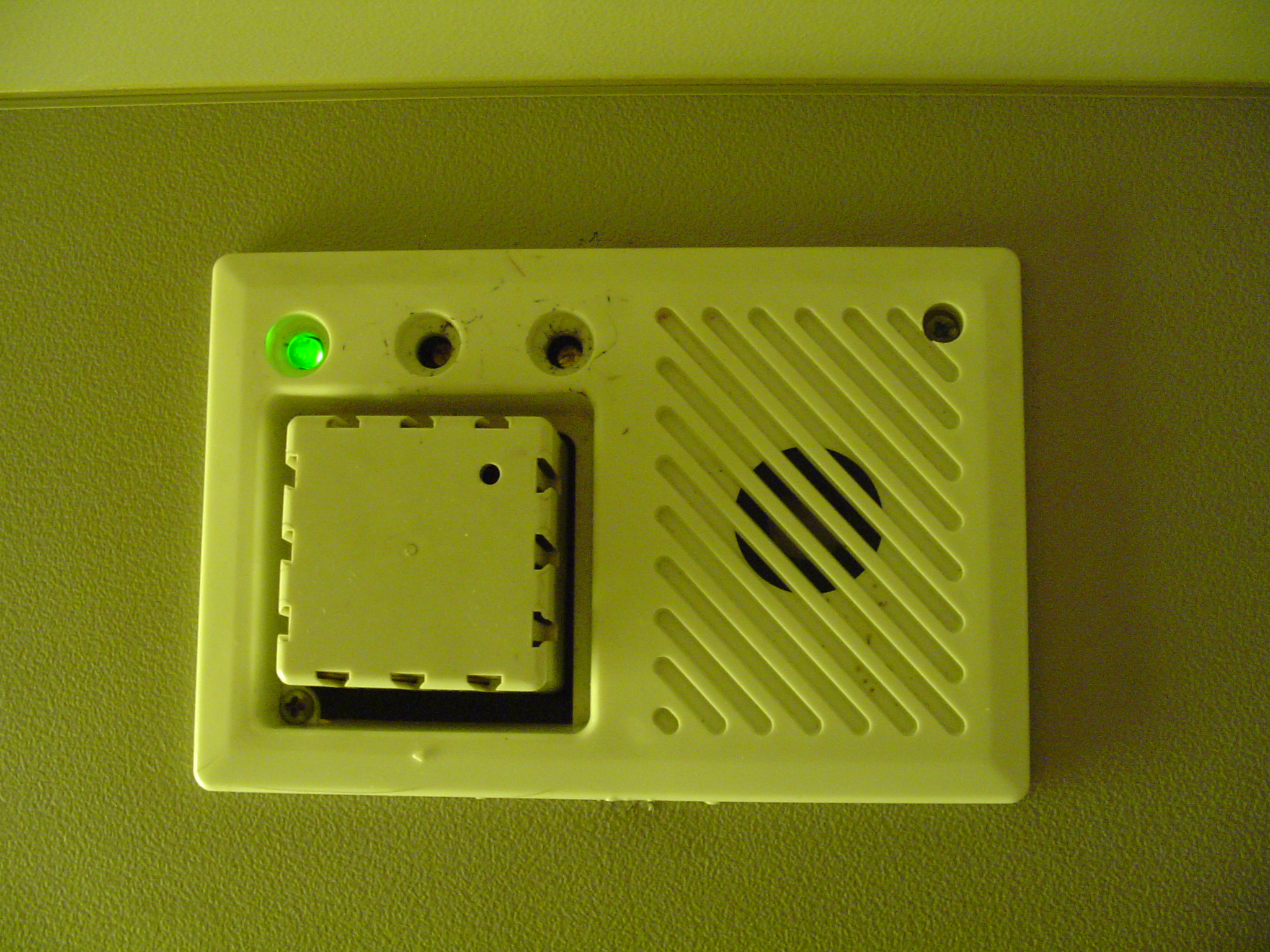

Система детектора дыма.

Система предназначена для обнаружения задымления в туалетных комнатах и подачи сигнала.

состоит из:

• детектора дыма в каждом туалете (см. рис.)

• _{звуковой и световой сигнализаций в пилотской и пассажирской кабинах.}

Система готова к работе, когда на панели детектора горит индикатор зеленого цвета. В случае появления дыма в туалетной комнате на панели детектора дыма загорается индикатор красного цвета и звучит звуковой сигнал. Дополнительно загорается лампочка вызова в соответствующем туалете и мигает лампочка оранжевого цвета на табло вызова в данной части самолета. В пилотской кабине на мониторе загорается сигнализация «LAV SMOKE».

SHAPE \* MERGEFORMAT

Звуковой сигнал детектора дыма может быть отключен путем нажатия на кнопку отключения звукового сигнала, которая расположена на панели детектора дыма (для этого используется специальный инструмент или шариковая ручка).

В случае срабатывания системы обнаружения дыма, действовать в соответствии с «Инструкцией по тушению пожара».

Каждый случай срабатывания детектора дыма, даже ложный, должен быть зарегистрирован в Техническом Бортовом Журнале (TLB).

Проверка системы детектора дыма в туалете.

Во время предполетной подготовки, проверки по чек-листам проверяем, чтобы детектор дыма был не заблокирован, горел зеленый индикатор. В рейсе, не реже, чем каждые 20 мин., проверяем, чтобы детектор был не заблокирован и горел зеленый индикатор.
