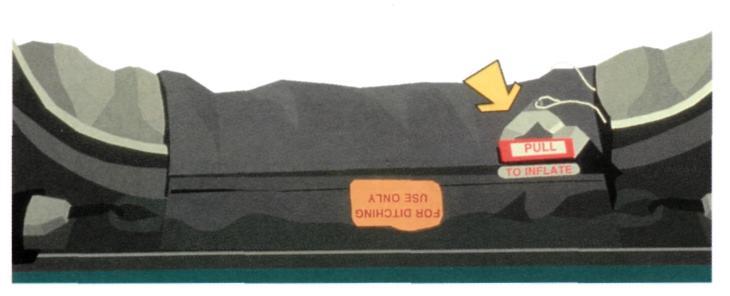

Поднять фартук трапа с надписью «for ditching use only»,

§

Радиомаяк ADT-406 оснащен программным модулем, обеспечивающим легкую идентификацию Воздушного Средства. Система не требует программирования и дополнительных специализированных настроек. Предусмотрено подключение к дистанционному пульту управления, реализована возможностью передачи GPS данных.

ADT-406 работает на всех используемых этими устройствами частотах - 406MHz, 243MHz и 121.5MHz

Радиомаяк ADT 406

Производитель: ELTA SA

Объединяя опыт работы на частотах 406MHz с комментариями и требованиями клиентов, ELTA SA разработала новый ELT-радиомаяк ADT 406, который обладает новыми качествами и значительно улучшает предыдущие способности аналогичных устройств.

Сертифицированный Cospas-

Sarsat Аварийный Радиомаяк

Общие свойства

• Источник питания: высокомощные литиевые батареи, обеспечивают автономную работу на протяжение 60 часов при температуре -20°C. Срок годности - 5 лет

• Мощность: 2 блока 6 VDC

• Программирование: электронное, посредством использовании кабеля-соединителя и тест-установки или же серийного порта, подсоединенного к компьютеру.

• Дополнительная антенна: всенаправленная, 406 MHz

Характеристики

Сертификаты

• Высота: 73mm

• Ширина: 160mm

• Длина: 234mm

• Вес с дополнительной антенной: 1.6kg

• Длина дополнительной антенны: Max 200mm

• Рабочая температура: от -20°C до +55°C

• Температура хранения: от -55°C до +85°C

• Сертифицирован Cospas-Sarsat

• EUROCAE ED 62

• Сертифицирован JTSO: JTSO 2C91a и JTSO 2C126

• RTCA DO 183 и DO 204

• Сертифицирован: TSO TSO C91a и TSO C126

Модификации

Опции

• Дополнительная антенна: длинная прямая, длинная согнутая, короткая прямая, короткая согнутая

• Внешняя антенна (3-х частотная)

• Дистанционный пульт управления

The KANNAD 406 AS сертифицирован Департаментом Гражданской Авиации Франции согласно стандарту EUROCAE ED62, а так же Федеральными Авиационными Властями согласно стандарту TSO-C91a и TSO-C126.

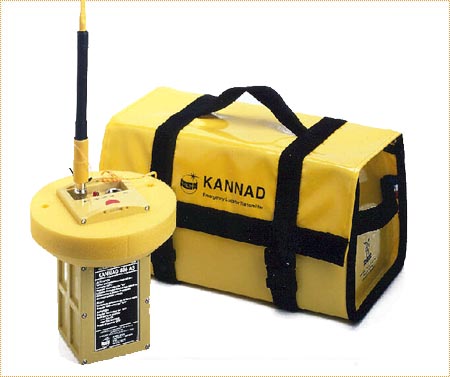

Радиомаяк Kannad 406 AS

Производитель: SERPE-IESM

KANNAD 406 AS Аэронавигационный Аварийный Радиомаяк, соответствует стандартам и протоколам COSPAS-SARSAT.

• Обеспечивает Всемирное покрытие

• Обеспечивает точность отслеживания и передачи данных (<1км)

• Обеспечивает быстрое определение местонахождения ВС, подающего сигналы аварийной ситуации (Аварийный Радиомаяк определяет универсальный идентификационный номер ВС)

• Обеспечивает определение ложных аварийных сигналов

Благодаря сниженной массе, KANNAD 406 AS легко устанавливается на ВС. В комплект системы входит так же переносная сумка, флэш-лампа (вспышка) и устройство звуковой сигнализации.

Благодаря технологии LiMnO2 батареи заменяются только по истечению 6 лет работы (по сравнению с предшествующими системами Аварийных Радиомаяков, требующих ежегодной или 2-х годичной замены).

SERPE-IESM рекомендует раз в два года проводить проверку системы оборудования

Электротехнические характеристики

121.5 / 243.0 MHz Передатчик

• Частоты: 121.5 MHz +/- 6 kHz, 243.0 MHz +/- 12 kHz

• Выходная мощность: 20 dBm до 26 dBm на каждую частоту

• Рабочий цикл: Постоянный, за исключением 406 частоты передач (500 ms каждые 50s)

• Тип модуляции сигнала: 3K20A3N

• Уровень модуляции: > 85 %

• Сигнал модуляции: Частота затухания от 1420 Hz до 490 Hz

• Частота повторения: 3 Hz

• Автономная работа: Более 48 часов при температуре -20°C

406.025 MHz Передатчик

• Частоты: 406.025 MHz +/-2 kHz

• Выходная мощность: 37 dBm +/- 2 dB

• Кодирование данных: Biphase L

• Длительность передачи: 440 ms (краткое сообщение) каждые 50 sec. Обеспечивает передачу так же и длинных сообщений (520 ms)

• Частота повторения: 47.5 to 52.5s

• Скорость передачи: 400 BPS +/-1%

• Синхронизация: 0 0001 1111, 0 1101 0000 (во время автоматического контроля)

• Автономная работа: Более 24 часов при -20°C

Дополнительная антенна

Батарея

• Тип: стержневая

• Длина: 43 cm (17")

• Тип соединителя: BNC

• Частоты: 121.5 / 243 / 406 MHz

• Тип радиоизлучения: ОВЧ волна (частота) / Ѕ УВЧ волна (частота)

• Чертежный номер: S18 20 506 - XX

• Источник питания: 3 x LiMnO2 D

• IATA сертификация: "Система безопасна для транспортировки и применения в авиации общего назначения" СЕРТИФИЦИРОВАН

• Замена: Каждые 6 лет

Механические характеристики

Дополнительные характеристики

Корпус

• Материал: пластик ASA-PC

• Обработка: Светло-желтого цвета (RAL 1018)

• Классификация: M0

• Габариты передатчика: 172 mm x 82 mm x 82 mm, 6.8" x 3.2" x 3.2"

• Общая масса (макс. включая дополнительную антенну): 590 mm x 160 mm x 160 mm, 23.2" x 6.3" x 6.3"

• Упаковочные размеры: 290 mm x 165 mm x 165 mm, 11.4" x 6.5 " x 6.5"

• Вес (включая дополнительную антенну, ремень\ установочную скобу и батареи): Типичн : 1180 g 2.54 lbs., Макс : 1250 g 2.75 lbs.

• Температура хранения: -55°C до +85°C

• Рабочая температура: -20°C до+55°C

• Вспышка AVGAS: вспышка / 2 мин

• Высота: 55 000 ft

• Вибрации: DO160C / ED14C категория YLM/C

  • 5Hz to 14 Hz 2a = 5.1 mm (a=амплитуда)

  • 14Hz to 45 Hz g = 2 G (g = ускорение)

  • 45Hz to 55 Hz 2a = 0.49mm

  • 55Hz to 2000 Hz g = 3 G

  • скорость: 1 octave / min

• Ударная волна: 500 G / 4 ms

• Ударопрочность: 100 G / 13 ms

• Проникновение: 25 Kg / 20 cm

• Краш тест: 450 Kg / 5 min

• Вспышка: DO160C / ED14C категория A

• Водоустойчивость: DO160C / ED14C категория W

• Магнитный эффект: DO160C / ED14C категория Z

• Чувствительность индуцированного сигнала: DO160C / ED14C категория Z

• Радиочастотная чувствительность: Соответствует ED 62 § 4.4.10

• Радиочастотная эмиссия: DO160C / ED14C категория B

Надежность

Следует принять во внимание, что среднее время выработки на отказ исчисляется согласно стандарту MIL HDBK-217F, а само устройство работает всего 100 часов после первой активизации.

Таким образом, среднее время безотказной работы определяется как:

• Среднее время безотказной работы в процессе передачи данных 35 000 часов
