Аварийно-спасательное оборудование

ВС Боинг 757-200

Аварийно-спасательное оборудование

ВС Боинг 757

ОГЛАВЛЕНИЕ

Станции бортпроводников 4

Панели управления бортпроводников 8

Аварийное освещение 12

Тумблер включения аварийного освещения в кабине пилотов 12

Система светящихся дорожек 13

Фонарь 14

Панель локальных вызовов (ACP) 15

Система связи. Интерфон 16

Аварийные выходы и пути эвакуации 17

Двери пассажирской кабины 1L 2L 4L 18

Аварийные выходы 1L/1R,2L/2R,4L/4R 19

Автоматическое положение двери 20

Ручное положение двери 21

Безопасность перевода положения дверей 21

Манометр надувного трапа 24

Активирование трапа-плота 25

Правила спуска по трапу 26

Двери, используемые при эвакуации на воду 27

Вместимость трапов-плотов 27

Отсоединение трапов-плотов от самолета 28

Натягивание канопе 30

Плоты RFD-46 31

Спасательный жилет 32

Комплекты для выживания 33

Аварийный радиомаяк ADT 406 AP (ELT) 34

Аварийный радиомаяк KANNAD 406 AS 37

Мегафон 41

Аварийные выходы 3L/3R 42

Открытие аварийного выхода 43

Дверь кабины пилотов 44

Электромагнитный замок 46

Кодовая панель управления электромагнитным замком 47

Нормальный доступ 47

Аварийный доступ 48

Механический замок 49

Форточки кабины пилотов 50

Открытие форточки кабины пилотов 50

Закрытие форточки кабины пилотов 50

Канаты для эвакуации 51

Процедура приведения в действие канатов для эвакуации 51

Противопожарное оборудование туалетных комнат 52

Система детектора дыма 52

Стационарный огнетушитель 54

Индикатор температур 55

Огнетушитель HALON 57

Водный огнетушитель 58

Дымозащитный капюшон 59

Аварийный топор и фомка 62

Огнеупорные перчатки 62

Стационарная кислородная система кабины пилотов 63

Стационарная кислородная система пассажирской кабины 65

Переносной кислородный прибор с 2-мя штуцерами «SCOTT»(120л/240л) 69

Одноразовая кислородная маска 71

FIRST AID KIT 72

Расходная бортовая аптечка 73

Перечень БАСО на ВС Боинг 757-200 VQ-BAК 77

Перечень БАСО на ВС Боинг 757-200 VQ-BAL 78

Перечень БАСО на ВС Боинг 757-200 VQ-BBT 79 Перечень БАСО на ВС Боинг 757-200 VQ-BBU 80 Схема Размещение АСО на ВС Боинг 757-200 VQ-BAL 81

Схема Размещение АСО на ВС Боинг 757-200 VQ-BAL 82

Схема Размещение АСО на ВС Боинг 757-200 VQ-BBT 83

Схема Размещение АСО на ВС Боинг 757-200 VQ-BBU 84

Станции бортпроводников на вс Боинг 757-200

.

Бортпроводник	Расположение станций
1L 1R	Двойное откидное кресло у двери 1L
2L 2R	Двойное откидное кресло у двери 2R
3L только для VQ-BBT/BBU	Одинарное откидное кресло слева по борту (дверь 3L)- не для всех модификаций
3R	Одинарное откидное кресло справа по борту (дверь 3R)
4LR	Двойное откидное кресло слева по борту (дверь 4L)

При составе кабинного экипажа

5 Бортпроводников, отсутствует 1r.

Его обязанности по процедурам перевода селекторов дверей выполняет 1L, по обслуживанию пассажиров в рейсе-2L.

Станция

1 L

Станция

2 R

Станция

3 R

Станция

4 L

Станция 3L

Только для

Не для всех модификаций

Двойные станции бортпроводников расположены возле двери 1L (по ходу полета ВС) ,2R и 4L (против хода полета ВС).

Станции бортпроводника состоят из откидного кресла и плечевой и поясной систем ремней безопасности, которые обязательно следует застегивать, когда бы бортпроводник не находился на своей станции во время взлета, посадки или турбулентности.

Каждая станция бортпроводника оборудована:

- переговорным устройством (интерфон),

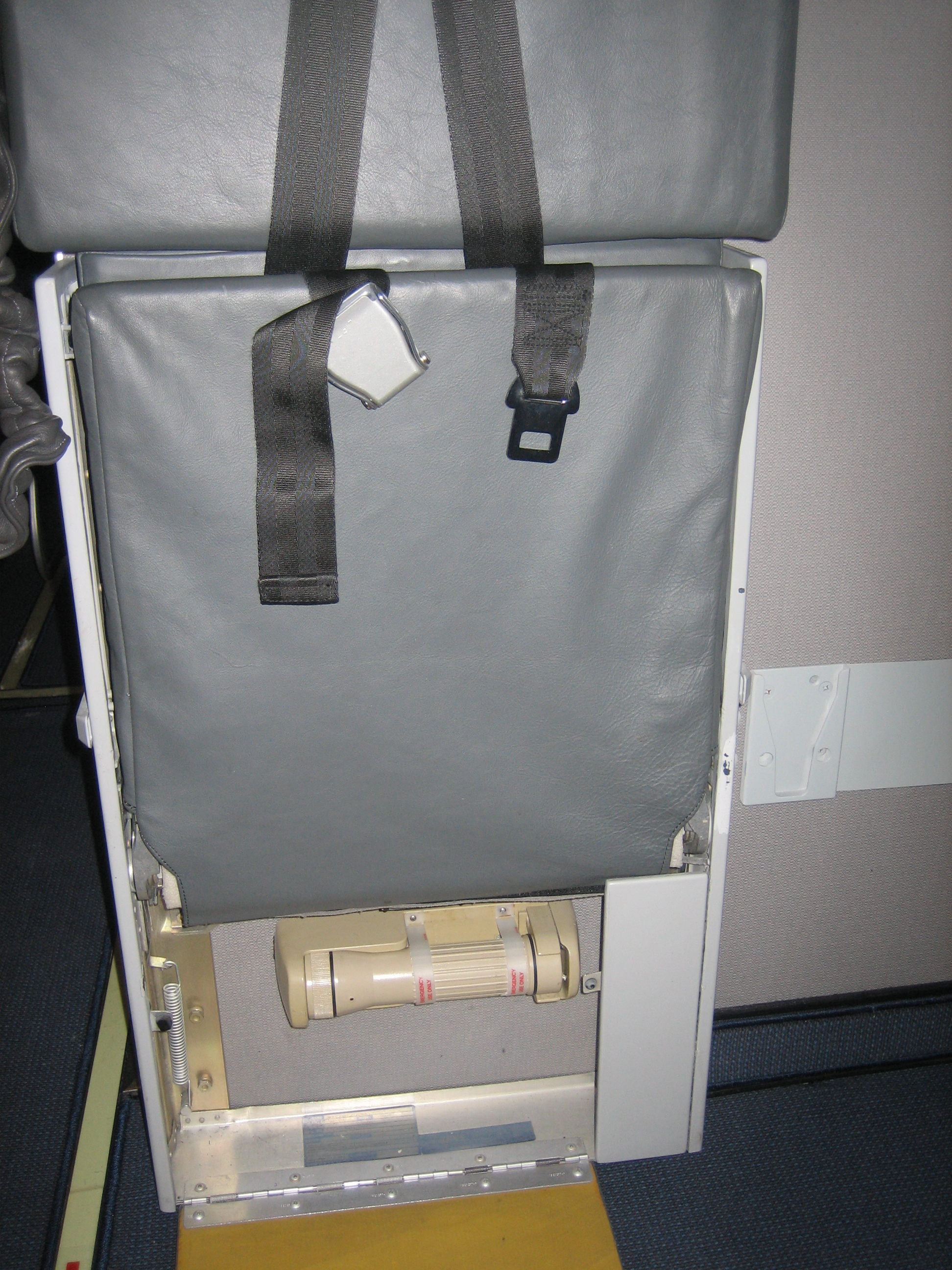

- отсеком с аварийно-спасательным оборудованием под креслом (спасательные жилеты, фонари, сборник инструкций)

Станции 1L и 4L дополнительно оборудованы :

- 2 детскими ремнями , 4 удлинительными ремнями + огнетушители.

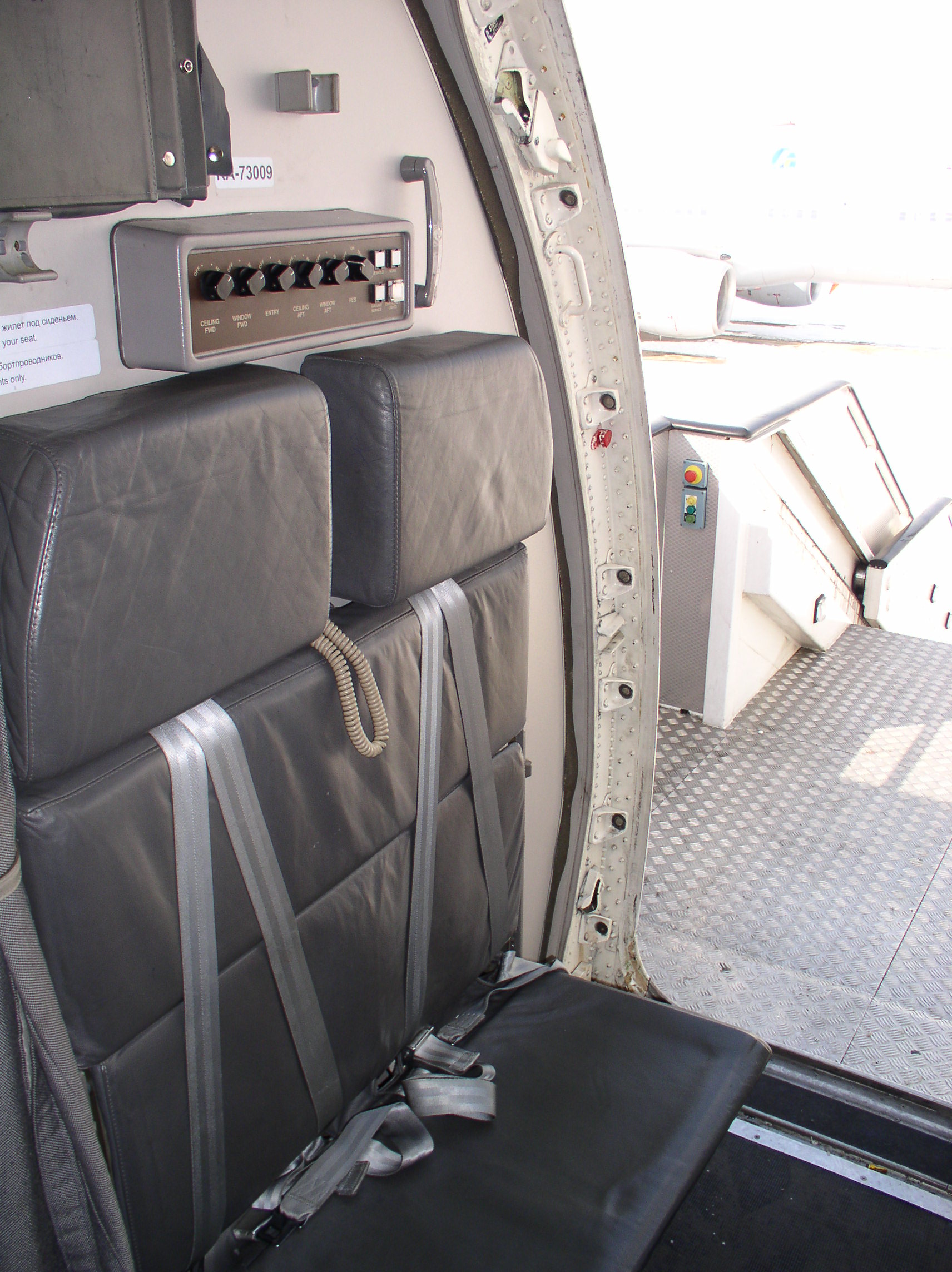

Станция бортпроводников 1l /1r

Одинарные станции бортпроводников расположены слева и справа возле дверей 3L и 3R (против хода полета ВС).

Станция бортпроводника 3 r

Станция бортпроводника 3 R

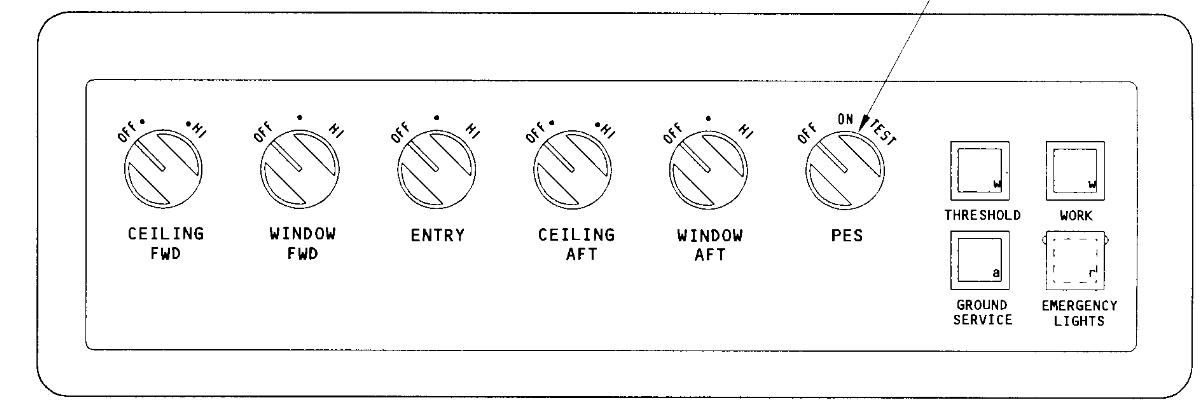

Панели управления бортпроводников.

ВС Боинг- 757 оборудован панелями бортпроводников, при помощи которых могут контролироваться различные электрические системы на борту ВС.

Панели бортпроводников расположены вблизи станций бортпроводников около 1Lи 4L .

Главная панель расположена над станцией бортпроводников 1L.

С ее помощью контролируются электрические системы для пассажирского салона:

1. Потолочное освещение (CEILING);

2. Освещение зоны входа (ENTRY);

3. Надоконное освещение (WINDOW);

4. Рабочее освещение (WORK);

5. Ручка включения развлекательной системы для пассажиров (PES);

6. Кнопка включения аварийного освещения (EMERGENCY LIGHTS);

7. Освещение пороговой зоны (THRESHOLD)

Важно:

8. Кнопка «Наземное обслуживание» (GROUND SERVICE)- предназначена только для обслуживающего инженерного персонала.

Контроль потолочного освещения (CEILING).

Потолочное освещение регулируется вращением ручки CEILING .

Оно имеет четыре степени яркости:

OFF Выключено;

NIGHT Обеспечивает низкий уровень освещения в восьми точках

салонов;

DIM Обеспечивает 50% освещение;

HI Обеспечивает 100% освещение.

Контроль вестибюльного освещения (ENTRY).

Вестибюльное освещение регулируется вращением ручки ENTRY .

Оно имеет три степени яркости:

OFF Выключено;

DIM Обеспечивает 50% освещение;

HI Обеспечивает 100% освещение.

Контроль надоконного освещения (WINDOW).

Надоконное освещение регулируется вращением ручки WINDOW .

Оно имеет три степени яркости:

OFF Выключено;

DIM Обеспечивает 50% освещение;

HI Обеспечивает 100% освещение.

Контроль развлекательной системы для пассажиров (PES).

Ручка включения развлекательной системы (PES) имеет три позиции:

OFF Выключает развлекательную систему для пассажиров;

ON Соединяет развлекательную систему для пассажиров с блоками индивидуального управления в подлокотнике кресел;

TEST Только для обслуживающего инженерного персонала.

Контроль освещения пороговой зоны (THRESHOLD).

Лампа направленного освещения пороговой зоны может быть включена или выключена нажатием соответствующей кнопки.

Контроль рабочего освещения (WORK).

Лампа направленного освещения рабочей зоны над станцией бортпроводников 1L может быть включена или выключена нажатием соответствующей кнопки.

Контроль аварийного освещения (EMERGENCY LIGHTS).

Кнопка с защитным колпачком, при нажатии на которую светится красный индикатор и включается аварийное освещение в салоне.

Для включения:

-ПОДНЯТЬ защитный колпачок

-НАЖАТЬ кнопку включения, которая активирует систему и аварийное освещение включается даже при выключенном тумблере в кабине пилотов

Важно: Аварийное освещение может быть выключено вторичным нажатием кнопки включения.

Дополнительные панели бортпроводников

На ВС Боинг 757-200 имеются дополнительные панели, расположенные

над станцией БП 4L вблизи двери 4L.

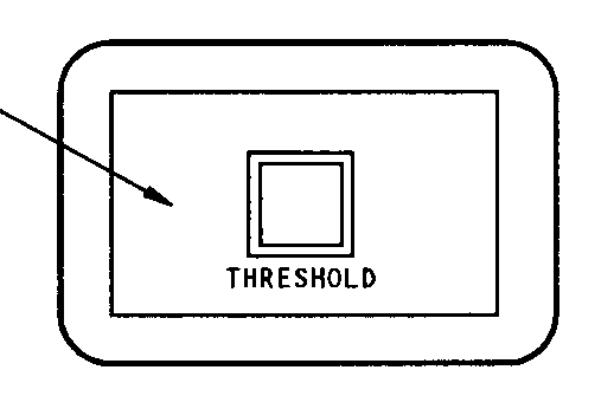

Освещение пороговой зоны над дверью 2L / Контроль

Нажатие кнопки над дверью 2L включает систему освещения в этой зоне

КНОПКА ОСВЕЩЕНИЯ ПОРОГОВОЙ ЗОНЫ
