Принципиальные схемы устройств активного контроля Приборы активного контроля для шлифования станков (круглое наружное шлифование)

На этих станках деталь устанавливается и базируется в центрах.

Задача приборов контролировать наружный диаметр обрабатываемой детали и подавать команду на:

1. прекращение обработки при достижении заданного размера

2. включение след-го режима обработки (напр. чистового шлифования)

Для измерения наружного диаметра примен-ся приборы, построенные по схемам условно делящимся на:

1. трехконтактные схемы (прибор)

2. двухконтактные

3. одноконтактные

Каждая из схем имеет недостатки и преимущ-ва. Применение той или иной схемы или прибора, построен. по этой схеме обуславлив-ся факторами:

1. уровень автоматизации производства

2. применяемое технологич-ое оборуд-ие

3. экономическое обоснование (целесообразность)

4. наличие персонала с соотв-ей квалификацией.

Трехконтактные приборы

Схема таких приборов распространена для станков универсальных, круглошлифовальных и специализированных, или торцекруглошлифовальных. Чаще всего приборы, построенные по этой схеме предназначены для контроля детали, у которых обрабатывается короткая повехность, либо несколько поверсхностей одинакового размера. Чаще всего обработка ведется методом обрезания, реже «на проход».

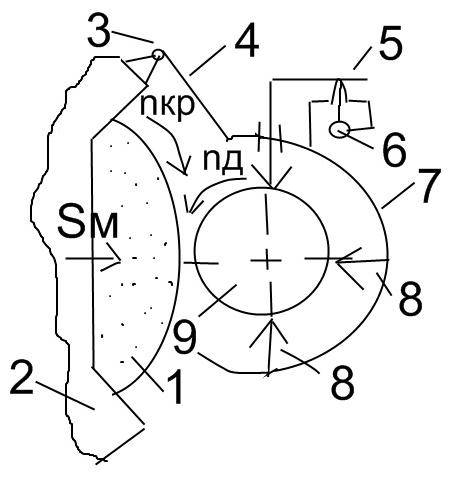

1. Шлифовальный круг

2. Кожух шлифов-го круга

3. Шарнир

4. Система рычагов и кулис

5. Измерит-ый наконечник

6. Индикатор (регистрир. устр-во)

7. Корпус скобы

8. Базовые наконечники

9. Обрабатываемая и контролируемая деталь.

Работа скобы осущ-ся в след-ей послед-ти:

1) Включается рабочая подача и начинается процесс обработки

2) На обрабатываемую поверх-ть устанавлив-ся скоба, таким образом чтобы все три наконечника касались обрабатываемой поверхности.

3) Деталь обрабатывается и одновременно контролируется

Результаты контроля считывает оператор.

4) По рез-там контроля оператор принимает решения остановить обработку или продолжить.

5. После прекращения обработки скоба отводится.

Приборы, построенные по этой схеме достаточно сложно автомат-ся. Чаще всего процесс подвода к обрабатыв-ся поверхности измерит-го устройства и его отвода осущ-ся вручную. Настройка тоже ручная.

Показанная схема примен-ся при обработке коротких цилиндрических поверхностей. При обработке длинных деталей( если длина больше 3d), примен-ся трехконтактные приборы «наездники».Их применение связано с тем, что:

1. контроль необх-мо осуществить по всей длине обработки, а не в одном сечении

2. детали обраб-ся с использов-ем мопетов(поддерживающее устройство), наездникам они не мешают

Наездники строятся по принципу призмы:

1- Кожух шлифовальн. круга

2 – Шлифовальный круг

3 - Шарнир установленный на кожухе шлифовального круга

4 – система рычагов

5 – призма «наездник»

6 – индикатор (датчик)

7 - Обрабатываемая деталь

8 – поддерживающий мопет

В отличиии от предыдущ. схемы достигаемая точность обраб-ки по этой схеме меньше, т.к. на конечный результат будут влиять дополнительные составляющие погрешности.
