Часть 7. Ознакомление с дискретным преобразованием Фурье и использованием временных окон при анализе спектров колебаний

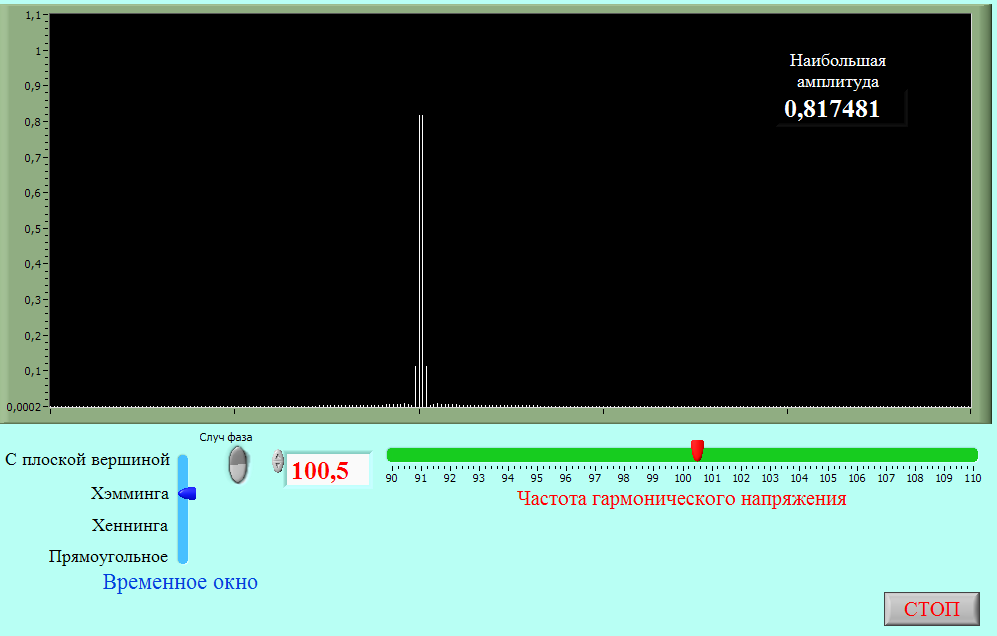

Изображения спектра, полученные с использованием различных временных окон: прямоугольном, Хемминга, Хеннинга и плосковершинном (п.п. 7.3 и 7.4):
Часть 8. Экспериментальное исследование спектров виртуальным цифровым анализатором спектра
Таблица 8.1. Результаты экспериментального исследования спектров квазигармонических колебаний с помощью виртуального анализатора спектра
Источник колебаний |
Уровень гармоник, дБ |
Парциальные коэффициенты гармоник (в децибелах / в процентах) |
Коэффициент гармоник, % |
Допустимое значение коэффициента гармоник, % |
||||||||
1-й |
2-й |
3-й |
4-й |
5-й |
1-й |
2-й |
3-й |
4-й |
5-й |
|||
Генератор SFG-2110 |
110 |
39 |
35 |
23 |
25 |
|
|
|
|
|
|
|
Генератор Г3-118 |
96 |
12 |
24 |
0 |
24 |
|
|
|
|
|
|
|
Функциональный генератор блока BNC-2120 |
110 |
64 |
58 |
54 |
70 |
|
|
|
|
|
|
- |
Функциональный генератор осциллографа GOS-620FG |
108 |
52 |
76 |
36 |
31 |
|
|
|
|
|
|
- |
Таблица 8.2 - Результаты экспериментального исследования спектров амплитудно-модулированных колебаний с помощью виртуального анализатора спектра
Частота несущего колебания АМК на выходе SFG-2110 |
Результаты измерений частот Fi и амплитуд Umi гармонических составляющих АМК |
Результаты вычислений |
|||||||||
i = 0 |
i = 1 |
i = 2 |
i = 3 |
М, % |
Fог, Гц |
Кг ог, % |
|||||
F0 , Гц |
Um0, дБ |
F1 , Гц |
Um1, дБ |
F2 , Гц |
Um2, дБ |
F3 , Гц |
Um3, дБ |
|
|
|
|
8 кГц |
7.9 |
96 |
8.4 |
88 |
8.8 |
32 |
9.2 |
44 |
|
|
|
10 кГц |
9.9 |
98 |
10.4 |
72 |
10,8 |
0 |
11.2 |
40 |
|
|
|
12 кГц |
12 |
92 |
12.4 |
72 |
12,8 |
0 |
13.2 |
38 |
|
|
|
