Лекция 9 Индукционные методы гис

Вихревые токи, которые формируются в среде создают вторичное электромагнитное поле. Суммарное поле, которое формируется регистрируется приемной катушкой. Генераторная катушка, подключена к генератору переменного тока питается стабилизированным по частоте током. Вторичная катушка регистрирует общее электромагнитное поле. Для того, чтобы изучать среду, электромагнитное поле, создаваемое генераторной катушкой, компенсируется в приборе с помощью специальной схемы. Регистрируем ЭДС Е₂, а эта ЭДС пропорциональна проводимости среды:

Где K_i – коэффициент индукционного зонда, который определяется конструкцией прибора. Так как среда обычно неоднородная, то измеренная величина ЭДС характеризует не истинную, а кажущуюся проводимость:

Где К подбирается, чтобы

Конструкцию прибора обозначают, например так, первая цифра – число катушек, буква Ф – фокусированный, вторая цифра означает длину зонда. 4Ф1. Прибор измеряет кажущуюся проводимость. На показания прибора влияют жидкость в скважине, вмещающие породы, сам пласт.

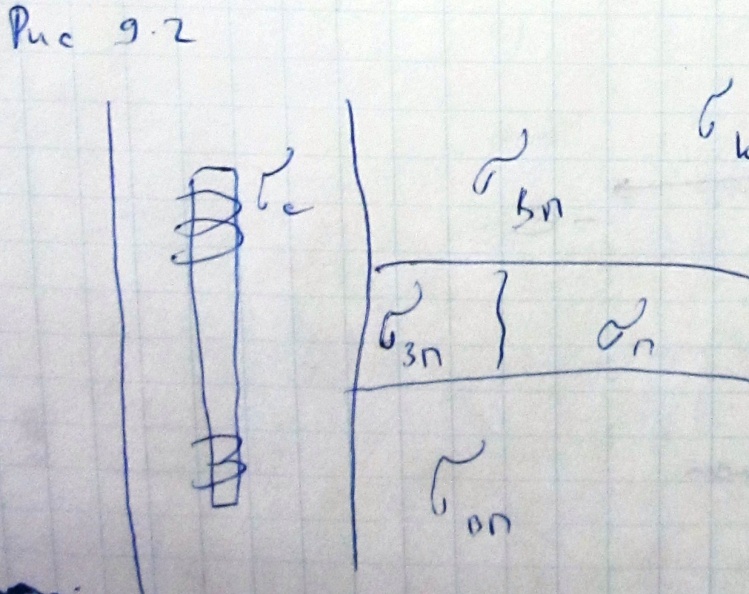

Где – геометрический фактор скважины, проводимость скважинной жидкости. Остальное тоже самое только для зоны проникновения, пласта и вмещающих пород. Рис 9.2.

О сновной является радиальная характеристика зонда ИК отражает без учета скин-эффекта зависимость геометрического фактора G цилиндра неограниченной длины от его радиуса. Вертикальной характеристикой зонда ИК называют зависимость G от мощности пласта h, по вертикальной характеристике оценивают влияние вмещающих пород, когда середина зонда совпадает со средней точкой слоя. Для учета скин-эффекта существуют специальные палетки.

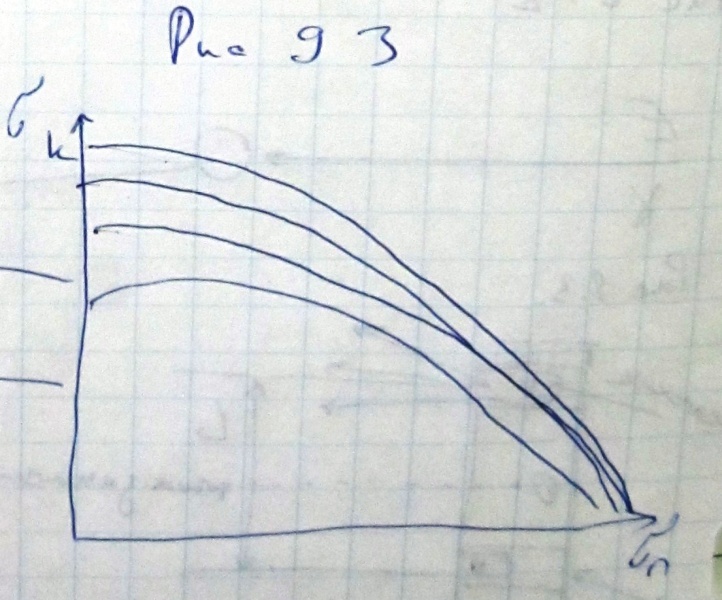

Оценивание за скин эффект. При разной мощности пласта мы получаем различные показания.

Еще один фактор – это влияние вмещающих пород. Влияние вмещающих пород значительно меньше, чем в методах сопротивлений. Поправку за влияние пород следует вводить для пластов менее 4 м. Поправочный коэффициент также определяется с помощью палеток. Влияние зп на результаты ИК тоже не велико при повышающем проникновении, когда сопротивление промывочной жидкости больше сопротивления пласта. Понижающее проникновение оказывает значительное влияние в случае если зона проникновения превышает 3 диаметра скважины. ИК можно использовать когда бурим на глинистом растворе или на нефти. ИК применяется для исследования низкоомных разрезов.

Ограничения метода связаны с промывочной жидкостью, сопротивление должно быть менее 0,1 Ом*м. Второе ограничение, при сопротивлении пород более 50 Ом*м ухудшается расчленение разреза. Поэтому ИК применяют в комплексе с другими методами.

Разновидность ик: эмдст (электромагнитная дефектоскопия)

Позволяет изучать техническое состояние скважин. Скорость спада обратно пропорционально толщине колонн.

Лекция 10 Акустический метод

Основаны на измерении параметров упругого волнового поля в скважине в звуковом 0,5 – 20 кГц и ультразвуковом от 200 до 2000 кГц частотном диапазоне. Звуковые характеристики в необсаженных скважинах связаны с физико-химическими характеристиками пластов. В обсаженных скважинах на показания также влияют цементация и колонна. По типу регистрируемых параметров рассматривают акустические методы по скорости и затуханию, основанные на изучении кинематических (скоростных) и динамических характеристик упругих волн. Волновой акустических метод представляет собой регистрацию волновых процессов.
