6.2.Основные типы узлов

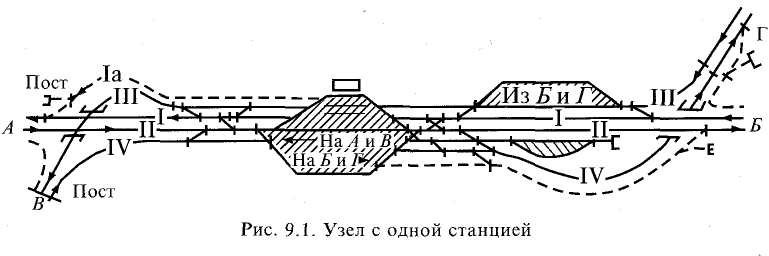

Узлы с одной станцией (рис. 9.1) образуются в местах пересечения двух железнодорожных линий (однопутных или двухпутных) или при примыка­нии железнодорожной линии к основной линии. Узлы этого типа распола­гаются в районе небольших городов и обслуживают пассажирское и грузо­вое движение. Эта объединенная станция является участковой или сортировочной. Она обслуживает вагонопоток, прибывающий в участко­вых и сборных поездах, обслуживает пассажирское движение и местную гру­зовую работу. Иногда объединенная станция представляет собой сочетание сортировочной, пассажирской и грузовой станций, расположенных на од­ной площадке, такая станция может формировать не только участковые и сборные поезда, но и сквозные поезда.

У злы с одной станцией различаются в зависимости от числа подходов к узлу, от числа главных путей, взаимного расположения приемо-отправочных и сор­тировочного парков и других условий.

Подходы к узлу могут быть развязаны как по линиям, так и по направле­ниям. Однако лучшим вариантом является развязка подходов по направле­ниям движения (рис. 9.1). Двухпутная линия АБ пересекается с двухпутной линией ВГ. Главные пути линии ВГ расположены объемлющими в развяз­ках обоих концов узла, чтобы исключить пересечение маршрутов отправ­ления грузовых поездов внутри станции. Для того, чтобы исключить по­путное пересечение маршрутов при отправлении поездов с Г, следующих на А и поездов с В, следующих на Б, укладывают дополнительные пути Ia и Па, показанные на рисунке пунктиром

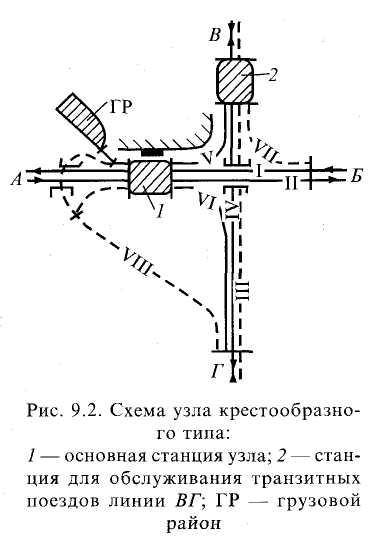

Узлы крестообразного типа образуются на пересечении двух желез­нодорожных линий однопутных или двухпутных. В узле, как правило, две стан­ции: на основной линии сортировочная на другой участковая (в некоторых слу­чаях обе станции участковые). Всю сор­тировочную работу по формированию и расформированию грузовых поездов в узле выполняет сортировочная стан­ция. Здесь же располагаются и экипи­ровочные устройства для локомотивов, а иногда и ремонтная база.

Обработку транзитных поездов (тех­ническое обслуживание, коммерческий осмотр, смену бригад) выполняет на каж­дой линии своя станция. Пассажирские устройства должны быть на каждой стан­ции. Устройства для грузовых операций могут быть на обеих станциях или только на одной, в зависимости от располо­жения промышленных и других предприятий. Для пропуска пассажирских поездов, а также угловых транзитных поездов и передачи угловых вагонопотоков с одной линии на другую, укладывают соединительные пути V, VI и VII, а для организации пересадки пассажиров и пропуска транзитных пассажирских поез­дов линии ВГи при этом не меняя голову на хвост, укладывают соединительный путь VIII. Достоинство узлов этого типа в том, что обеспечиваются минималь­ные пробеги транзитных поездов. Кроме того, обеспечивается удобное разме­щение грузовых станций в стороне от городов. Недостаток узлов крестообраз­ного типа: перепробеги и двойная переработка угловых вагонопотоков.

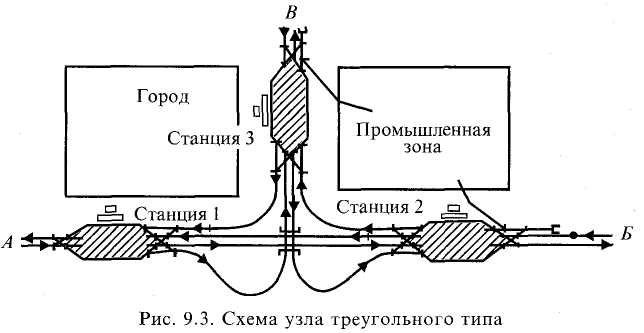

Узлы треугольного типа образуются в пунктах с подходами трех железнодорожных линий, имеющих значительную взаимную корреспонден­цию грузовых и пассажирских потоков. Назначение основных станций в уз­лах треугольного типа может быть различным и зависит от расположения города по отношению к узлу и расположению промышленных и других пред­приятий. Сортировочную работу сосредотачивают на одной станции узла, лучше на той, которая обслуживает местную грузовую работу. Здесь же рас­полагают и экипировочные устройства для локомотивов, в схеме приведен­ной на рисунке сортировочные устройства лучше располагать на одной из станций основной линии 1 или 2. Пассажирские устройства необходимо иметь на двух станциях, расположенных в городе. В схеме, приведенной на рис. 9.3, такими станциями будут 1 и 3 станции. Расположение грузовых устройств или (отдельной грузовой станции) зависит от расположения про­мышленных предприятий и наличия автомагистралей в городе. Транзитные грузовые поезда пропускаются по кратчайшим расстояниям, если сортиро­вочные устройства расположены на станции 1, транзитные грузовые поезда направления ВБ пропускаются в обход ее через станции 2 и 3.

Достоинство узлов треугольного типа: он удобен для пропуска транзит­ных поездов по всем направлениям (по кратчайшим расстояниям).

Недостаток: часть вагонопотока имеет перепробег в узле при любом рас­положении сортировочной станции. Например: при расположении сорти­ровочных устройств на станции 1, перепробег будут иметь вагоны с перера­боткой, следующие с В на Б и с Б на В. Наличие в узле трех станций вызывает дополнительные расходы по содержанию штата и устройств станции.

Узлы с параллельным расположением станций. В узлах этого типа пассажирская и сортировочная станция расположены параллельно и имеют независимые подходы главных путей. Такое расположение могло сложить­ся при развитии узла из узла с одной станцией. С ростом размеров движе­ния сортировочные устройства выносятся на новое место, причем по усло­виям рельефа местности сортировочные устройства располагают параллельно пассажирским. Грузовая станция располагается между пасса­жирской и сортировочной. Узлы с параллельным расположением станций удобны для пропуска транзитных потоков (без переработки и с переработ­кой). Облегчается работа пассажирской станции, так как обеспечивается не­зависимость ее от сортировочной станции. Недостаток узла — требуется широкая площадка, затрудняется связь между частями города, размещен­ными по обе стороны железнодорожной линии.

Узлы с последовательнымрасположением станций образуются в случаях, когда имеются в узле несколько специализированных станций, рас­положенных последовательно по местным условиям. Такими условиями могут быть топографические (в долине реки) или планировочные (узел об­служивает крупный город с промышленными предприятиями, размещенны­ми на большом протяжении вдоль железной дороги). Подходы к узлам это­го типа концентрируются по концам.

Узлы с последовательным расположением станций обслуживают глав­ным образом прямые грузовые и пассажирские потоки и местную работу. Они различаются числом станций, их взаимным расположе­нием, числом подходов.

Расположение станций в узле зависит от планировки города и размеще­ния промышленных районов. Пассажирская станция располагается ближе к основным жилым районам города, чтобы привокзальная площадь была удобно связана с основными городскими магистралями. В пределах узла пассажирские устройства могут быть и на других станциях узла, могут быть и остановочные пункты при значительном протяжении города вдоль желез­ной дороги. В зависимости от объема местной работы в узле может быть одна или две грузовые станции.

Узлы с последовательным расположением станций удобны для пропуска пассажирских и транзитных грузовых поездов. В узле обеспечивается высо­кая пропускная способность. Но при большом числе подходов, главный внутриузловой ход перегружается и может появиться необходимость соору­жения обхода или дополнительных главных путей.

Узлы радиального типа в центре радиально расходящихся ли­ний имеют основную станцию, на которой выполняется пассажирская и сор­тировочная работа, кроме этой станции в узле имеются и другие станции размещенные на радиальных направлениях. Образовались узлы этого типа из узлов с одной

станцией, при росте сорти­ровочной и местной работы. Возникновение крупных промышленных пред­приятий вызвало необходимость сооружения новых станций на радиальных направлениях для обслуживания местной работы. Вся сортировочная работа выполняется на основной станции, являющейся сортировочной или участковой. В узлах радиального типа с большой местной работой вагоны, следующие под выгрузку в узел, со всех подходов прибывают на сортиро­вочную станцию, а затем значительная их часть после расформирования воз­вращается на станции выгрузки. Поэтому сортировочная станция узла пе­регружена и вагонопотоки в узле имеют значительный перепробег. Снижение загрузки сортировочной станции достигается строительством обходов и со­единительных путей, а иногда и второй сортировочной станции. В резуль­тате развития узла можно перестроить его в узел кольцевого типа.

Узлы тупикового типа образуются обычно в конечных пунктах магистральных линий, определенных экономическими или географически­ми условиями, но для выполнения значительной работы необходимо иметь несколько специализированных станций. Пассажирская станция распола­гается вблизи центральной части города и имеют хорошую транспортную связь с ним. Сортировочную работу выполняет одна станция, которая обслуживает грузовой район, подъез­дные пути и порт при наличии реки или моря. Узлы тупикового типа часто являются лишь первым эта­пом развития узла. При развитии узла приходится сооружать новую пассажирскую станцию со сквозны­ми путями вместо тупиковой, со­оружаются несколько грузовых и сортировочных станций.

Узлы кольцевого типа образуются в крупных городах и промышленных центрах при боль­шом числе сходящихся линий. Кольцевая окружная дорога соеди­няет в одно целое весь узел. Пасса­жирские станции располагаются в пределах города, грузовые станции располагаются как на кольце, так

и на ответвлениях от него. Число сортировочных станций и их размещение в узлах кольцевого типа зависит от числа подходов, размеров и направления вагонопотоков, местных условий и определяется технико- экономическим сравнением вариантов. Обычно в узлах кольцевого типа целесообразно иметь две или более сортировочных станций, которые размещают за пределами го­рода на подходах к узлу. Каждая станция обслуживает два-три направления, это вызывает перепробег вагонов с линий не имеющих сортировочную стан­цию. При развитии узлов кольцевого типа строят глубокие вводы в город для обслуживания пригородных пассажиров и диаметры, которые соединяют раз­личные подходы между собой для пропуска транзитных пассажирских поез­дов.

Узлы полукольцевого типа образуются при наличии естествен­ной преграды, мешающей сооружению полного кольца. В узле имеются глубокие вводы в город, которые заканчиваются пассажирскими и грузовыми станциями. За пределами города расположено полукольцо, связывающее подходы между собой. Сортировочные станции следует располагать на подходах к полукольцу и по возможности устраи­вать их объединенными для нескольких направлений.
