Оптиметр окулярного типа фирмы цейсс

Вертикальный оптиметр состоит из автоколлимационной трубки, закреплённой в кронштейне 3 (рис.3) с помощью зажимного винта 4, и кронштейна 3 с автоколлимационной трубкой, закреплённой на колонке прибора 2 – винтом 5 и регулировочной гайкой 6.

На основании колонки прибора 2 помещается ребристый столик 1, который можно его плавно поднимать или опускать вращением кольцевой гайки.

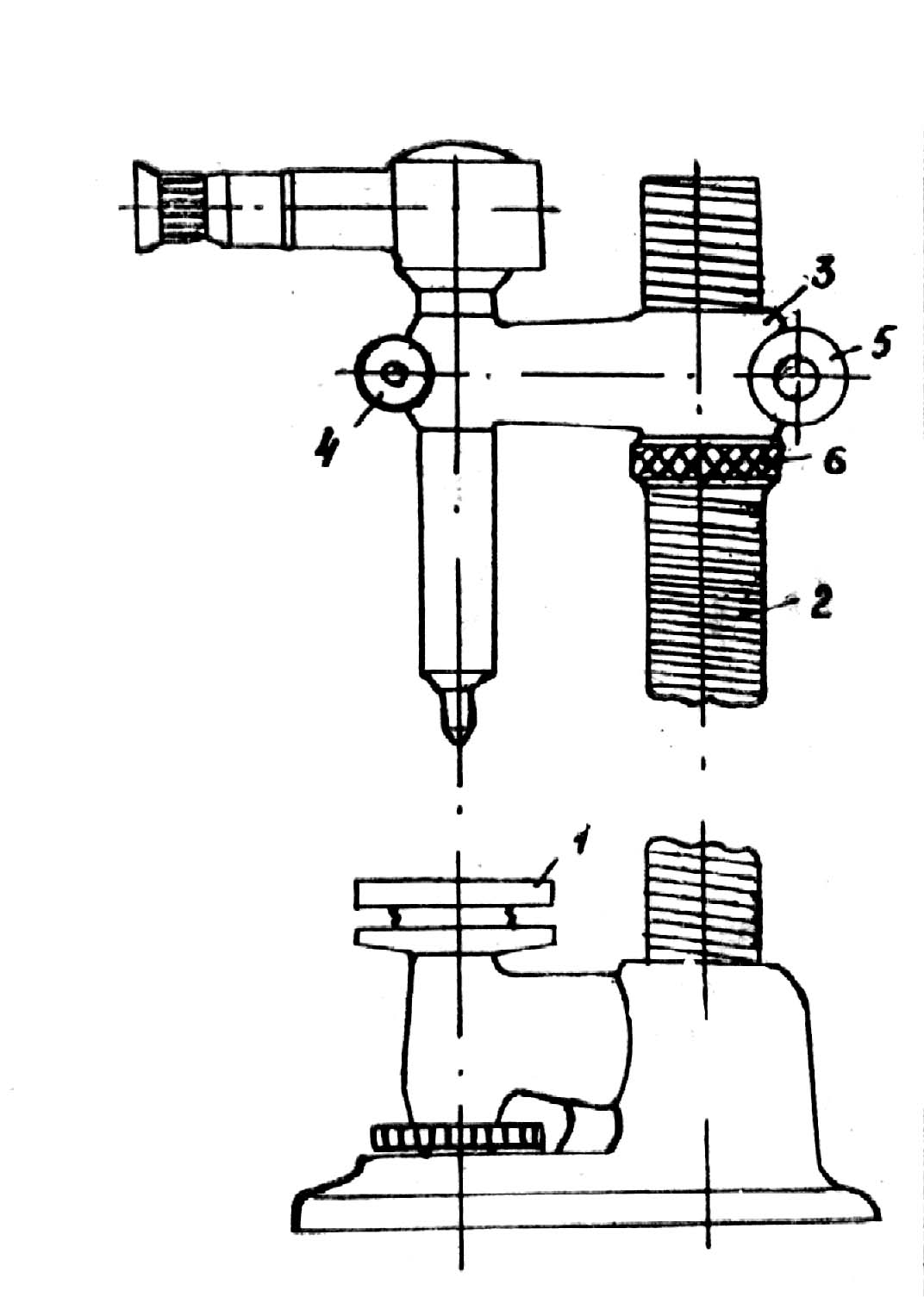

Рис. 3. Вертикальный оптиметр окулярного типа

Основные характеристики вертикального оптиметра

Наибольший предел измерений, мм 180

Пределы измерений по шкале окуляра, мм 0,1

Цена деления шкалы окуляра, мм 0,001

Измерительное усилие, Н не более 2

У оптиметров фирмы Цейс: а= 5 мм, f'=200 мм.

На рис. 4 и рис. 5 приведены оптическая часть трубки и конструкция оптиметра.

а) б)

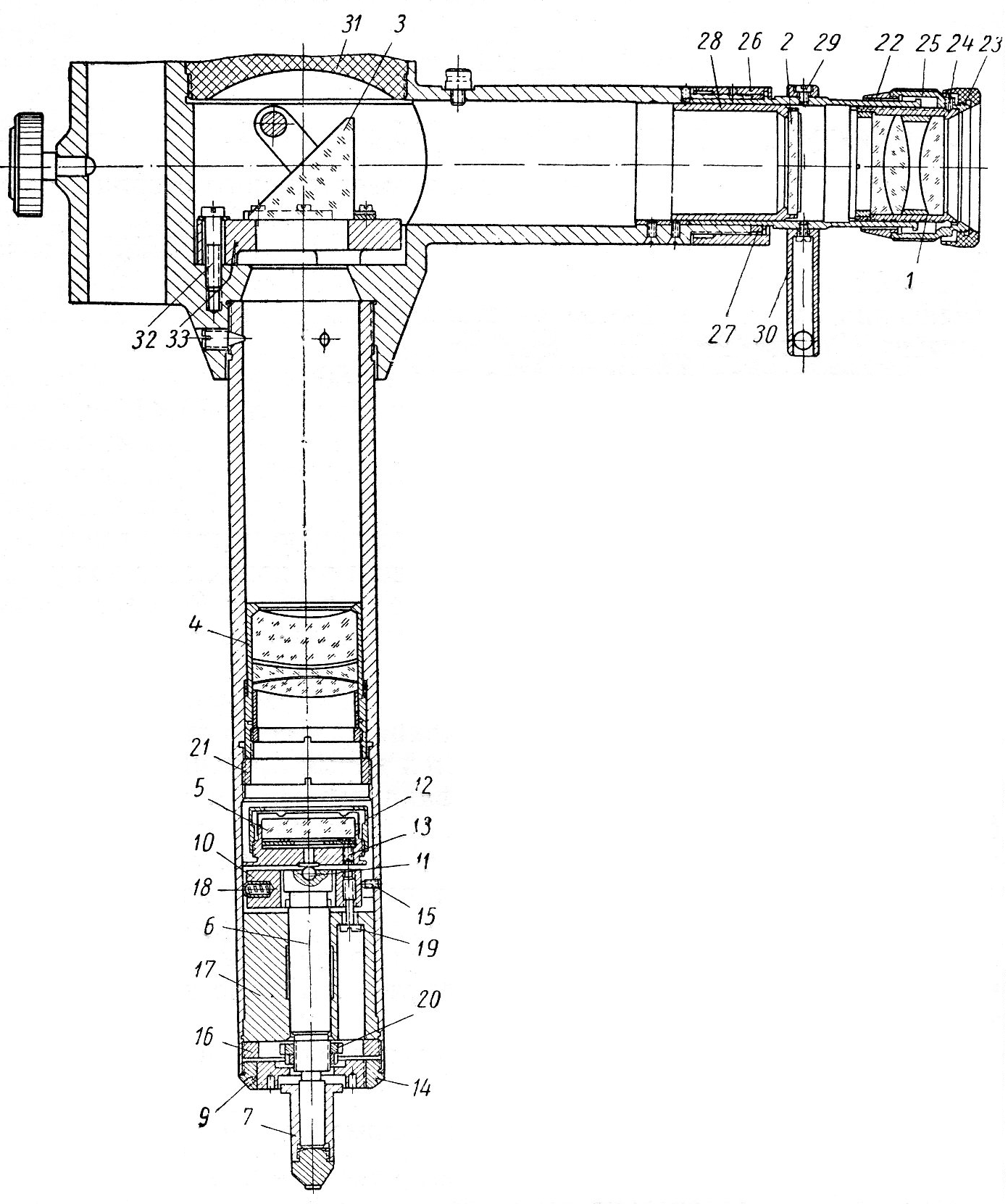

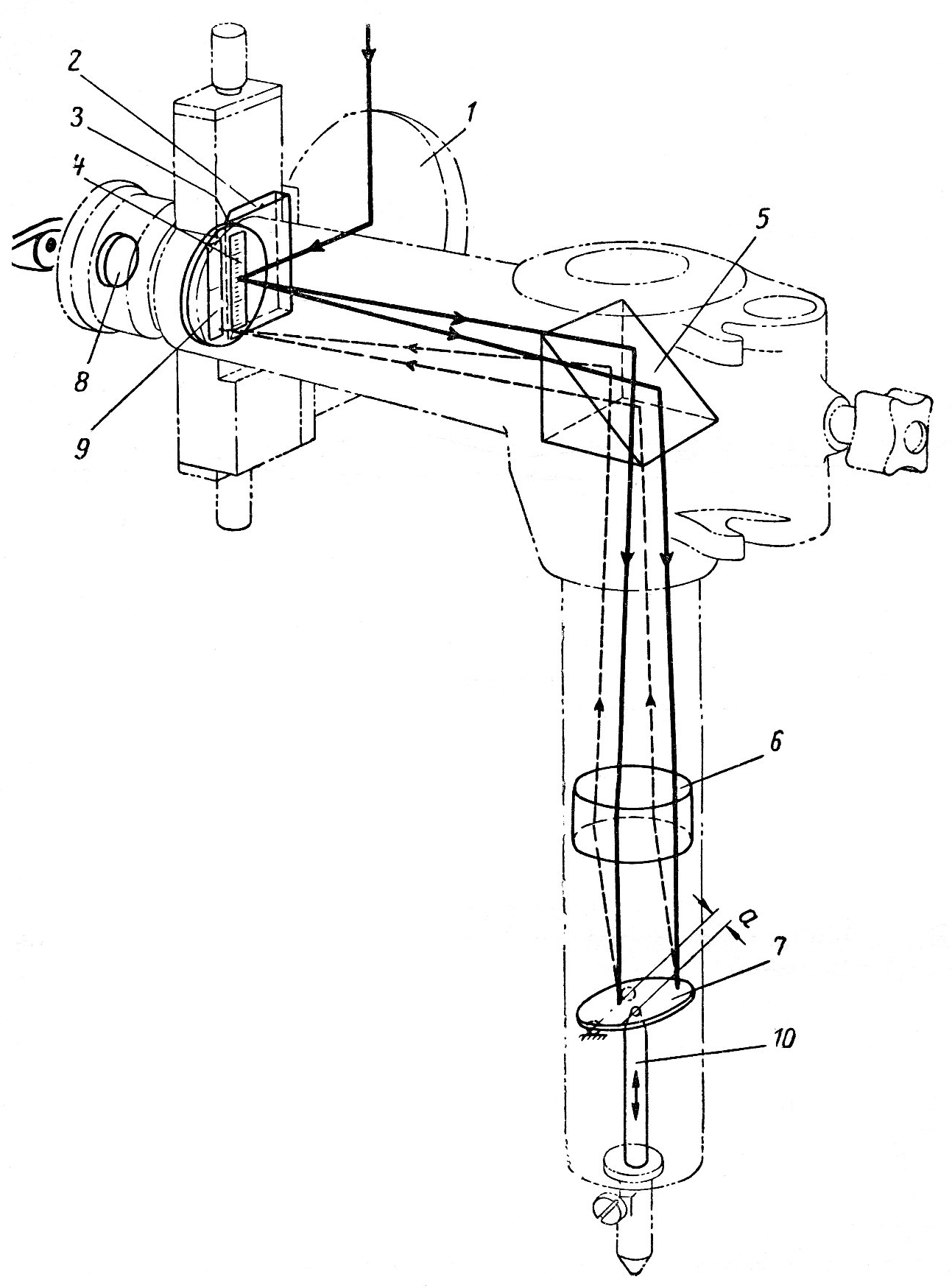

Рис. 4 а, б. Оптическая «схема» трубки оптиметра окулярного типа (а),конструкция трубки оптиметра окулярного типа (б).

Здесь для рис. 4 а: 1 – осветительное зеркало; 2 – стеклянная светопроводящая пластина; 3 – отражающая призма; 4 – шкала оптиметра;5 – компоновочная призма АР-90; 6 – автоколлимационный объектив; 7 – качающееся зеркало; 8 – окуляр автоколлимационной зрительной трубки; 9 – автоколлимационное изображение шкалы оптиметра 4; 10 – измерительный стержень оптиметра; а – расстояние между осью качания зеркала и шариком, неподвижно закреплённым в измерительном стержне 10;f' – фокусное расстояние автоколлимационного объектива 6;

для рис. 4 б: 1 – окуляр; 2 – шкала окуляра; 3 – призма АР-90; 4 – объектив; 5 – качающееся зеркало; 6 – измерительный стержень: 7 – наконечник; 10 – юстируемая пластина с двумя запрессованными шариками 11, образующими ось качания зеркала 5

Эскиз же конструкции начала измерительной цепи оптиметра окулярного типа приведен на рис. 5.

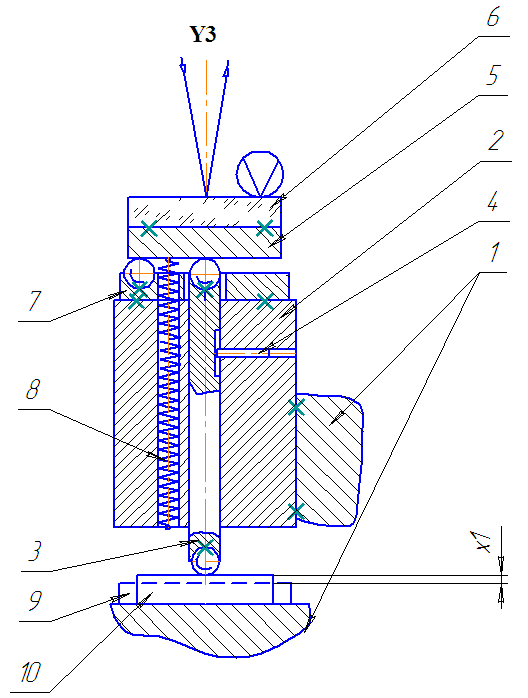

Рис. 5. Эскиз конструкции начала измерительной цепи оптиметра окулярного типа,

1 – корпус; 2 – направляющая измерительного стержня; 3 – измерительный стержень; 4 – ограничитель перемещений измерительного стержня; 5 – арктангенсный рычаг; 6 – качающееся зеркало; 7 – ось качания рычага 5 (два шарика); 8 – пружина силового замыкания контактных пар между шариками (3 шт.) и рычагом 5; 9 – эталон (концевая мера); 10 – измеряемая деталь (относительный метод измерения); Х1 – относительно эталона измеряемый размер; Y3 – поворот светового пучка; × - неподвижное соединение

Структурные и функциональные схемы измерительных преобразователей измерительной цепи оптиметра окулярного типа

2.1. Перемещающийся измерительный стержень

Функция преобразования ПС

Y=X

Коэффициент преобразования ПС

K1=1.

При помощи этого преобразователя линейный размер измеряемых деталей преобразуется в равное ему по величине линейное перемещение. Погрешности этого преобразования «один к одному» влияют на результат работы оптиметра. Происходит преобразование физической природы сигналов на входе и выходе при сохранении их количественной оценки.

2.2. Арктангесный рычажный преобразователь (АТРП)

Изображение АТРП на структурных схемах.

Функциональная схема АТРП

A – расстояние между траекторией движения центра сферы толкателя и осью вращения рычага, мм;

X – линейное перемещение толкателя, мм;

Y – угловое перемещение рычага, рад.
