Оценка погрешности измерения чувствительности уюп
6.1. Абсолютная погрешность экспериментального определения чувствительности УЮП
S1-3 =Si1-3S1-3,
где Si1-3 - экспериментально определенная чувствительность цепи УЮП; S1-3 - чувствительность, рассчитанная по номинальным значениям схемных параметров цепи УЮП.
S1-3 =0.2-0,21=-0,01 угл. мин/град.
6.2. Относительная погрешность чувствительности в процентах
Относительная погрешность чувствительности в процентах определяется по следующей формуле
S1-3%=(S1-3/S1-3)100%.
Её величина будет равна S1-3%=(-0.01/2.01)100=0.5%.
ПРИЛОЖЕНИЕ 2
Рис. 5. Эскиз конструкции несущего устройства концевого отражателя с устройством для юстировочных подвижек
Зеркала концевого отражателя; 2 – упругий шарнир; 3 – качающаяся пластина; 4 – основание концевого отражателя; 5 – двуплечий рычаг; 6 – юстировочный микровинт поворотные устройства

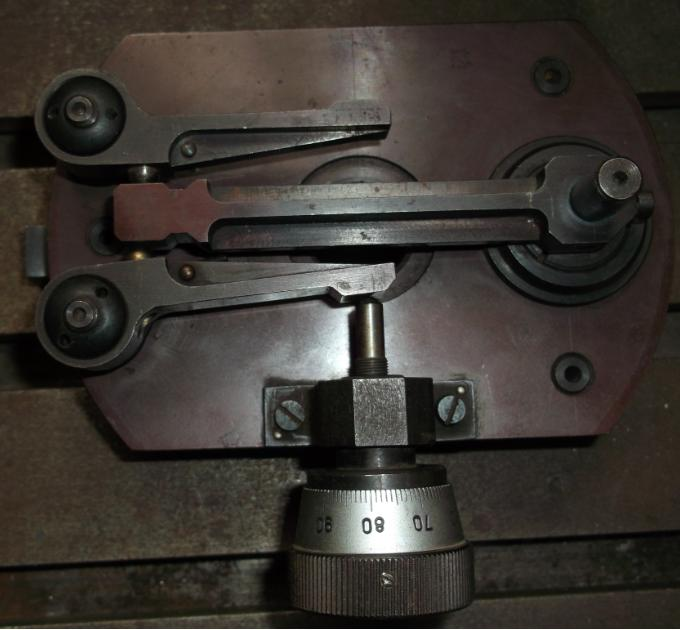

Рис. 1. Винторычажное поворотное устройство

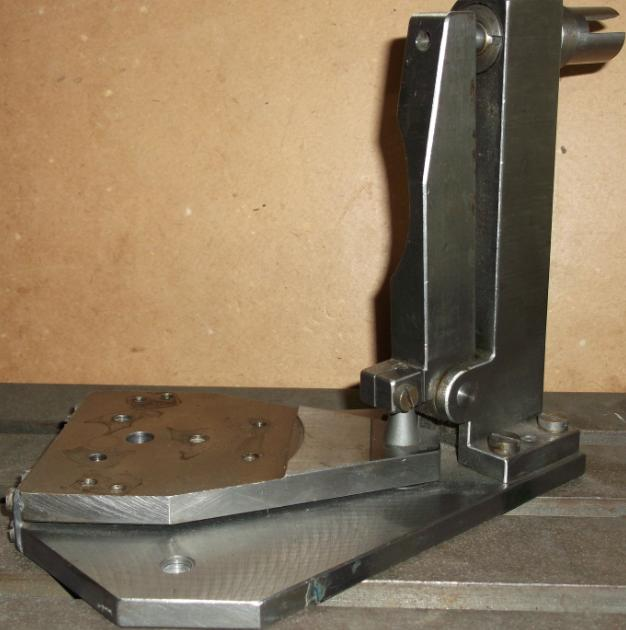

Рис. 2. Винто-рычажное поворотное устройство с двумя рычажными механизмами
Где фото?
Рис. 3. Юстировочноевинто-рычажное поворотное устройство зеркала танкового прицела

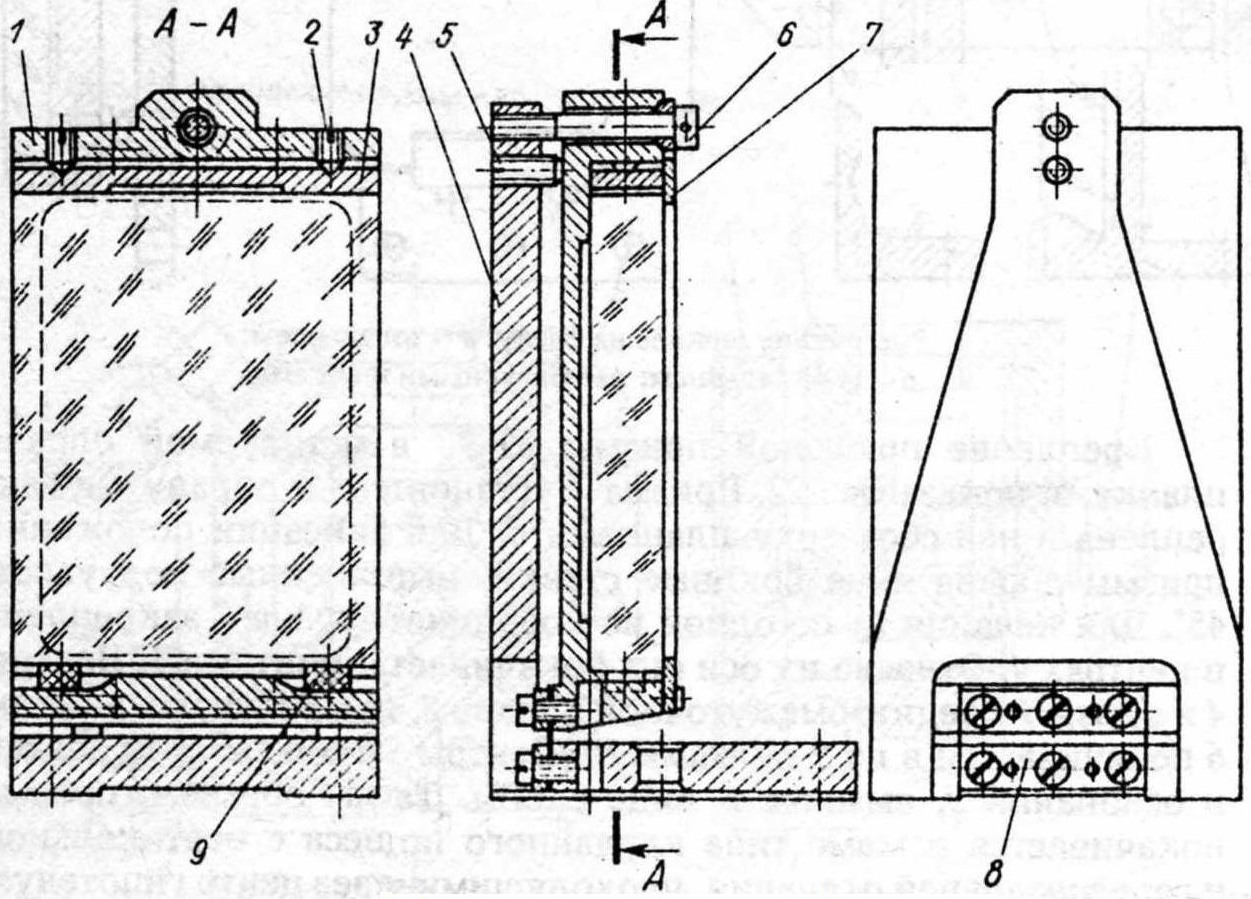

Рис. 4. Несущее устройство плоского зеркала интерферометра с тремя юстировочными подвижками

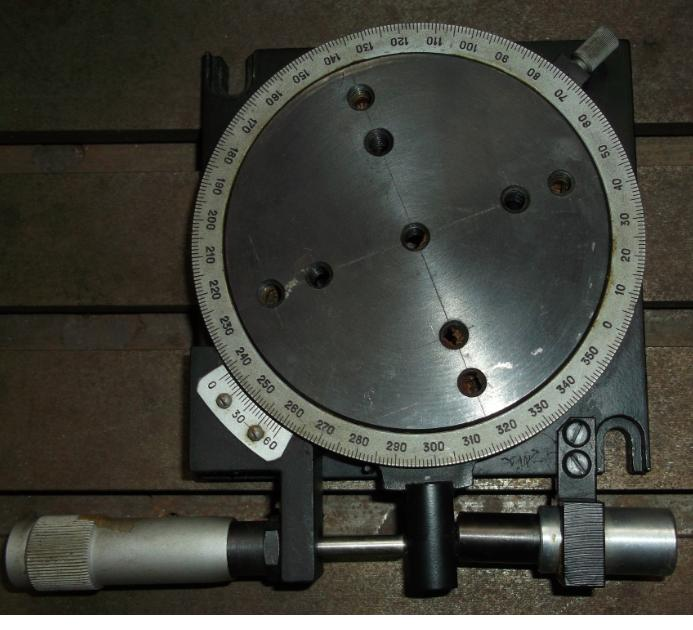

Рис. 5. Юстировочное поворотное устройство дальномера

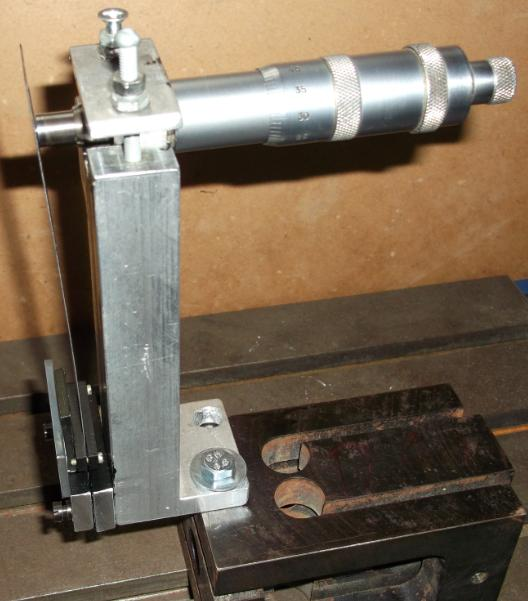

Рис. 6. Винтопружинноеюстировочное поворотное устройство плоского зеркала макета

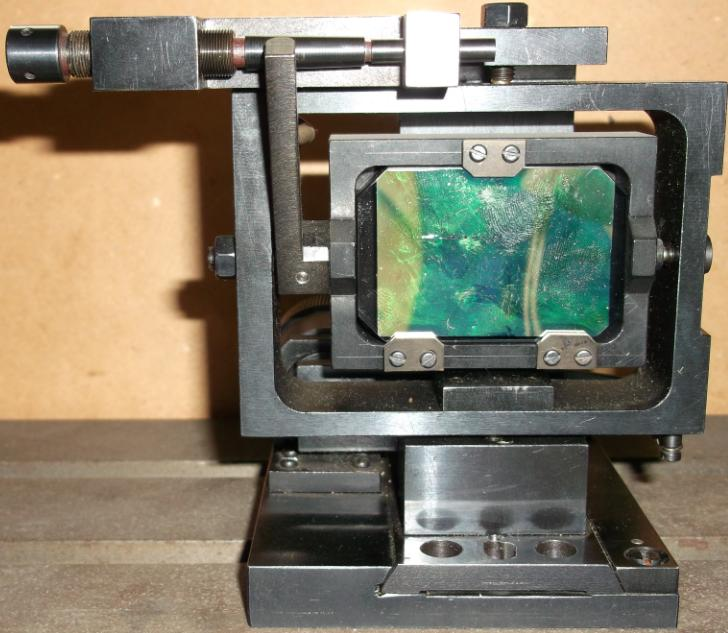

Рис. 7. Юстировочное устройство дифракционной решётки с тремя угловыми подвижками (Латыев, стр. 252)
Где?
Рис.8. Юстировочное устройство лазера с двумя угловыми подвижками
Чертежи юстировочных устройств из учебного пособия Ключниковых

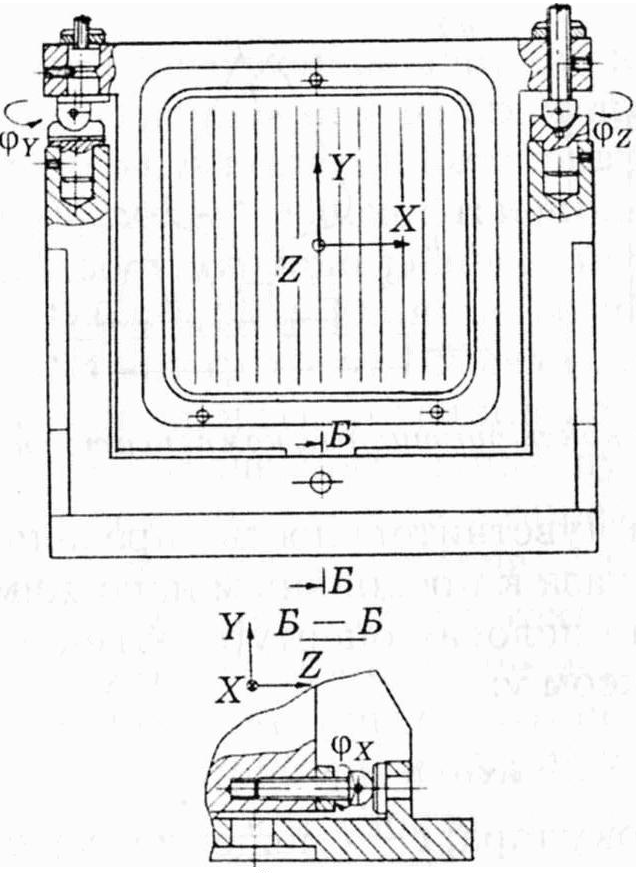

Дифракционная решётка в оправе (К27)
Рис. 4. Дифракционная решётка в оправе
1 – оправа; 2 – винты; 3 – вкладыш; 4 – основание; 5 – отжимной винт; 6 – прижимной винт; 7 – прижимная планка (в виде рамки); 8 – пружинный шарнир; 9 – упругие пятки
Несущие устройства сферических зеркал

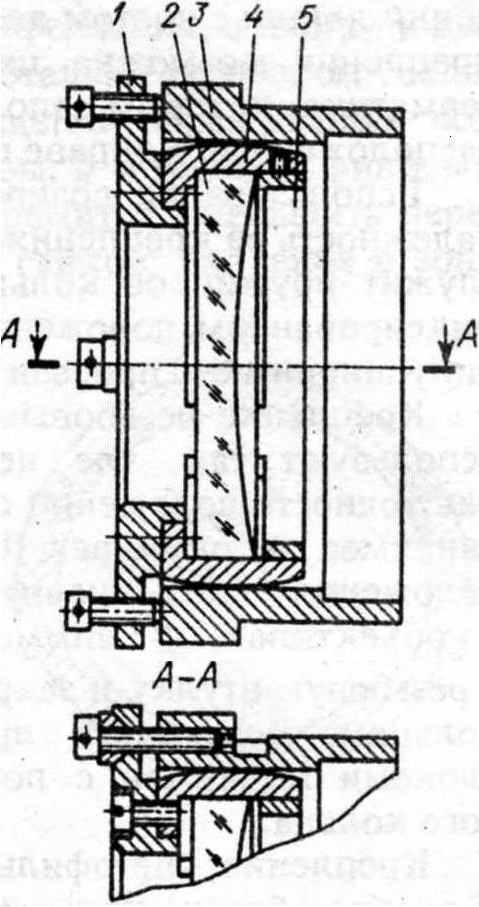

Сферическое зеркало в юстируемой оправе (К13)
Сферическое зеркало 2 установлено в сферическую оправу 4 и закреплено кольцом 5 со стопорными винтами. Оправа 4 может покачиваться в цилиндрической поверхности корпуса 3 относительно центра сферы, совмещённого с отражающей поверхностью зеркала 2. Покачивание выполняется двумя упорными и двумя прижимными винтами втулки 1, закреплённой на оправе 4. Упорные винты ввинчены во втулку 1 и взаимодействуют с корпусом 3. Прижимные винты ввинчены в корпус 3 и прижимают втулку 1 через сферические шайбы к корпусу. Такая конструкция обеспечивает безлюфтовую фиксацию положения оправы с зеркалом.

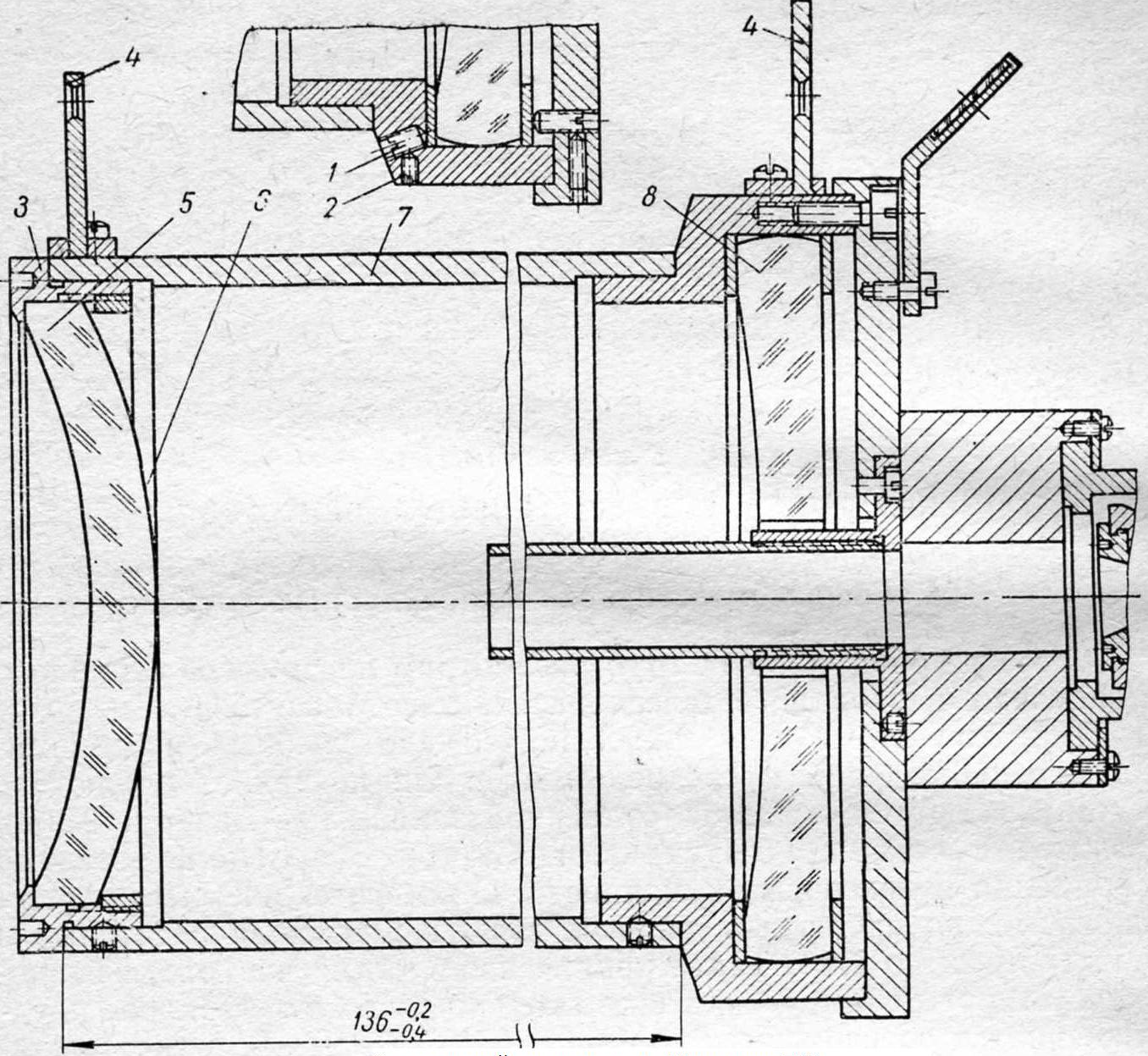

Схема устройства поворотов сферического зеркала телескопа Максутова (П92)
1 – юстировочный винт; 2
Лабораторная работа 10 юстировка и исследование компенсаторастабилизации линии визированиянивелира "Ni-007"
Цель работы – изучение способов стабилизации визирной линии геодезического прибора и методов его юстировки
