Литература

1. ГОСТ 16263-70. Метрология, термины и определения.-53 с.

2. Конструирование приборов :В 2 кн. Кн. 2/ Под ред. В. Краузе. Пер. с нем. В.Н. Пальянова; Под ред. О.Ф. Тищенко. - М.: Машиностроение,

1987.-376 с. Стр. 246-251.

3. Кулагин В.В. Основы конструирования оптических приборов. - Л.: Машиностроение,1982.-312 с. Стр. 113-135.

4. Латыев С.М. Компенсация погрешностей в оптических приборах. - Л.: Машиностроение,1985.-248 с. Стр. 220-224.

5. Латыев С. М. Конструирование точных (оптических) приборов. Методы повышения качества приборов при конструировании. – СПб.: Политехника, 2007. –579 с.

6. Латыев С.М., Егоров Г.В., Зверева Т.Л. Сборник задач по курсу "Конструирование оптических приборов". Л.,:ЛИТМО,1985.-39 с. Задачи N23 и N24.

7. Плотников В.С. Геодезические приборы. - М.: Недра, 1987.- 396 с. Стр. 85-92.

8. Погарев Г.В. Юстировка оптических приборов. - Л.: Машиностроение, 1982.-237 с. Стр. 24-62.

9. Шарловский Ю.В. Механические устройства малых оптических систем. - М.: Машиностроение, 1979.-127 с. Стр. 36-43.

ПРИЛОЖЕНИЕ 1

Пример оформления отчета по лабораторной работе

1. Составление функциональной и структурной схем юстировочной цепи уюп плоского зеркала

1 .1. Функциональная схема устройства юстировочных подвижек плоского зеркала

Рис. 1. Функциональная схема устройства юстировочных подвижек плоского зеркала

1 – плоское зеркало; 2 – вращательная кинематическая пара; 3 – стойка; 4 – винт юстировочный; 5 – пружина для силового замыкания; 6 – распорный винт; kи t – число заходов и шаг резьбы винта; a– расстояние между осью винта и осью качания зеркала

1.2. Структурная схема устройства юстировочных подвижек зеркала

Рис. 2. Структурная схема устройства юстировочных подвижек зеркала

ВМ – винтовой механизм; РМ - рычажный механизм; КЗ – качающееся зеркало; ₁ - угол поворота винта 4, град; ₁ - перемещение винта 4, мм;

₂ - перемещение винта 4, выполняющего роль толкателя рычажного механизма, мм; ₂ - угол поворота рычага (оправа плоского зеркала 1), рад; ₃- угол поворота зеркала 1, рад; ₃- угол отклонения пучка лучей отраженного от зеркала 1, угл. мин

2. Расчет чувствительности УЮП по результатам натурных измерений его параметров

3. Схема установки для экспериментального определения чувствительности УЮП

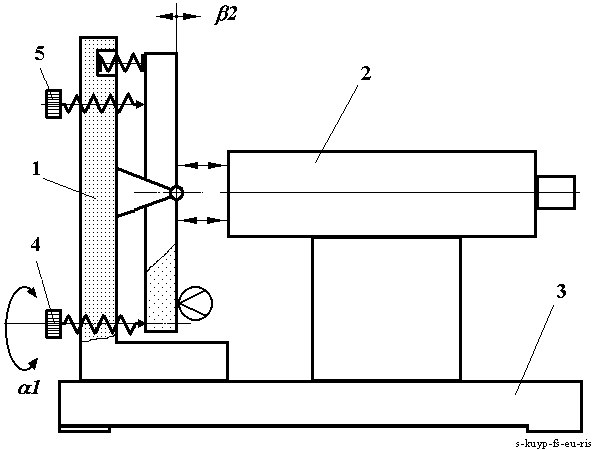

Рис. 3. Схема установки для экспериментального определения чувствительности УЮП

1 - несущее устройство плоского зеркала с УЮП; 2 - автоколлиматор; 3 - монтажная плита; 4 - юстировочный винт; 5 – фиксирующий винт; 1 – угол поворота юстировочного винта, град; 2 – угловое перемещение зеркала.

4. Формула для расчета чувствительности подвижной цепи УЮП по экспериментальным данным

Si1-3=2i2i1,

где i1 – заданное угловое перемещение юстировочного винта, град;

i2 – измеренный угловой поворот зеркала, угл.с;

Si1-3 - значение чувствительности УЮП, рассчитанное по измеренным значениям i1 и i2, угл. с/град.

5. Результаты измерений и расчет чувствительности УЮП

Результаты измерений:

i1=45 град;

i2= 4.5 угл.мин.

Расчет чувствительности УЮП по результатам измерений:

Si1-3=2(4.5/45)=0.2 ,

т.е. чувствительность Si1-3=0.2 угл.мин/град.
