П6. Резьба трапецеидальная (размеры в мм, гост 9484-73)
|
|||||||
Наружный диаметр d |
Шаг резьбы p |
Средний диаметр d2 |
Внутренний диаметр d1 |
Наружный диаметр d |
Шаг резьбы p |
Средний диаметр d2 |
Внутренний диаметр d1 |
16 |
2 4 |
15 14 |
13,5 11,5 |
50 |
3 8 12 |
48,5 46 44 |
46,5 41 37 |
20 |
2 4 |
19 18 |
17,5 15,5 |
55 |
3 8 12 |
53,5 51 49 |
51,5 46 42 |
26 |
2 5 8 |
25 23,5 22 |
23,5 20 17 |
60 |
3 8 12 |
58,5 56 54 |
56,5 51 47 |
32 |
3 6 10 |
30,5 29 27 |
28,5 25 21 |
70 |
4 10 16 |
68 65 62 |
65,5 59 53 |
36 |
3 6 10 |
34,5 33 31 |
32,5 29 25 |
80 |
4 10 16 |
78 75 72 |
75,5 69 62 |
40 |
3 6 10 |
38,5 37 35 |
36,5 33 29 |
90 |
5 12 20 |
87,5 84 80 |
84 77 68 |
44 |
3 8 12 |
42,5 40 38 |
40,5 35 31 |
100 |
5 12 20 |
97,5 94 90 |
94 87 78 |

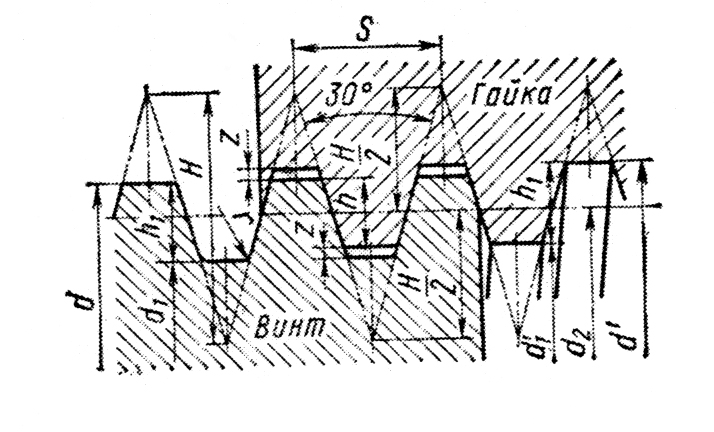

Примечания: 1. .Таблица представляет собой краткое извлечение из ГОСТ 9481-73 2. По ГОСТ 9484-73 шаг резьбы обозначен через Р. 3. Соотношения между элементами резьбы: Н=1,866S, h1=0.5S+z, h=0.5S; d2=d-0.5S; d1=d-2z; d’=d+2z; d1’=d-S; z=0.25мм при S 4 мм; z=0.5мм при S=5-12мм; z=1мм при S 16мм. 4. Обозначение резьбы диаметром 60мм и шагом 12мм: трап.60×12; То же, резьбы трехходовой левой диаметром 80мм и шагом 10мм: трап.80×(3×10)лев |
|||||||
Вопросы к экзамену.
1.
1.Основные положения статики. Аксиомы статики.
2. Связи и их реакции
3. Плоская система сходящихся сил
4. Две силы, приложенные к точке
5. Равнодействующая системы сходящихся сил.
6. Сложение пар сил. Условие равновесия пар.
7. Момент силы относительно точки.
8. Приведение силы к точке.
9. Теорема Вариньона. Условия равновесия.
10. Балочные системы.
11. Реальные связи.
12. Пространственная система сил. Условие равновесия
13. Момент силы относительно оси
14. Произвольная пространственная система сил. Условие равновесия
15. Центр тяжести тела. Определение координат центра тяжести плоских фигур.
16. Центр тяжести тела. Определение координат центра тяжести пространственных фигур.
17. Устойчивость равновесия.
18. Основные понятия кинематики
19. Способы задания движения точки
20. Определение скорости точки. Определение ускорения
21. Частные случаи движения точки. Кинематические графики.
22. Поступательное движение.
23. Вращательное движение. Частные случаи вращательного движения.
24. Скорости и ускорения различных точек вращающегося тела.
25. Способы передачи вращательного движения.
26. Сложное движение точки.
27. Плоскопараллельное движение тела
28. Мгновенный центр скоростей
29. Сложение двух вращательных движений
30. Понятие о планетарных передачах. Формула Виллиса.
31.Основные понятия и аксиомыдинамика
32. Свободная и несвободная точки
33. Силы инерции. Принцип Даламбера.
34. Работа силы. Мощность. Механический КПД
35. Работа и мощность при вращательном движении тела.
36. Трение качения. Работа при качении тел.
37. Импульс силы. Теорема об изменении количества движения точки
38. Теорема об изменении кинетической энергии точки.
39. Основное уравнение динамики вращающегося тела.
40. Моменты инерции некоторых тел. Кинетический момент.
2.
41. Задачи сопротивления материалов
42. Нагрузки и напряжения
43. Статические испытания материалов.
44. Расчеты на прочность.
45. Практические расчеты на срез и смятие
46. Сдвиг Чистый сдвиг. Крутящий момент. Построение эпюр
47. Кручение. Кручение круглого прямого бруса.
48.Расчеты на прочность и жесткость.
Момент инерции кручения
49. Цилиндрические пружины растяжения и сжатия
50. Понятие о главных центральных
моментах инерции.
51. Осевые моменты инерции простейших сечений.
52. Изгиб
53. Растяжение (сжатие) и изгиб бруса большой жесткости
54. Гипотезы прочности и их применение
55. Расчет на усталость
56. Устойчивость сжатых стержней
3.
57. Основные положения курса «Детали машин»
58. Неразъемные соединения.
59. Разъемные соединения. Резьбовое соединение.
60. Разъемные соединения. Шпоночные
61. Разъемные соединения. Шлицевые соединения.
62. Разъемные соединения. Штифтовые соединения.
63. Валы и оси.
64. Подшипники скольжения.
65. Подшипники качения
66. Муфты. Виды муфт.
67. Основные положения курса «Детали машин»
68. Неразъемные соединения
69. Резьбовое соединение
70. Шпоночные и шлицевые соединения
71. Штифтовые соединения
72. Валы и оси
73. Подшипники скольжения.
74. Подшипники качения
75. Муфты.
76. Общие сведения о передачах
77. Ременная передача
78. Фрикционная передача
79. Зубчатая передача
80. Передача винт-гайка
81. Червячная передача
82. Цепная передача
