Характеристики синхронных транспортных модулей

Уровень	Модуль	Линейная скорость, Мбит/с	Классическая схема мультиплексирования
	STM-RR	»52
1	STM-1	»155
2	STM-4	»622	STM-4¬4×STM-1
3	STM-16	»2500	STM-16¬4×STM-4
4	STM-64	»10000	STM-64¬4×STM-16

Наряду с классическими иерархическими модулями возможно формирование неклассических STM-2, STM-3 и т.д. Это возможно за счёт применения простого временного мультиплексирования с байтовым чередованием. Кроме того, помимо классических схем мультиплексирования возможны альтернативные, например:

STM-16¬16×STM-1; STM-16¬2×STM-4+8×STM-1.

Однако при этом требуется применение специального мультиплексного оборудования.

ТС СЦИ можно представить в виде многослойной структуры, в которой каждый слой решает свои строго определённые задачи при помощи соответствующих информационных (сигнальных) структур, как показано в табл. 5.6 и на рис. 5.4.

Структура информационной сети сци

Слои	Подслои	Оборудование			Информ. структуры
Каналы		сеть коммут. ОЦК	сеть коммут. пакетов	сеть аренды каналов	конт-ры С-х
Тракты	нижнего ранга (порядка)	сеть трактов нижнего ранга			VC-11, VC-12, VC-2
	верхнего ранга (порядка)	сеть трактов верхнего ранга			VC-3, VC-4
Среда передачи	мультипл. секции	мультиплексное оборудование			STM-n
	регенерац. секции	регенерационное оборудование магистральных систем			STM-n
	физическ. среда	ВОЛС	РРЛ и ССС	структур. кабельн. системы	линейные сигналы

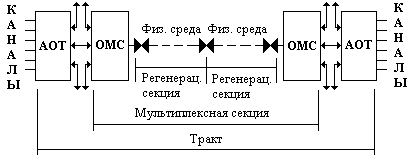

Рис. 5.4. Структурная схема тракта передачи сети СЦИ:

АОТ – аппаратура окончания тракта (мультиплексное оборудование на уровне контейнеров); ОМС – окончание мультиплексной секции (мультиплексное оборудование на уровне синхронных транспортных модулей)

Слой каналов предназначен для обслуживания конечных пользователей. Группы каналов образуют групповые тракты различных рангов, а они организуются в линейные тракты.

Слой трактов обеспечивает программный дистанционный контроль и управление соединениями. Все тракты оканчиваются в аппаратуре оперативного переключения (АОП), автономной или входящей в мультиплексоры системы СЦИ. С помощью АОП тракты резервируются, вводятся и ответвляются, что позволяет создавать произвольные сетевые конфигурации, в том числе так называемые самозалечивающиеся сети (изучить самостоятельно).

Каждый слой таким образом обслуживает выше лежащий слой и имеет определённые точки доступа. Слои имеют собственные средства контроля и управления, благодаря чему:

а) упрощается ликвидация отказов и снижается влияние на выше лежащие слои;

б) появляется возможность внедрения, модернизации и замены слоёв (соответствующего оборудования), не затрагивая другие слои.
