3.11. Устаткування для магнітного сортування
Принцип магнітного сортування полягає у тому, що матеріал пропускається через зону із сильним магнітним полем. При цьому залізовмісні мінерали й окремі куски металу притягуються до магніту і потім відводяться. Матеріали, що не мають магнітних властивостей чи мають слабку магнітну сприйнятливість (глини, каолін, кварц, вапняк), не зазнають дії магніту.
За технологічними ознаками сепаратори для магнітного сортування поділяють на такі, що виділяють залізисті вкраплення із сухих мас, і такі, що виділяють вкраплення із рідких мас. За конструкцією сепаратори бувають шківного і барабанного типів.
Сепаратор шківного типу (рис. 3.62) призначений для вилучення із сухих неметалевих матеріалів сталевих або чавунних предметів, що потрапили туди випадково, а також для збагачення сильно-магнітних матеріалів. Сепаратор має вигляд короткого стрічкового конвеєра, барабан якого є набраною кільцями багато-полюсною електромагнітною системою.
Магнітна система сепаратора наглухо насаджена на вал 5 і обертається разом з ним. Вона становить циліндричний сталевий якір 4, у кільцевих пазах якого закладені котушки 3. Зверху пази накриті кільцями 1 з немагнітного матеріалу (наприклад, латуні чи гуми). Кіпці проводів від котушок виведені назовні через пустотілий вал до контактної коробки 2 і через щітки і кільця з'єднані з живильними проводами. Сепаратор працює на постійному струмі напругою 110...220 В.
Немагнітний матеріал вільно сходить зі стрічки, що обгинає барабан. Магнітний матеріал притягується до стрічки в зоні магнітного поля, а вийшовши з неї, відокремлюється від холостої гілки стрічки.

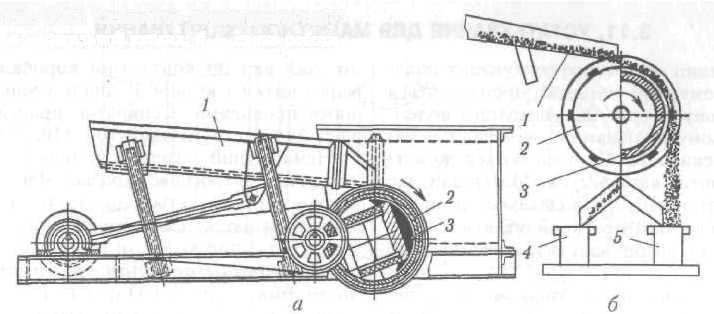

Магнітний сепаратор барабанного типу (рис. 3.63) призначений для відокремлення від сипкого матеріалу, що подається лотоковими чи тарілчастими живильниками, сталевих або чавунних предметів, які випадково потрапили до нього. Ці сепаратори мають нерухому магнітну систему, яка влаштована всередині обертового барабана, виготовленого із немагнітного матеріалу. Матеріал із живильника 1 подається безпосередньо на обертовий барабан 2. Немагнітний матеріал зсипається із барабана в бункер 5, а магнітний — притягується до барабана і, вийшовши із зони дії магнітної системи З, випадає в бункер 4.
Магнітний фільтр-сепаратор СМ-4881 (рис. 3.64) призначений для очищення шлікера і глазурі вологістю 32 % і більше від магнітних частинок у виробництві тонкої кераміки.
Сепаратор складається із корпусу 2, в якому влаштовані котушка 4 електромагніта і решітка 5, чаші 13, стрижня 15, на який насаджені осердя 3 електромагніта,

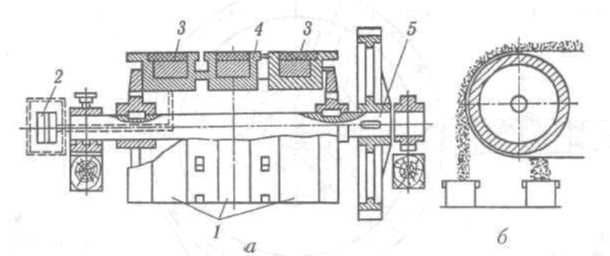

Рис. 3.62. Сепаратор шківного типу: а - загальний вигляд; б - схема роботи
верхній 11 і нижній клапани 1, пристрою для промивання водою сепаратора, що має трубопровід 6, вентиль 7, стрижень 9 і важіль 10, з'єднаний зі стрижнем 15. При вмиканні котушки електромагніта в електричну мережу в решітці апарата збуджується магнітне силове поле; осердя піднімаються вгору. При цьому відкривається клапан 11 і закриваються клапани 1 і 8. Шлікер, що потребує очищення, подають у чашу, з якої він крізь отвір 12 надходить усередину сепаратора, омиває намагнічену решітку, на якій осідають залізні частинки, і зливається через патрубок 16. Шлікер можна подавати і знизу, тобто в зворотному напрямі. У цьому разі він зливається крізь лотік 14.
Якщо потрібно очистити решітку від налиплих магнітних частинок, досить вимкнути електромагніт із мережі. При цьому осердя зі стрижнем опускається, клапан 1 закривається і припиняється подача шлікера в сепаратор, а клапани 1 і 8 відкриваються. Вода із водопровідної мережі надходить усередину сепаратора, промиває решітку і зливається крізь отвір 17 .
При вмиканні електромагніта цикл повторюється.

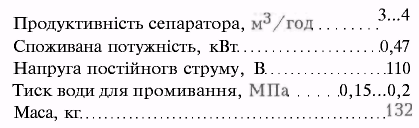

Нижче наведено технічну характеристику сепаратора.
Підвісні електромагніти (рис. 3.65) застосовують для витягування залізних предметів із сипкої маси, що переміщується стрічковими конвеєрами, при шарі не більш як 100 мм і швидкості руху стрічки не більше ніж 2 м/с.
Електромагніт має полюсну скобу, що складається зі з'єднувальної планки 3 із осердями 1, на які надіто електромагнітні котушки 2, влаштовані в металевий кожух 5. Знизу до осердь прикріплені полюсні наконечники. Котушки з'єднані послідовно, що дає змогу підключати їх до мережі постійного струму напругою 220 В. За допомогою пристрою 4 елек-

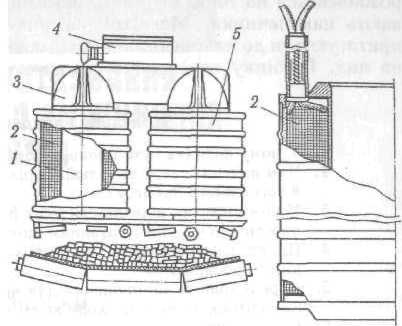

Рис. 3.65. Підвісний електромагніт
Рис. 3.66. Переносний електромагніт
тромагніти можна підвішувати у вертикальному положенні чи під кутом, що відповідає куту нахилу конвеєра.
Відстань від поверхні конвеєрної стрічки до полюсного наконечника має бути не більш як 0,12...0,13 м. Полюсний наконечник періодично очищають від феромагнітних предметів, що налипли на нього.
Переносні електромагніти (рис. 3.66) застосовують у виробництві тонкої кераміки для очищення рідкої маси і глазурі від магнітних частинок. Переносні електромагніти ЗМ-1 і ЗМ-2 мають котушки, розміщені в металевій коробці з листової сталі чи латуні. До полюсів електромагніта прикріплені наконечники, що виходять за межі коробки й утворюють металеву гребінку. Маса чи глазур, протікаючи через гребінку електромагніта,
розбивається на топкі струмки, що омивають наконечники. Магнітні частинки притягуються до наконечників і осідають на них. Гребінку періодично очищають від металевих частинок, промиваючи її водою. Для ретельнішого очищення маси чи глазурі встановлюють послідовно кілька електромагнітів.
