Идеальный трансформатор

У идеального трансформатора при любых сопротивлениях нагрузки отношение первичного и вторичного комплексных напряжений и отношение вторичного и первичного комплексных токов равны друг другу, и равны постоянному действительному числу:

Рисунок 4.9 - Первичная и вторичная цепи идеального трансформатора

,                               (4.17)

n - коэффициент трансформации идеального трансформатора.

Входное сопротивление со стороны первичных выводов:

              (4.18)

больше сопротивления Ż2 в n2 раз.

Если к первичным выводам присоединено сопротивление Z1, а питание производится со стороны вторичных, то:

.                                   (4.19)

Вывод: эти соотношения характеризуют трансформацию сопротивлений: Если вторичные выводы разомкнуты, Ż1вх=. Если коротко замкнуты, Ż1вх=0.

Реальный трансформатор приближается по своим свойствам к идеальному, если коэффициент магнитной связи стремится к единице, а мощность потерь к нулю.

Четырехполюсники

Выделенная часть электрической цепи, имеющая две пары зажимов, называется четырехполюсником. Одна пара зажимов, к которой подключают источник энергии, называется входной (первичной), а другая пара зажимов, к которым подключается приемник - выходной (вторичной). Четырехполюсники могут быть линейными и нелиней-ными. В зависимости от наличия или отсутствия источников энергии четырехполюсники бывают активными или пассивными. По схемам замещения делятся на одноэлементные или многоэлементные. Четырехполюсни-ки могут быть несимметричными и симметричными в зависимости от того меняются или нет режимы в выделенных ветвях при перемене мест входных и выходных зажимов. Четырехполюсники бывают обратимыми и необратимыми (Все линейные пассивные четырехполюс-ники являются обратимыми).

Существенным свойством четырехполюсников является то, что задача их анализа может быть сведена к решению матричных уравнений с матрицами вида 2x2.

Уравнения четырехполюсников

Основные уравнения четырехполюсника:

                                  (5.1

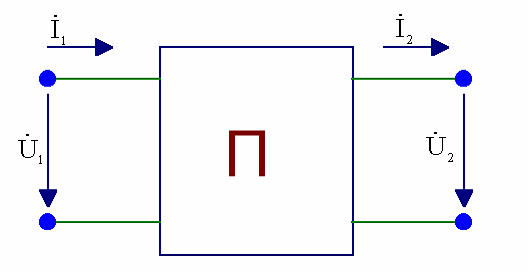

Рисунок 5.1 - Четырёхполюсник

Коэффициенты А, В, С, D  являются комплексными величинами и зависят от частоты, их определяют из режимов холостого хода и короткого замыкания со стороны выходных зажимов:

- величина, обратная коэффициенту усиления по напряжению при разомкнутых выходных зажимах;

- величина, обратная коэффициенту усиления по току при короткозамкнутых выходных зажимах;

- передаточное сопротивление при короткозамкнутых выходных зажимах;

- передаточная проводимость при разомкнутых выходных зажимах.

Если четырехполюсник обратимый, то справедливо следующее соотношение:

АD-BC = 1.

Если четырехполюсник симметричный, то A = D.

При замене входных и выходных зажимов и выбранных положительных направлениях токов в основных уравнениях четырехполюсника коэффициент A и D меняются местами.

В матричном виде уравнения четырехполюсника записываются так:

.                   (5.2)

При каскадном соединении четырехполюсников их можно заменить одним, для этого перемножаются матрицы (A∙B∙C∙D).

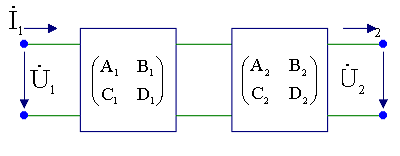

Рисунок 5.2 - Каскадное соединение четырёхполюсников

       (5.3)
